Сталеві багатогранні опори ПЛ 6–10 кВ

Типи опор ПЛ 6–10 кВ

Розробляємо креслення КМ і виготовляємо одноланцюгові сталеві багатогранні опори повітряних ліній електропередачі напругою 6–10 кВ. Усі конструкції одностійкові, на сталевих багатогранних стійках із фланцевим з’єднанням із фундаментом; фундамент виконано у вигляді труби з фланцем.

Типи опор: проміжна; анкерна опора відгалуження; анкерно-кутова; анкерна з роз’єднувачем; анкерна з кабельною муфтою. Для переходу перешкод, зокрема автодоріг, проєктуємо перехідні опори анкерного й проміжного типу. Під час перетину з ПЛ вищого класу напруги, щоб забезпечити потрібні відстані між проводами, проєктуємо знижені опори.

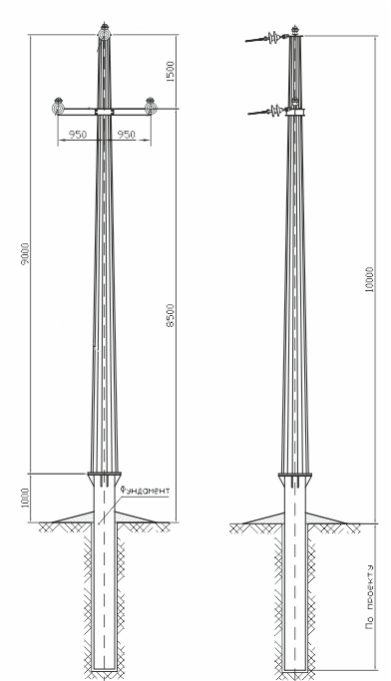

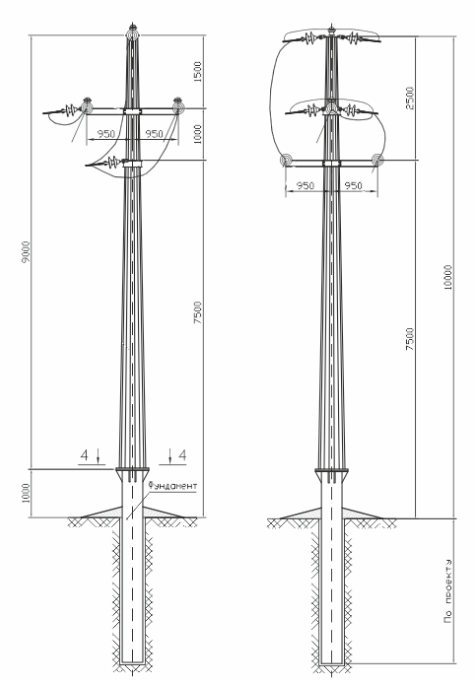

Область застосування

Опори призначені для підвішування сталеалюмінієвих проводів марок АС 50/8, АС 70/11, АС 95/16, АС 120/19 і самоутримних ізольованих проводів типу СІП-3 (SAX) із номінальним перерізом струмопровідної жили від 50 до 150 мм². Розраховані на підвісні скляні ізолятори ПС70Е чи підвісні полімерні ЛК70/10 та штирові ізолятори ШФ-20В, ШК-10.

Опори застосовують у I–III вітрових районах і I–III районах за ожеледицею, у населеній і ненаселеній місцевості, у районах із рівнем забруднення атмосфери з 1 по 4 і зі скляною, і з полімерною ізоляцією. Проміжні опори розраховані на підвісну (як найнадійнішу) ізоляцію, інші типи — на натяжну.

Анкерно-кутова опора розрахована на кут повороту до 60° і витримує обрив будь-яких двох проводів; натяг змонтованих проводів в одному прольоті за незмонтованих в іншому за максимально допустимого кута повороту ПЛ не повинен перевищувати 2/3 максимального натягу. У кінцевому режимі опора витримує монтажні зусилля за натягування трьох проводів. Відстань між анкерними опорами на лініях до 20 кВ із підвісними ізоляторами не повинна перевищувати 3 км, а на лініях зі штировими ізоляторами в районах за ожеледицею 1–3 — 1,5 км (ПУЕ (ред. 2026 р.), п. 2.5.135).

Заземлення опор ПЛ 6–10 кВ за ПУЕ

ПУЕ (ред. 2026 р.), п. 2.5.127, вимагає заземлювати залізобетонні й металеві опори ПЛ 3–35 кВ, а також опори, на яких установлено силові або вимірювальні трансформатори, роз’єднувачі, запобіжники чи інші апарати. Для сталевої опори 6–10 кВ заземлення закладають у проєкт лінії, а потрібний опір залежить від ґрунту й місцевості.

Там, де лінія 3–20 кВ проходить населеною місцевістю, і для опор, що обмежують прогін перетину з інженерними спорудами (іншими ПЛ, трубопроводами тощо), опір заземлювального пристрою нормують: він не має перевищувати значень табл. 2.5.29. Значення залежать від питомого еквівалентного опору ґрунту ρ: 10 Ом до 100 Ом·м, 15 Ом понад 100 до 500, 20 Ом понад 500 до 1000, 30 Ом понад 1000 до 5000; для ґрунтів понад 5000 Ом·м таблиця дає формулу. Нормований опір повинен досягатися штучними заземлювачами; природну провідність фундаментів і підземних частин опор у розрахунку враховувати немає потреби (п. 2.5.130).

У ненаселеній місцевості опір опор ПЛ 3–20 кВ не нормують, крім опор, що обмежують прогін перетину (для них діє та сама табл. 2.5.29). На ПЛ 6–10 кВ у ненаселеній місцевості природну провідність залізобетонних фундаментів і підземної частини опор у ґрунтах із ρ до 1000 Ом·м можна використовувати як природний заземлювач із ненормованим опором; для залізобетонних опор — за умови металевого зв’язку між стержнями поздовжньої арматури підземної частини стояків, заземлювальними провідниками й штучним заземлювачем, якщо він є (п. 2.5.127, 2.5.130). У ґрунтах із вищим ρ опори повинні додатково мати штучні заземлювачі з опором не більше 500 Ом.

На опорі з апаратом опір заземлювального пристрою ПЛ 3–35 кВ має бути не більше 10 Ом, хіба що технічні умови чи інструкція з експлуатації обладнання вимагають іншого. Це вимоги до проєкту лінії; остаточні значення для конкретного об’єкта проєктувальник бере з чинного тексту ПУЕ. Докладніше про заземлення: заземлення металевих опор освітлення й ПЛ 0,4–10 кВ.

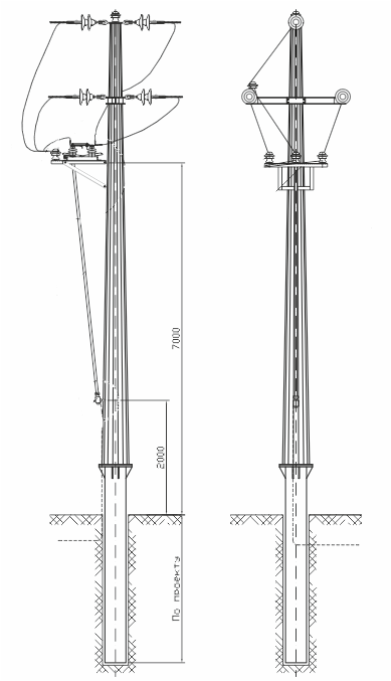

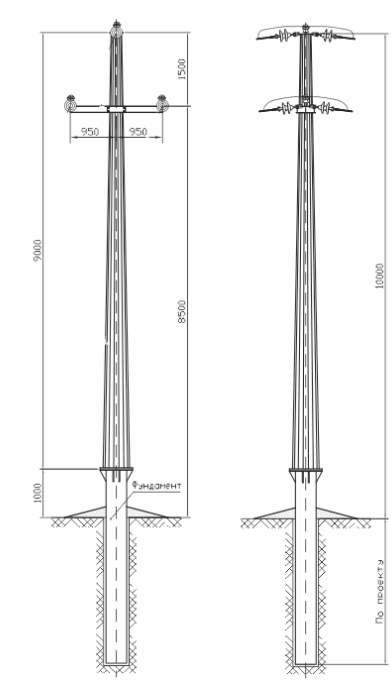

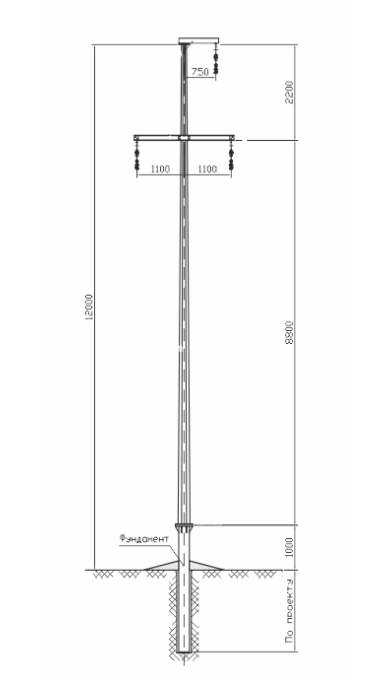

Розрахунок опор

Навантаження на опору від проводів розраховують для нормальних і аварійних режимів. Опори розраховують за методом граничних станів, який для опор і фундаментів ПЛ прийнято в ПУЕ (ред. 2026 р.), п. 2.5.25: перевіряють міцність, загальну й місцеву стійкість елементів із гнутого багатогранного профілю. Переріз стійок добирають за допустимими напруженнями в металі, розміром грані багатогранника й стійкістю оболонки; перевірку виконують для всіх поєднань районів за вітром, ожеледицею та марок проводу, на які розраховано опору.

Сталеві багатогранні опори набули широкого поширення під час будівництва ПЛ завдяки низці об’єктивних причин. На відміну від типових опор ЛЕП, багатогранні розробляють з урахуванням особливостей конкретної лінії. Креслення КМД виконуємо в 3D-режимі, що виключає механічні помилки.

Багатогранні чи залізобетонні опори: порівняння

Коли обирати сталеві багатогранні опори 6–10 кВ

• обмежена смуга відведення, міська й приміська забудова, де потрібні компактні опори;
• складні трасування, повороти, відгалуження й перехід перешкод (дороги, залізниці, інші лінії);
• швидке будівництво або реконструкція ліній: опору можна змонтувати без великої техніки;
• умови, де потрібні довговічність і стійкість до вітру, ожеледі та вандалізму.

Що потрібно для розрахунку й замовлення

Надішліть напругу лінії, марку й переріз проводів, схему трасування з кутами повороту й місцями відгалужень, район за вітром і ожеледицею та тип ізоляції. Також можна заповнити бланк технічного завдання на опору ЛЕП. Ми запропонуємо типи опор, розрахуємо вартість і терміни.
