Вежі зв’язку багатогранні й решітчасті, до 70 м
Проєктуємо та виготовляємо сталеві несучі конструкції на базі багатогранних гнутих стійок: антенні опори, вежі та щогли для обладнання базових станцій стільникового зв’язку (у розмові їх називають вишками мобільного зв’язку). Монтаж виконує ліцензована будівельна компанія-партнер.
Види веж і вишок зв’язку
Кожну вежу проєктуємо індивідуально з урахуванням зони покриття та потреб оператора.
Багатогранні вежі зв’язку
Стільникові вежі висотою до 70 м із технологічним майданчиком під обладнання.

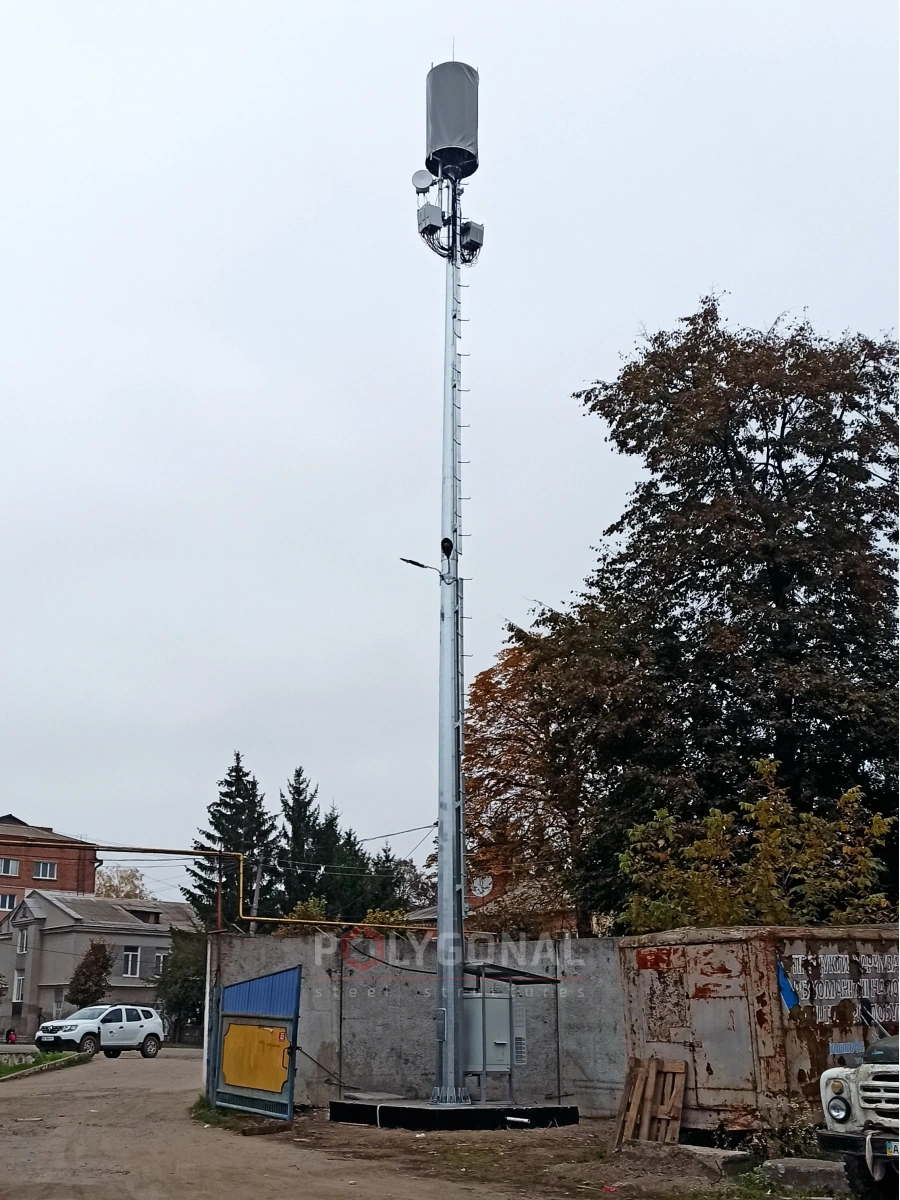

Комбіновані вежі
Із освітлювальною арматурою, відеоапаратурою, блискавкоприймачами й грозозахисними тросами; можуть виконувати функції опор контактної мережі.
Монтаж веж
Ліцензована будівельна компанія-партнер виконує монтаж секціями або з горизонтального положення, у тому числі в гірській місцевості та щільній забудові.
Переваги багатогранних веж зв’язку
Індивідуальний підхід
Проєктуємо за чинними нормами та технічним завданням, допомагаємо підібрати тип вежі.
Зручність обслуговування
Майданчики відпочинку через кожні 10 м із люком на замку, сходи з огородженням, антивандальний люк на початку сходів.
Швидкий монтаж
Монтаж великими секціями, нарощуванням у вертикальному положенні або цілком із горизонтального положення.
Уся Україна
Ліцензована будівельна компанія-партнер змонтує вежу за вказаною адресою по всій країні.
Висота до 70 м
Багатогранні стільникові вежі висотою до 70 м із технологічним майданчиком під обладнання.
Комбіновані вежі
Вежа може нести освітлювальну арматуру, відеоапаратуру, блискавкоприймачі й грозозахисні троси.
Майданчики відпочинку кожні 10 м
Люк на замку, сходи з огородженням
Типи веж зв’язку: розміри й область застосування
Багатогранні вежі стільникового зв’язку та комбіновані вишки 3G. Позначення: H — висота опори; ∅a — діаметр верху; ∅b — діаметр низу; W і v — висота й ширина люка; Wp — відстань від люка до основи; B — міжосьова відстань між отворами опорного фланця; n×d — кількість і діаметр анкерів; N — поздовжня сила в основі опори; M — розрахунковий момент в основі.
Багатогранні вежі стільникового зв’язку: розміри опор
| H, м | ∅a, мм | ∅b, мм | W, мм | v, мм | Wp, мм | B, мм | n×d |
|---|---|---|---|---|---|---|---|
| 25 | 300 | 820 | — | — | — | 930 | 20×М36 |
| 30 | 350 | 730 | 995 | 220 | 500 | 840 | 12×М36 |
| 30 | 300 | 920 | — | — | — | 1030 | 20×М36 |
| 35 | 400 | 920 | — | — | — | 1040 | 20×М42 |
| 40 | 400 | 1100 | — | — | — | 1230 | 20×М42 |
Багатогранні вежі стільникового зв’язку: область застосування
У стовпцях 400–600 Па — максимальна площа обладнання (м²) у відповідному вітровому районі.
| H, м | Маса обладнання, кг | N, кН | M, кН·м | 400 Па, м² | 450 Па, м² | 500 Па, м² | 550 Па, м² | 600 Па, м² |
|---|---|---|---|---|---|---|---|---|
| 25 | 340 | 52 | 840 | 3,4 | 2,9 | 2,4 | 1,9 | 1,4 |
| 30 | 200 | 35 | 346 | 3,0 | 2,5 | 2,0 | 1,5 | 1,0 |
| 30 | 320 | 65 | 1113 | 3,2 | 2,7 | 2,2 | 1,7 | 1,2 |
| 35 | 300 | 68 | 940 | 3,0 | 2,5 | 2,0 | 1,5 | 1,0 |
| 40 | 300 | 70 | 1203 | 2,8 | 2,3 | 1,8 | 1,3 | 0,8 |
Комбіновані вишки 3G стільникового зв’язку: розміри опор
| H, м | ∅a, мм | ∅b, мм | W, мм | v, мм | Wp, мм | B, мм | n×d |
|---|---|---|---|---|---|---|---|
| 8 | 200 | 500 | 500 | 120 | 500 | 620 | 12×М27 |
| 8 | 240 | 600 | 500 | 120 | 500 | 720 | 12×М30 |
| 12 | 220 | 560 | 700 | 140 | 500 | 700 | 16×М27 |
| 12 | 260 | 660 | 700 | 140 | 500 | 800 | 13×М33 |
| 27 | 300 | 1020 | 700 | 180 | 500 | 1140 | 20×М30 |
| 27 | 320 | 1100 | 700 | 180 | 500 | 1220 | 20×М36 |
Комбіновані вишки 3G: область застосування
Для всіх типорозмірів: вітровий тиск 400–600 Па, тип місцевості 1, сейсмічність до 9 балів. Вишки можуть одночасно виконувати функції опор контактної мережі.
| H, м | Тяжіння контактної мережі P, кг | Маса обладнання, кг | N, кН | M, кН·м |
|---|---|---|---|---|
| 8 | — | 240 | 12,8 | 84 |
| 8 | 2500 | 240 | 12,8 | 284 |
| 12 | — | 270 | 25,8 | 164 |
| 12 | 2500 | 270 | 25,8 | 464 |
| 27 | — | 300 | 46,8 | 730 |
| 27 | 2500 | 300 | 46,8 | 1030 |

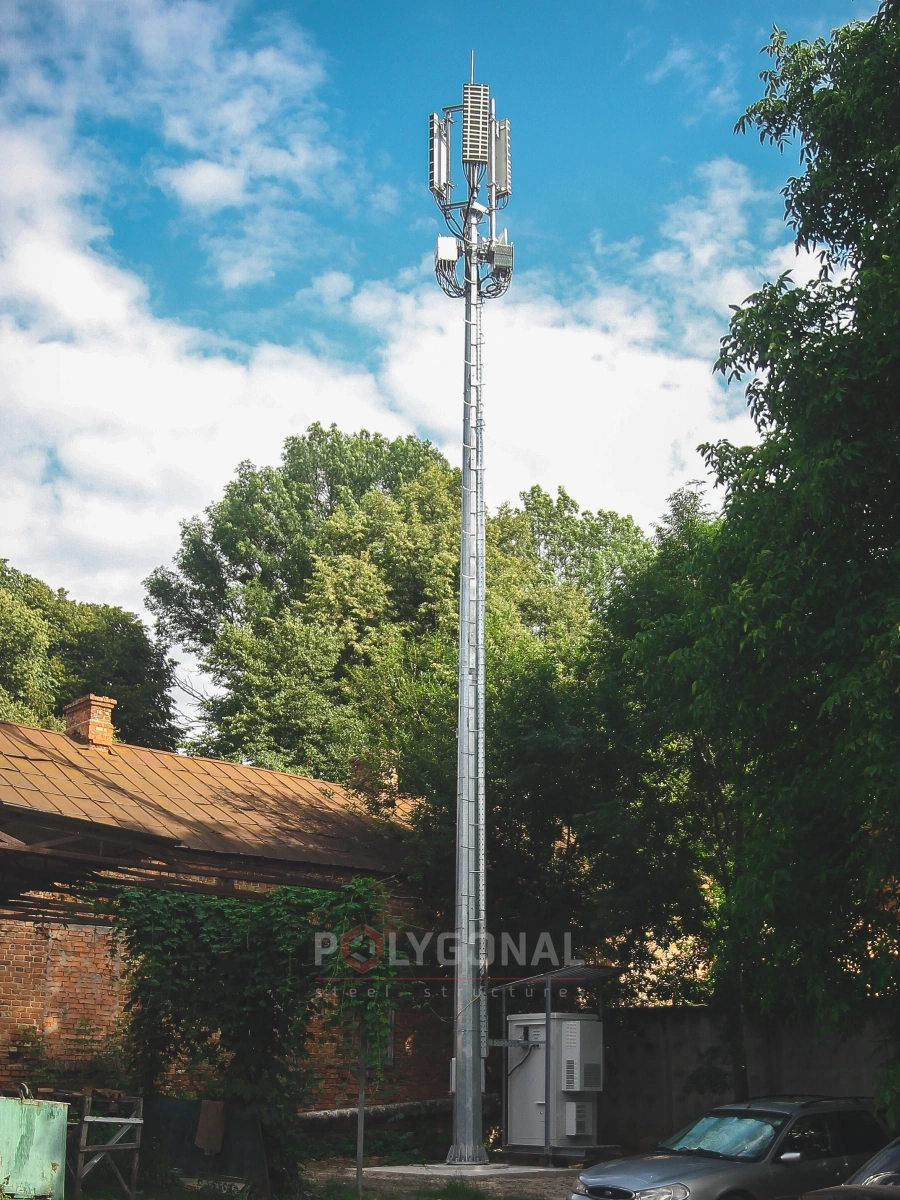

Приклади реалізованих проєктів
Передові телекомунікаційні рішенняІндивідуальні інноваційні стовпи для надійного зв’язку
Надішліть параметри обладнання та вітровий район — запропонуємо типорозмір і терміни виготовлення.
Розрахунок вартостіПроцес монтажу опори
Вежі зв’язку: технічні характеристики
Комплектація вежі
Вежі можуть бути запроектовані висотою до 70 м. Стандартна комплектація:
- технологічний майданчик під обладнання
- майданчики відпочинку через кожні 10 м із люком на замку
- сходи з огородженням для обслуговування й антивандальний люк на початку сходів

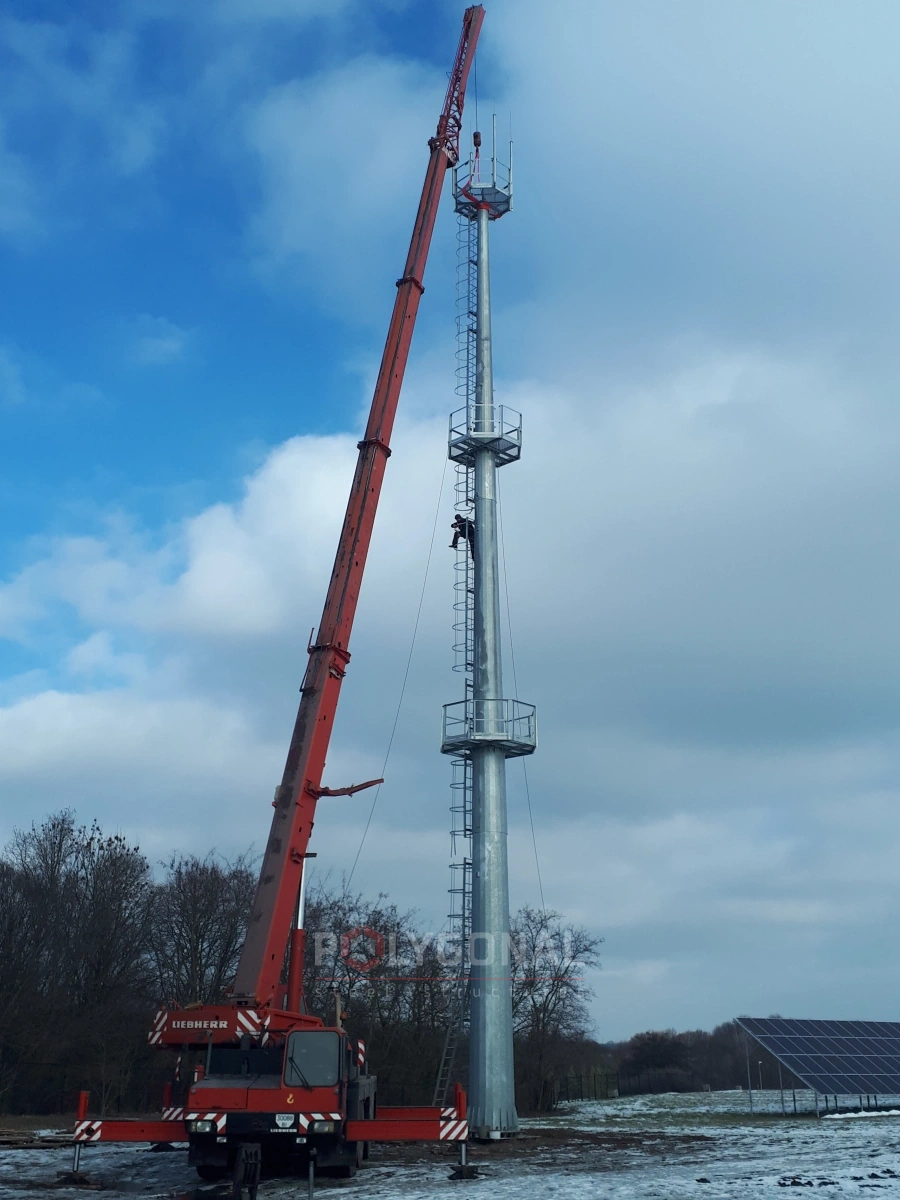

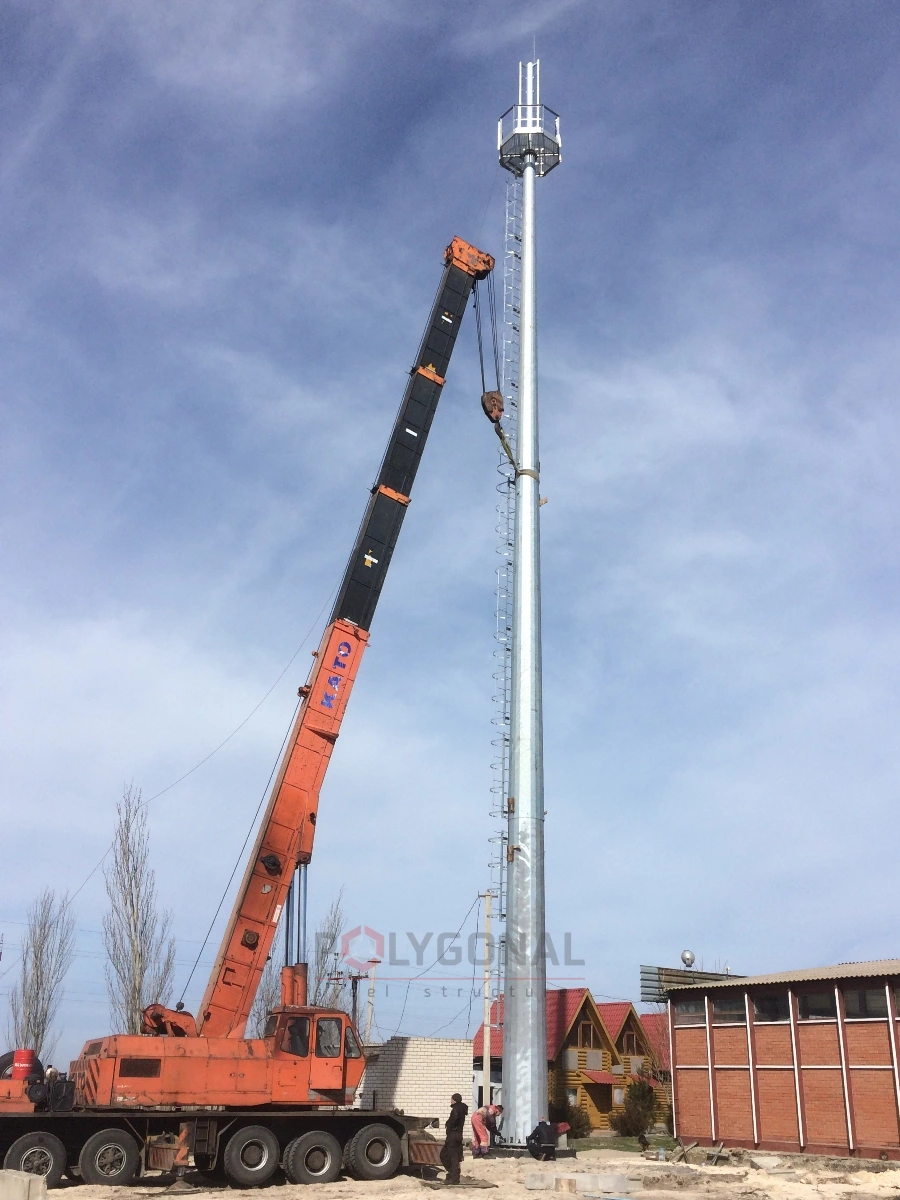

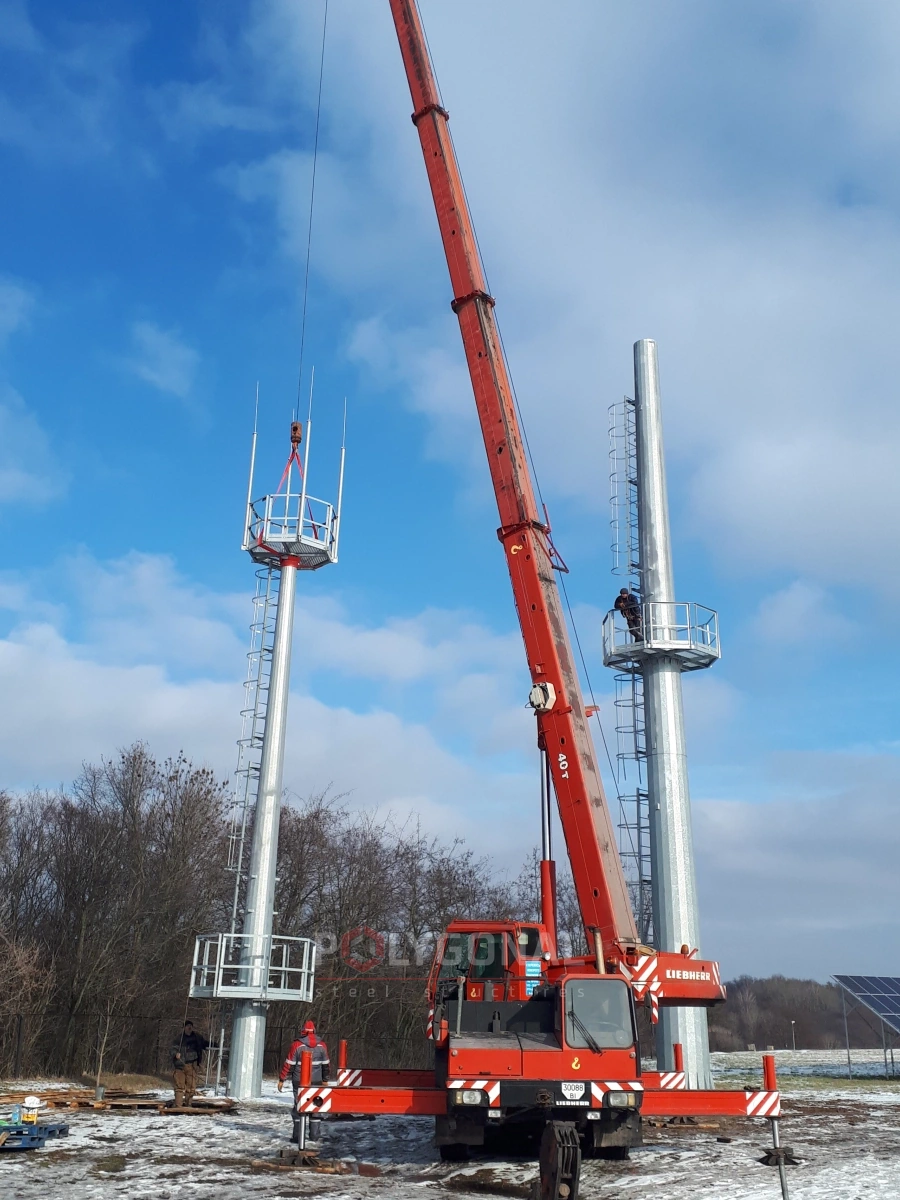

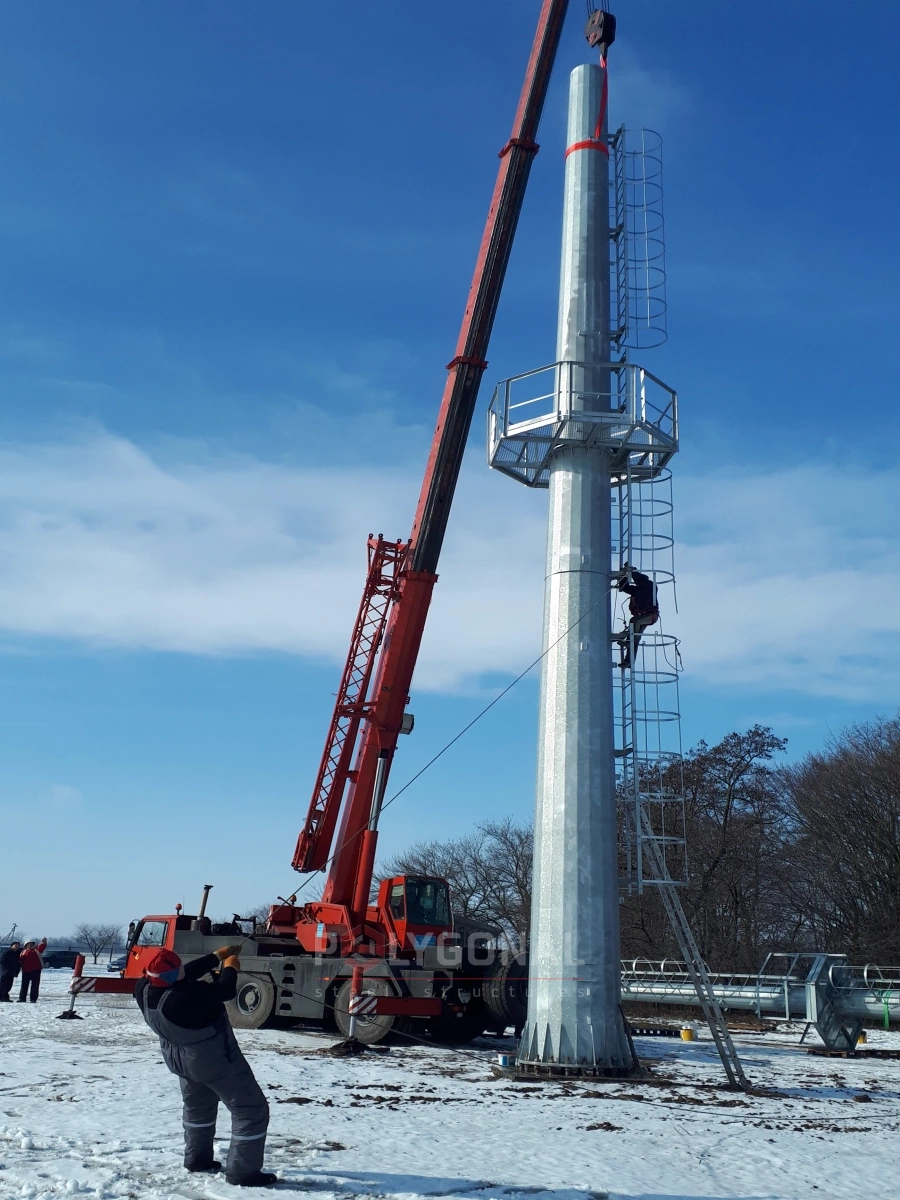

Монтаж
Монтаж можливий великими секціями з нарощуванням у вертикальному положенні або цілком із горизонтального положення — у гірській місцевості, у густонаселених районах, на промислових майданчиках щільної забудови й на наявних спортивних спорудах.
Чому багатогранні гнуті стійки
Багатогранні гнуті стійки (БГС) спершу застосовували на опорах ПЛ, а згодом і для веж зв’язку.
Фундаменти
Конструкцію встановлюють на фундамент через фланець із закладною деталлю або закладають у ґрунт; тип фундаменту залежить від ґрунту й навантажень. Докладніше — у статті Фундаменти для щогл, веж і опор ЛЕП.
Від чого залежить вартість вежі зв’язку
Вартість розраховуємо під конкретну вежу. Вона залежить від:
- висоти вежі (до 70 м) і типу конструкції;
- кількості, ваги й площі антен, кількості операторів;
- вітрового району та місця встановлення;
- майданчиків, сходів, освітлення й блискавкозахисту;
- фундаменту, покриття, монтажу (його вартість розраховують окремо щоразу; монтаж виконує ліцензована будівельна компанія-партнер).
Як замовити вежу зв’язку
- Надішліть бланк технічного завдання на вежу зв’язку (внизу сторінки) або вихідні дані: висоту, перелік антен, місце встановлення.
- Ми запропонуємо конструкцію й узгодимо навантаження.
- Розрахуємо вартість і терміни, виготовимо; за потреби монтаж виконує ліцензована будівельна компанія-партнер.
Що таке вишка (вежа) стільникового зв’язку і які вони бувають
Вишка стільникового зв’язку (інакше вежа) — висока сталева конструкція, що тримає антени базової станції на потрібній висоті; апаратуру оператор ставить у шафі чи укритті біля підніжжя або на технологічному майданчику вежі. Вежу розраховують на навантаження від антен, вітру й ожеледі, а відхилення верхівки не повинно виходити за межі, які припускає обладнання зв’язку.
За конструкцією вишки бувають трьох типів. Багатогранна вежа (моноопора) — одна гнута стійка із секцій на одному фундаменті: займає мало місця, тож підходить для тісної ділянки й щільної забудови. Решітчаста вежа (антенна опора) — просторова конструкція з поясів і решітки на широкій базі; наш ряд — на сторінці Антенні опори. Щогла на відтяжках — тонка стійка, якій потрібне вільне місце навколо. Якщо ділянка тісна, а вежа до 40 м, починають із багатогранної; для вищих веж і великої кількості антен її порівнюють із решітчастою. Чим типи відрізняються, розбирає стаття Типи веж зв’язку: багатогранні, решітчасті, щогли.
Яка висота вежі мобільного зв’язку й від чого вона залежить
Висоту задає не радіус покриття, а висоти центрів антен із радіопланування оператора. Над верхньою антеною проєкт залишає місце під блискавкоприймач і загороджувальні вогні. За нашими типовими рядами підбір зазвичай починають так:
- до 25 м: багатогранна вежа 25 м, комбіновані вишки 3G на 8 і 12 м;
- 27–45 м: комбінована вишка 3G на 27 м, багатогранні вежі 30, 35 і 40 м, решітчасті антенні опори від АО-29 до АО-42,5;
- 50–70 м: індивідуальний проєкт багатогранної вежі або решітчаста антенна опора із серії АО.
Це орієнтири: іншу висоту робимо за технічним завданням, остаточні висоту, перерізи й фундамент дає розрахунок. Від чого залежить висота (зона покриття, рельєф, перешкоди, кількість операторів) і як вона переходить у конструкцію — у статті Висота щогли й вежі зв’язку: як її визначити та яку конструкцію обрати.
Що закладають у проєкт вежі зв’язку
Вежу проєктують під конкретну ділянку й обладнання. Основні навантаження — вітер (залежить від вітрового району та висоти), ожеледь, власна маса конструкції й обладнання. Про антени потрібно знати кількість, вагу, площу та висоту підвісу кожної: від цього залежать момент в основі та відхилення верхівки. Вітровий тиск W0 для обласних центрів наведено в статті Вітрові райони України.
Крім навантажень, у проєкті фіксують запас під наступного оператора (вільний рівень і резерв несучої здатності), ґрунти й тип фундаменту (потрібні інженерно-геологічні вишукування; див. розділ «Фундаменти» і статтю Проєктування веж зв’язку й антенних щогл), розмір ділянки, сейсмічність, маркування й погодження за чинними авіаційними нормами та під’їзд для крана, від якого залежить спосіб монтажу.
Статті про вежі зв’язку
Проєктування веж зв’язку й антенних щогл
Багатогранні антенні опори, вишки й щогли стільникового зв’язку разом із фундаментами проєктують під конкретні умови. Розповідаємо, які потрібні вихідні дані, які особливості має конструкція й які бувають фундаменти.
Висота щогли й вежі зв’язку: як її визначити та яку конструкцію обрати
Висота вежі зв’язку випливає з вихідних даних: радіопланування, рельєфу, кількості антен і навантажень. Показуємо, як її визначають і яка конструкція підходить для різних висот.
Типи веж зв’язку: багатогранні, решітчасті, щогли
Для антен стільникового та радіозв’язку використовують багатогранні вежі, решітчасті вежі й щогли (у розмові їх усі називають вишками зв’язку). Порівнюємо їх, щоб допомогти обрати тип конструкції під ваш майданчик і обладнання.
Опитувальний лист: бланк технічного завдання
Заповніть бланк і надішліть нам на пошту: за ним розробимо проєктну документацію стадії КМ і розрахуємо вартість. PDF зручно роздрукувати, DOCX — заповнити на комп’ютері.
Бланк технічного завдання: вежа зв’язку (антенна опора)
Опитувальний лист для розроблення проєктної документації стадії КМ на сталеву багатогранну антенну опору. Заповніть і надішліть нам — розрахуємо вартість і терміни.
Поширені запитання про вежі зв’язку
Що потрібно для розрахунку вартості?
Технічне завдання: висота, кількість і вага антен, вітровий район, тип місцевості, місце встановлення. Орієнтир за ціною (з ПДВ, станом на вересень 2026): багатогранні вежі — від 130 000 грн за тонну, комбіновані з освітленням і відео — від 140 000 грн за тонну, докладніше — Багатогранні опори: технологія, застосування, ціна.
Скільки коштує вежа зв’язку?
Вартість залежить від висоти, навантаження від антен, вітрового району, комплектації й монтажу (його вартість розраховують окремо щоразу; монтаж виконує ліцензована будівельна компанія-партнер). Надішліть вихідні дані або бланк технічного завдання — розрахуємо вартість і терміни.
Хто виконує монтаж вишок стільникового зв’язку?
Монтаж по всій території країни виконує ліцензована будівельна компанія-партнер, а ми проєктуємо й виготовляємо вежу. Способи монтажу описано вище, в розділі «Монтаж». До приїзду монтажників фундамент із закладною має бути готовий: завершений, вивірений і з набраною міцністю (порядок робіт — у статті Збірка, встановлення та монтаж багатогранних опор, щогл і веж).
Чи можна згодом додати на вежу антени іншого оператора?
Можна, якщо в проєкті є запас: нові антени додають вагу, навітряну площу й момент в основі, тому спершу перевіряють стійку, стики та фундамент. Про другого оператора краще сказати на старті — вільний рівень і резерв закладуть у первинний проєкт.
