Опори ЛЕП
Типові опори ЛЕП 35–750 кВ
Типові уніфіковані решітчасті опори з кутового профілю для ліній 35, 110, 220, 330, 500 і 750 кВ: шифр, висота до низу траверси та маса опори без цинкового покриття й із покриттям.
Зміст
Позначення й застосування
Опори виготовляють за типовими проєктами; номери проєктів для кожного шифру повідомляємо за запитом. Позначення — як у типових проєктах (літерами кирилиці): У — анкерно-кутова, П — проміжна, ПП — перехідна; «+5», «+9» тощо — прибавка висоти опори в метрах. Орієнтовні ціни — на сторінці Ціна опор ЛЕП, точну вартість називаємо за запитом.
Перед застосуванням у проєкті типову опору слід перевірити розрахунком за чинними нормами — див. «Типові уніфіковані решітчасті опори ЛЕП».
Опори ЛЕП

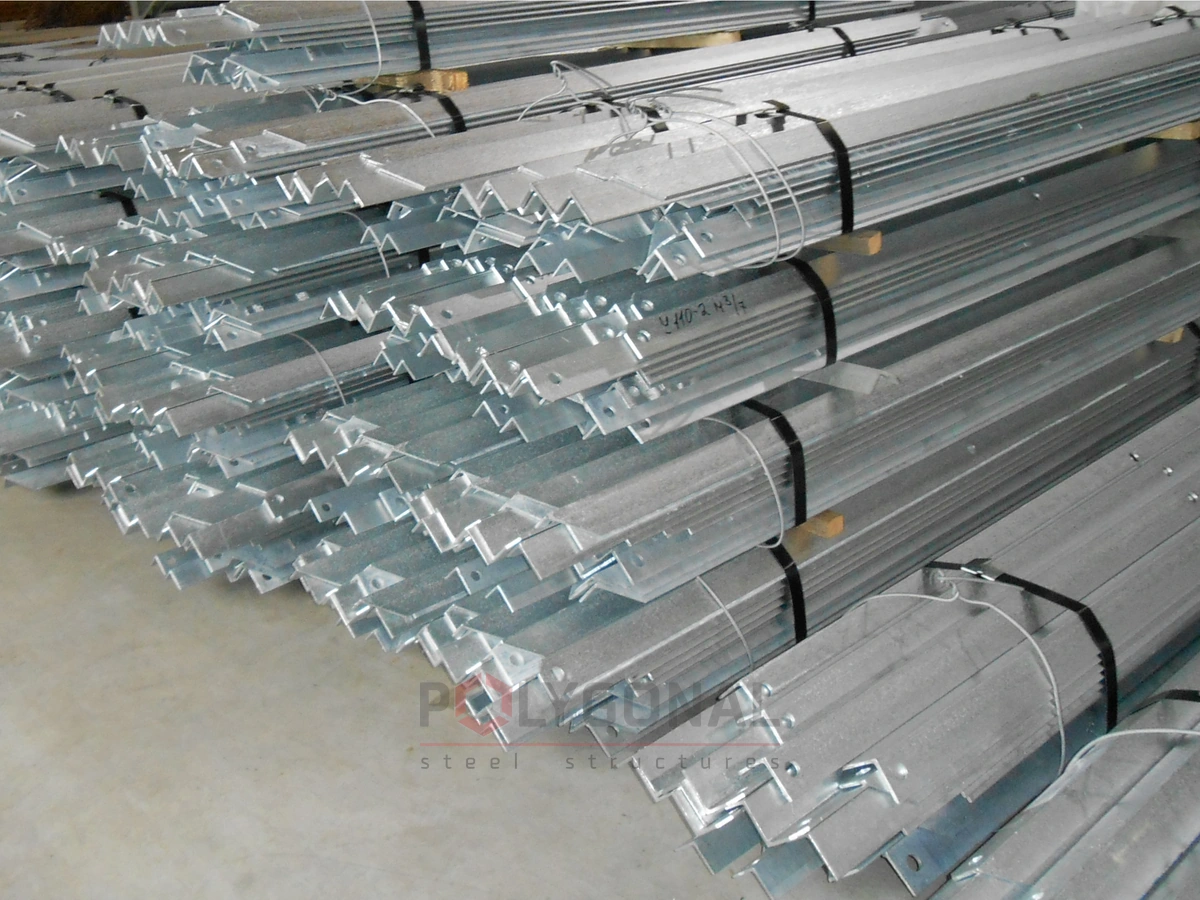

Типові опори ЛЕП: оцинковані кутові елементи в пакетах, готові до відвантаження
Коробчасті пакети з комплектом метизів усередині

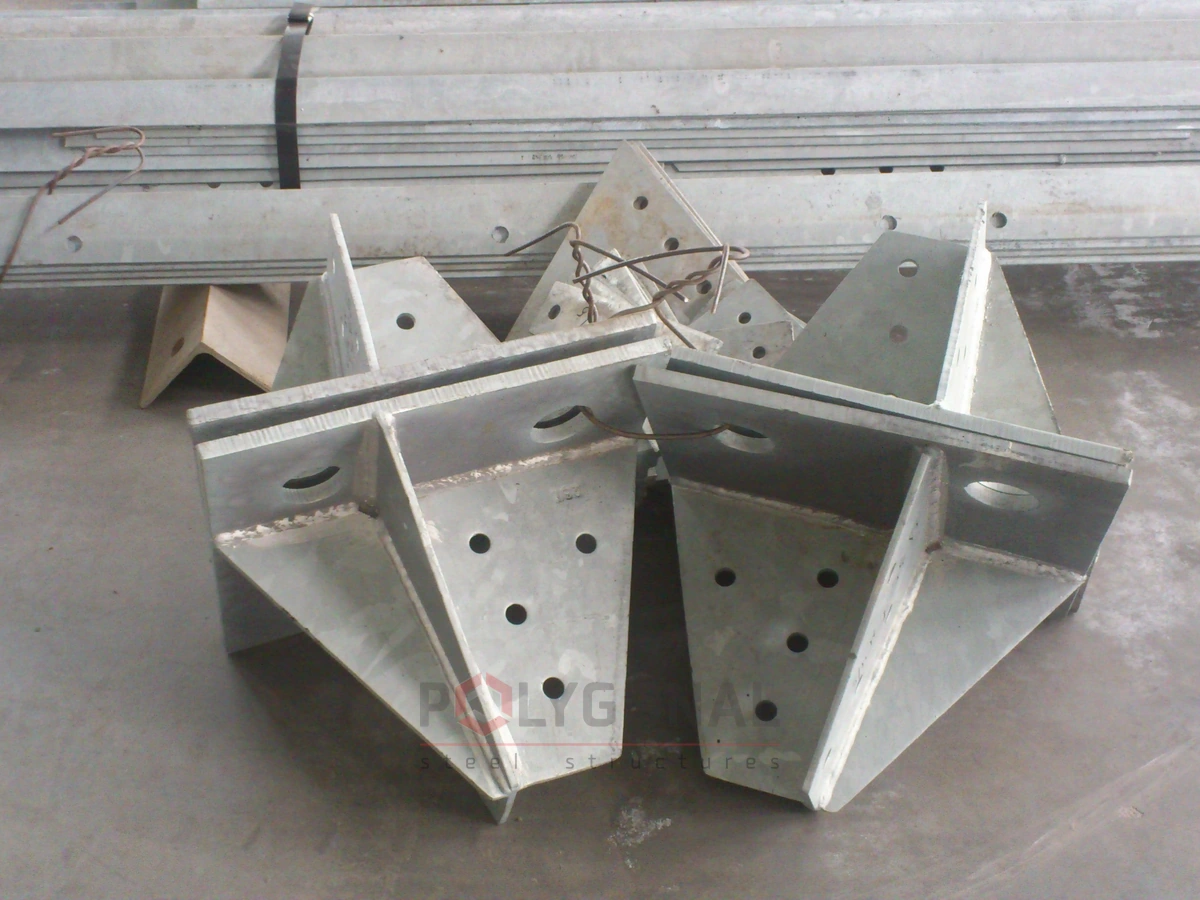

Оцинковані вузлові деталі з ребрами жорсткості для типових опор ЛЕП

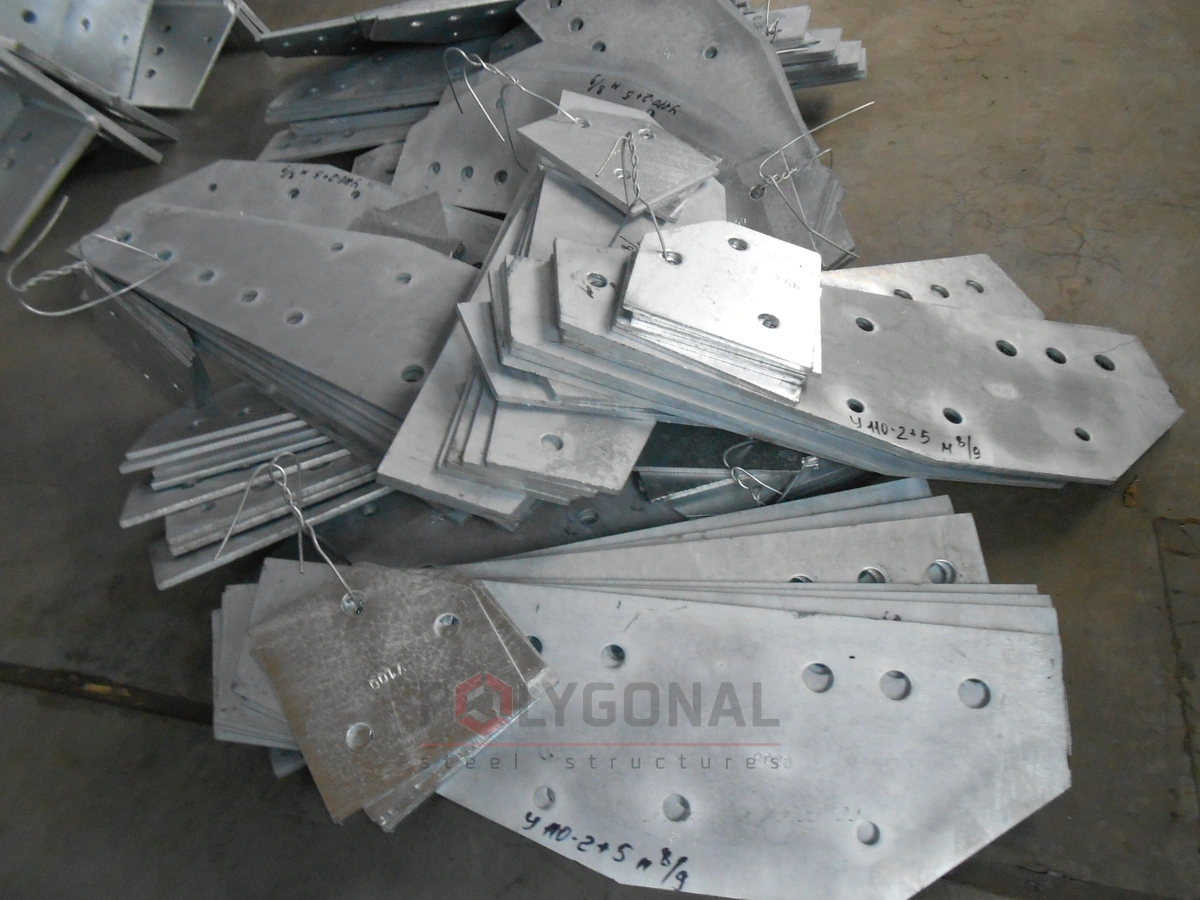

Оцинковані фасонки з маркуванням для типових опор ЛЕП, готові до відвантаження
Опори ЛЕП 35 кВ
Анкерно-кутові опори
Для кутів повороту траси, анкерних ділянок і місць зміни кількості чи перерізу проводів.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| У35-1 | 10 | 2964 | 3080 |
| У35-1+5 | 15 | 4549 | 4727 |
| У35-2 | 10,5 | 4831 | 5020 |
| У35-2+5 | 15,5 | 6591 | 6850 |
| У35-3 | 10 | 1635 | 1700 |
| У35-3+5 | 15 | 2295 | 2385 |
| У35-3+9 | 19 | 2813 | 2920 |
| У35-4 | 10,5 | 2799 | 2906 |
| У35-4+5 | 15,5 | 3834 | 3986 |
| У35-4+9 | 19,5 | 5067 | 5266 |
| У35-1Т | 10 | 3140 | 3253 |
| У35-1Т+5 | 15 | 4725 | 4900 |
| У35-2Т | 10,5 | 5004 | 5200 |
| У35-2Т+5 | 15,5 | 6769 | 7033 |
| УАП35-1н | 19 | 2992 | — |
| УАП35-2н | 15 | 2528 | — |
| УАП35-3н | 12 | 2014 | — |
| УАП35-4н | 19 | 2901 | — |
| УАП35-5н | 15 | 2437 | — |
| УАП35-6н | 12 | 1923 | — |
Проміжні опори
Для прямих ділянок лінії: підтримують проводи й троси.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| П35-1 | 15 | 1499 | 1558 |
| П35-1Н | 15 | 1490 | — |
| П35-1Т | 15 | 1603 | 1666 |
| П35-1ПГ | 15 | 1685 | 1751 |
| П35-1У | 15 | 1527 | 1587 |
| П35-1В | 15 | 1563 | 1623 |
| П35-1ВТ | 15 | 1663 | 1727 |
| П35-1ВПГ | 15 | 1758 | 1826 |
| П35-1ВУ | 15 | 1589 | 1651 |
| П35-2 | 14 | 1861 | 1934 |
| П35-2Н | 14 | 1836 | — |
| П35-2Т | 14 | 1965 | 2042 |
| П35-2У | 14 | 1890 | 1915 |
| П35-2ПГ | 14 | 2041 | 2127 |
| П35-2В | 14 | 1920 | 1995 |
| П35-2ВТ | 14 | 2020 | 2099 |
| П35-2ВУ | 14 | 1972 | 2049 |
| П35-2ВПГ | 14 | 2115 | 2198 |
| ПС35-2 | 11 | 1670 | 1735 |
| ПС35-2Н | 11 | 1660 | — |
| ПС35-2В | 11 | 1729 | 1796 |
| ПС35-4 | 12 | 2104 | 2183 |
| ПС35-4Н | 12 | 2097 | — |
| ПС35-4Т | 12 | 2223 | 2310 |
| ПС35-4ПГ | 12 | 2327 | 2416 |
| ПС35-4В | 12 | 2083 | 2165 |
| ПС35-4ВТ | 12 | 2201 | 2287 |
| ПС35-4ВПГ | 12 | 2330 | 2421 |
Опори ЛЕП 110 кВ
Анкерно-кутові опори
Для кутів повороту траси, анкерних ділянок і місць зміни кількості чи перерізу проводів.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| У110-1 | 10,5 | 5040 | 5235 |
| У110-1+5 | 15,5 | 6716 | 6980 |
| У110-1+9 | 19,5 | 8222 | 8544 |
| У110-1+14 | 24,5 | 11299 | 11740 |
| У110-2 | 10,5 | 7704 | 8002 |
| У110-2+5 | 15,5 | 9717 | 10095 |
| У110-2+9 | 19,5 | 11391 | 11834 |
| У110-2+14 | 24,5 | 14643 | 15212 |
| У110-3 | 10,5 | 3248 | 3375 |
| У110-3+5 | 15,5 | 4440 | 4613 |
| У110-4 | 10,5 | 5265 | 5468 |
| У110-4+5 | 15,5 | 6625 | 6883 |
| УС110-3 | 10,5 | 5293 | 5498 |
| УС110-5 | 15,5 | 6765 | 7003 |
| УС110-6 | 15,5 | 10447 | 10855 |
| УС110-7 | 10,5 | 7438 | 7729 |
| УС110-7+5 | 15,5 | 9450 | 9819 |
| УС110-7+9 | 19,5 | 11115 | 11550 |
| УС110-7+14 | 24,5 | 14368 | 14930 |
| УС110-8 | 10,5 | 12068 | 12540 |
Проміжні опори
Для прямих ділянок лінії: підтримують проводи й троси.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| П110-1 | 19 | 1895 | 1969 |
| П110-1+4 | 23 | 2469 | 2565 |
| П110-1В | 19 | 1922 | 1996 |
| П110-1В+4 | 23 | 2485 | 2581 |
| П110-2 | 19 | 2691 | 2796 |
| П110-2В | 19 | 2736 | 2843 |
| П110-2В+4 | 23 | 3378 | 3509 |
| П110-3В | 19 | 2331 | 2421 |
| П110-3В+4 | 23 | 2950 | 3065 |
| П110-4В | 19 | 3191 | 3316 |
| П110-4В+4 | 23 | 3899 | 4051 |
| П110-5В | 19 | 2469 | 2565 |
| П110-5В+4 | 23 | 3088 | 3208 |
| П110-6В | 19 | 3749 | 3895 |
| П110-6В+4 | 23 | 4450 | 4623 |
| ПС110-5В | 15 | 2138 | 2221 |
| ПС110-6В | 15 | 3316 | 3445 |
| ПС110-9В | 19 | 2816 | 2925 |
| ПС110-10В | 19 | 4869 | 5059 |
| ПУС110-1 | 19 | 4419 | 4592 |
| ПУС110-2 | 19 | 6750 | 7014 |
Перехідні опори
Для переходу лінії через інженерні споруди й природні перешкоди (висота вказана до низу нижньої траверси).
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| ПП110-1/37,5 | 37,5 | 29863 | 31031 |
| ПП110-1/47,5 | 47,5 | 36281 | 37700 |
| ПП110-1/57,5 | 57,5 | 45452 | 47230 |
| ПП110-1/67,5 | 67,5 | 54239 | 56360 |
| ПП110-2/40 | 40 | 39168 | 40700 |
| ПП110-2/50 | 50 | 49206 | 51130 |
| ПП110-2/60 | 60 | 58512 | 60800 |
Опори ЛЕП 220 кВ
Анкерно-кутові опори
Для кутів повороту траси, анкерних ділянок і місць зміни кількості чи перерізу проводів.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| У220-1 | 10,5 | 8609 | 8945 |
| У220-1+5 | 15,5 | 11078 | 11510 |
| У220-1+9 | 19,5 | 12587 | 13078 |
| У220-1+14 | 24,5 | 16563 | 17209 |
| У220-2 | 10,5 | 14398 | 14981 |
| У220-2+5 | 15,5 | 17603 | 18290 |
| У220-2+9 | 19,5 | 19486 | 20245 |
| У220-2+14 | 24,5 | 23383 | 24695 |
| У220-2Т | 10,5 | 14932 | 15493 |
| У220-3 | 10,5 | 7247 | 7530 |
| У220-3+5 | 15,5 | 9720 | 10099 |
| У220-3+9 | 19,5 | 11241 | 11680 |
| У220-3+14 | 24,5 | 15247 | 15840 |
| У220-7 | 10,5 | 6454 | 6706 |
| У220-10 | 10,5 | 11283 | 11723 |
| У220-10Т | 10,5 | 11712 | 12169 |
| У220-11 | 10,5 | 6200 | 6442 |
| УС220-5 | 15,5 | 10831 | 11253 |
| УС220-5Т | 15,5 | 11379 | 11823 |
| УС220-6 | 15,5 | 18724 | 19454 |
| УС220-6Т | 15,5 | 19366 | 20140 |
| УВ220-1 | 10,5 | 7518 | 7811 |
| УВ220-1+9 | 19,5 | 10777 | 11198 |
| УВ220-3 | 14,2 | 9653 | 10030 |
| УВ220-3+9 | 23,2 | 13457 | 13990 |
Проміжні опори
Для прямих ділянок лінії: підтримують проводи й троси.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| П220-1 | 25,5 | 3669 | 3812 |
| П220-1Т | 25,5 | 3771 | 3917 |
| П220-2 | 22,5 | 6208 | 6450 |
| П220-2+5 | 27,5 | 7645 | 7940 |
| П220-2Т | 22,5 | 6327 | 6573 |
| П220-2Т+5 | 27,5 | 7764 | 8065 |
| П220-3 | 25,5 | 4698 | 4881 |
| П220-3+5 | 30,5 | 5860 | 6088 |
| П220-3Т | 25,5 | 4876 | 5066 |
| П220-3Т+5 | 30,5 | 6039 | 6274 |
| П220-5 | 25,5 | 3429 | 3540 |
| П220-5+4,5 | 30 | 3731 | 3852 |
| П220-5-10,5 | 15 | 2783 | 2875 |
| 2П220-7 | 25,5 | 3877 | 4001 |
| 2П220-7Т | 25,5 | 3578 | 3693 |
| ПС220-1 | 16,5 | 3132 | 3252 |
| ПС220-1Т | 16,5 | 3234 | 3359 |
| ПС220-2 | 17,5 | 5503 | 5717 |
| ПС220-2Т | 17,5 | 5624 | 5843 |
| ПС220-3 | 20,5 | 4056 | 4214 |
| ПС220-5 | 22,5 | 5575 | 5793 |
| ПС220-5Т | 22,5 | 5741 | 5965 |
| ПС220-6 | 22,5 | 8467 | 8798 |
| ПС220-6Т | 22,5 | 8546 | 8880 |
| ПС220-7 | 25,5 | 4247 | 4413 |
| ПС220-7Т | 25,5 | 4497 | 4672 |
| ПУС220-1Т | 22,5 | 7128 | 7406 |
| ПУС220-2Т | 22,5 | 10408 | 10815 |
| ПВ220-1 | 25,5 | 3754 | 3900 |
| ПВ220-5 | 25,5 | 6027 | 6260 |
Перехідні опори
Для переходу лінії через інженерні споруди й природні перешкоди (висота вказана до низу нижньої траверси).
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| ПП220-1/38 | 38 | 33682 | 35000 |
| ПП220-1/49 | 49 | 41862 | 43500 |
| ПП220-1/59 | 59 | 50524 | 52500 |
| ПП220-1/69 | 69 | 59666 | 62000 |
| ПП220-1/79 | 79 | 72177 | 75000 |
| ПП220-2/40 | 40 | 50043 | 52000 |
| ПП220-2/50 | 50 | 59667 | 62000 |
| ПП220-2/60 | 60 | 68328 | 71000 |
| ПП220-2/70 | 78 | 79876 | 83000 |
Опори ЛЕП 330 кВ
Анкерно-кутові опори
Для кутів повороту траси, анкерних ділянок і місць зміни кількості чи перерізу проводів.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| У330-1 | 10,7 | 13145 | 13658 |
| У330-1+5 | 15,7 | 16430 | 17070 |
| У330-1+9 | 19,7 | 19047 | 19790 |
| У330-1+14 | 24,7 | 24327 | 25276 |
| У330-2 | 10,7 | 22972 | 23870 |
| У330-2+5 | 15,7 | 27559 | 28628 |
| У330-2+9 | 19,7 | 30799 | 32000 |
| У330-2+14 | 24,7 | 37446 | 38910 |
| У330-2Т | 10,7 | 23873 | 24800 |
| У330-2Т+5 | 15,7 | 28460 | 29558 |
| У330-2Т+9 | 19,7 | 31700 | 32940 |
| У330-2Т+14 | 24,7 | 38347 | 39840 |
| У330-3 | 10,7 | 10502 | 10912 |
| У330-3+5 | 15,7 | 13507 | 14019 |
| У330-3+9 | 19,7 | 16371 | 17011 |
| У330-3+14 | 24,7 | 21557 | 22397 |
| УС330-2 | 19,7 | 31006 | 32210 |
| УС330-2Т | 19,7 | 31827 | 33070 |
Проміжні опори
Для прямих ділянок лінії: підтримують проводи й троси.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| П330-1 | 25,5 | 4857 | 5017 |
| П330-1+5,7 | 31,2 | 5408 | 5585 |
| П330-2 | 22,5 | 10082 | 10475 |
| П330-2+5 | 27,5 | 11730 | 12178 |
| П330-2Т | 22,5 | 10361 | 10765 |
| П330-2Т+5 | 27,5 | 12010 | 12478 |
| П330-3 | 25,5 | 6152 | 6392 |
| П330-3+5 | 30,5 | 7517 | 7810 |
| П330-3Т | 25,5 | 6560 | 6816 |
| П330-3Т+5 | 30,5 | 7925 | 8234 |
| 1П330-3 | 27 | 5525 | 5709 |
| 1П330-3Т | 27 | 5815 | 6010 |
| П330-5 | 25,5 | 4474 | 4649 |
| 2П330-5 | 27 | 6193 | 6398 |
| 2П330-5Т | 27 | 6483 | 6699 |
| П330-9 | 25,5 | 5112 | 5300 |
| ПС330-2 | 17,5 | 9067 | 9421 |
| ПС330-2Т | 17,5 | 9297 | 9660 |
| ПС330-3 | 20,5 | 5416 | 5627 |
| ПС330-3Т | 20,5 | 5825 | 6025 |
| ПС330-5 | 25,5 | 7152 | 8054 |
| ПС330-6 | 22,5 | 10931 | 11358 |
| ПС330-7 | 25,5 | 7505 | 7798 |
| ПС330-7+5 | 30,5 | 8944 | 9293 |
Перехідні опори
Для переходу лінії через інженерні споруди й природні перешкоди (висота вказана до низу нижньої траверси).
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| ПП330-1/41 | 41 | 65326 | 67880 |
| ПП330-1/51 | 51 | 78645 | 80720 |
| ПП330-1/61 | 61 | 95564 | 99300 |
| ПП330-1/71 | 71 | 112559 | 116960 |
| ПП330-1/81 | 81 | 131749 | 136900 |
| ПП330-2/40 | 40 | 90945 | 94500 |
| ПП330-2/50 | 50 | 106438 | 110600 |
| ПП330-2/60 | 60 | 123338 | 128160 |
| ПП330-2/70 | 70 | 142816 | 148400 |
Опори ЛЕП 500 кВ
Анкерно-кутові опори
Для кутів повороту траси, анкерних ділянок і місць зміни кількості чи перерізу проводів.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| У1 | 17 | 14405 | 14837 |
| У1+5 | 22 | 16166 | 16650 |
| У1+12 | 29 | 18678 | 19238 |
| У2 | 17 | 15451 | 15914 |
| У2+5 | 22 | 17212 | 17727 |
| У2+12 | 29 | 19724 | 20315 |
| У1К | 17 | 15558 | 16025 |
| У2К | 17 | 16637 | 17136 |
| У2К+5 | 22 | 18398 | 18949 |
| У2К+12 | 29 | 20910 | 21537 |
| У1Т | 12 та 17 | 15983 | 16462 |
| У1Т+5 | 12 та 22 | 17743 | 18275 |
| У1Т+12 | 12 та 29 | 20256 | 20863 |
| У2Т | 12 та 17 | 17029 | 17590 |
| У2Т+5 | 12 та 22 | 18790 | 19403 |
| У2Т+12 | 12 та 29 | 21302 | 21991 |
| У2А | 17 | 12941 | 13331 |
| У2А+5 | 22 | 14701 | 15144 |
| УО500-1 | 17 | 12080 | 12551 |
| УОК500-1 | 17 | 13343 | 13863 |
| УОК500-1+5 | 22 | 15575 | 16183 |
| УОК500-1+13 | 30 | 18908 | 19646 |
| УОК500-3 | 17 | 15530 | 16136 |
| УОК500-3+5 | 22 | 18273 | 18986 |
| УОК500-3+13 | 30 | 22311 | 23181 |
| УС500-1 | 17 | 14723 | 15297 |
| УС500-1+5 | 22 | 19643 | 20409 |
| УС500-1+13 | 30 | 28591 | 29709 |
| УС500-3 | 17 | 17791 | 18483 |
| УС500-3+5 | 22 | 23878 | 24809 |
| УС500-3+13 | 30 | 34412 | 35754 |
| УСК500-1 | 17 | 15965 | 16588 |
| УСК500-1+5 | 22 | 20884 | 21699 |
| УСК500-1+13 | 30 | 29833 | 30996 |
| УСК500-3 | 17 | 19125 | 19871 |
| УСК500-3+5 | 22 | 25229 | 26213 |
| УСК500-3+13 | 30 | 35766 | 37761 |
| УСТ500-1+5 | 12 та 22 | 21509 | 22347 |
| УСТ500-1+13 | 12 та 30 | 30460 | 31648 |
| УСТ500-3+5 | 12 та 22 | 25804 | 26810 |
| УСТ500-3+13 | 12 та 30 | 36280 | 37695 |
| УСКТ500-1+5 | 12 та 22 | 21771 | 22620 |
| УСКТ500-1+13 | 12 та 30 | 30719 | 31917 |
| УСКТ500-3+5 | 12 та 22 | 26006 | 27020 |
| УСКТ500-3+13 | 12 та 30 | 36540 | 37965 |
Проміжні опори
Для прямих ділянок лінії: підтримують проводи й троси.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| ПБ1 | 27,2 | 6543 | 6730 |
| ПБ1-I | 27,2 | 6480 | 6665 |
| ПБ1-II | 27,2 | 6417 | 6601 |
| ПБ1-III | 27,2 | 6354 | 6586 |
| ПБ1-IV | 27,2 | 6291 | 6471 |
| ПБ2 | 27,2 | 6711 | 6914 |
| ПБ2-I | 27,2 | 6647 | 6839 |
| ПБ2-II | 27,2 | 6585 | 6774 |
| ПБ2-III | 27,2 | 6523 | 6710 |
| ПБ2-IV | 27,2 | 6460 | 6645 |
| ПБ3 | 27,2 | 7323 | 7530 |
| ПБ3-I | 27,2 | 7250 | 7455 |
| ПБ3-II | 27,2 | 7174 | 7372 |
| ПБ3-III | 27,2 | 7092 | 7300 |
| ПБ3-IV | 27,2 | 7024 | 7228 |
| ПБ4 | 27,2 | 7766 | 7986 |
| ПБ4-I | 27,2 | 7690 | 7909 |
| ПБ4-II | 27,2 | 7615 | 7831 |
| ПБ4-III | 27,2 | 7540 | 7754 |
| ПБ4-IV | 27,2 | 7464 | 7676 |
| ПБ5 | 27,2 | 8175 | 8408 |
| ПБ5-I | 27,2 | 8100 | 8331 |
| ПБ5-II | 27,2 | 8025 | 8253 |
| ПБ5-III | 27,2 | 7946 | 8176 |
| ПБ5-IV | 27,2 | 7874 | 8093 |
| ПП500-1 | 32 | 6830 | 7096 |
| ПП500-3 | 32 | 7226 | 7442 |
| ПП500-5 | 32 | 8883 | 9229 |
| ПП500-5+3 | 35 | 9345 | 9714 |
| ПП500-7 | 32 | 11457 | 11904 |
| ПС500-1 | 32 | 11661 | 12116 |
| ПС500-1+5 | 37 | 13793 | 14331 |
| ПС500-1+10 | 42 | 17968 | 18669 |
| ПС500-3 | 32 | 15888 | 16508 |
| ПС500-3+5 | 37 | 18688 | 19417 |
| ПС500-3+10 | 42 | 22864 | 23756 |
| ПУ500-1 | 24 | 11639 | 12093 |
| ПУ500-1+5 | 29 | 13252 | 13769 |
| ПУБ2 | 27 | 9442 | 9725 |
| ПУБ5 | 27 | 9308 | 9587 |
| Р1 | 27 | 10811 | 11135 |
| Р1+5 | 32 | 13240 | 13637 |
| Р1+10 | 37 | 15697 | 16168 |
| Р2 | 27 | 11473 | 11817 |
| Р2+5 | 32 | 13902 | 14319 |
| Р2+10 | 37 | 16359 | 16850 |
Перехідні опори
Для переходу лінії через інженерні споруди й природні перешкоди (висота вказана до низу нижньої траверси).
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| ПП500-1/40 | 40 | 88300 | 91830 |
| ПП500-1/52 | 52 | 105700 | 109930 |
| ПП500-1/64 | 64 | 125500 | 130520 |
| ПП500-1/76 | 76 | 148300 | 154230 |
| ПП500-1/88 | 88 | 177000 | 184080 |
| ПП500-1/100 | 100 | 206300 | 214550 |
Опори ЛЕП 750 кВ
Анкерно-кутові опори
Для кутів повороту траси, анкерних ділянок і місць зміни кількості чи перерізу проводів.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| УС750-1 | 20 | 29512 | 30663 |
| УС750-1+5 | 25 | 33652 | 34964 |
| УС750-1+10 | 30 | 35379 | 36759 |
| УС750-1+15 | 35 | 41333 | 42945 |
| УСК750-1 | 20 | 32325 | 33585 |
| УСК750-1+5 | 25 | 36465 | 37886 |
| УСК750-1+10 | 30 | 38192 | 39681 |
| УСК750-1+15 | 35 | 44146 | 45867 |
| УС750-1+5Т | 25 | 44528 | 46252 |
| УС750-1+10Т | 30 | 49700 | 51624 |
| УС750-1+15Т | 35 | 67600 | 70217 |
Проміжні опори
Для прямих ділянок лінії: підтримують проводи й троси.
| Шифр | Висота до низу траверси, м | Маса без цинкового покриття, кг | Маса з цинковим покриттям, кг |
|---|---|---|---|
| ПП750-1 | 35 | 11082 | 11494 |
| ПП750-1-I | 33,5 | 10995 | 11403 |
| ПП750-1-II | 31,9 | 10968 | 11313 |
| ПП750-1-III | 30,4 | 10821 | 11223 |
| ПП750-1-IV | 28,8 | 10734 | 11133 |
| ПП750-3 | 35 | 11394 | 11819 |
| ПП750-3-I | 33,5 | 11307 | 11723 |
| ПП750-3-II | 31,9 | 11220 | 11637 |
| ПП750-3-III | 30,4 | 11134 | 11548 |
| ПП750-3-IV | 28,8 | 11047 | 11458 |
| ПП750-5 | 35 | 12600 | 13062 |
| ПП750-5-I | 33,5 | 12494 | 12951 |
| ПП750-5-II | 31,9 | 12388 | 12841 |
| ПП750-5-III | 30,4 | 12282 | 12731 |
| ПП750-5-IV | 28,8 | 12177 | 12622 |
| ПН750-1 | 38 | 11300 | 11656 |
| ПС750-1 | 35 | 19882 | 20673 |
| ПС750-1+5 | 40 | 23774 | 24717 |
| ПС750-1+10 | 45 | 27214 | 28291 |
| ПС750-3 | 35 | 20250 | 21055 |
| ПС750-3+5 | 40 | 24142 | 25099 |
| ПС750-3+10 | 45 | 27582 | 28673 |
Оновлено:
Продукція за темою: Опори ЛЕП
Ще за темою: Типові решітчасті опори ЛЕП: класифікація й перевірка · Сталеві багатогранні опори ПЛ 6–10 кВ · Види опор ЛЕП за призначенням: проміжні, анкерні, кутові, кінцеві · Охоронна зона ЛЕП: розміри за класами напруги · Відстань між опорами ЛЕП: від чого залежить довжина прогону · Сталеві багатогранні опори ПЛ 35 кВ
Розрахунок вартості за вашими параметрами
Надішліть параметри — розрахуємо вартість і терміни.
