Сталеві багатогранні опори ПЛ 110 кВ

Типи опор ПЛ 110 кВ

ПОЛІГОНАЛЬ розробляє креслення КМ і виготовляє сталеві багатогранні опори повітряних ліній електропередачі 110 кВ. Якщо ви надасте креслення КМ, ми оперативно розробимо КМД і передамо їх у виробництво. Опори ЛЕП виготовляємо за сучасною технологією.

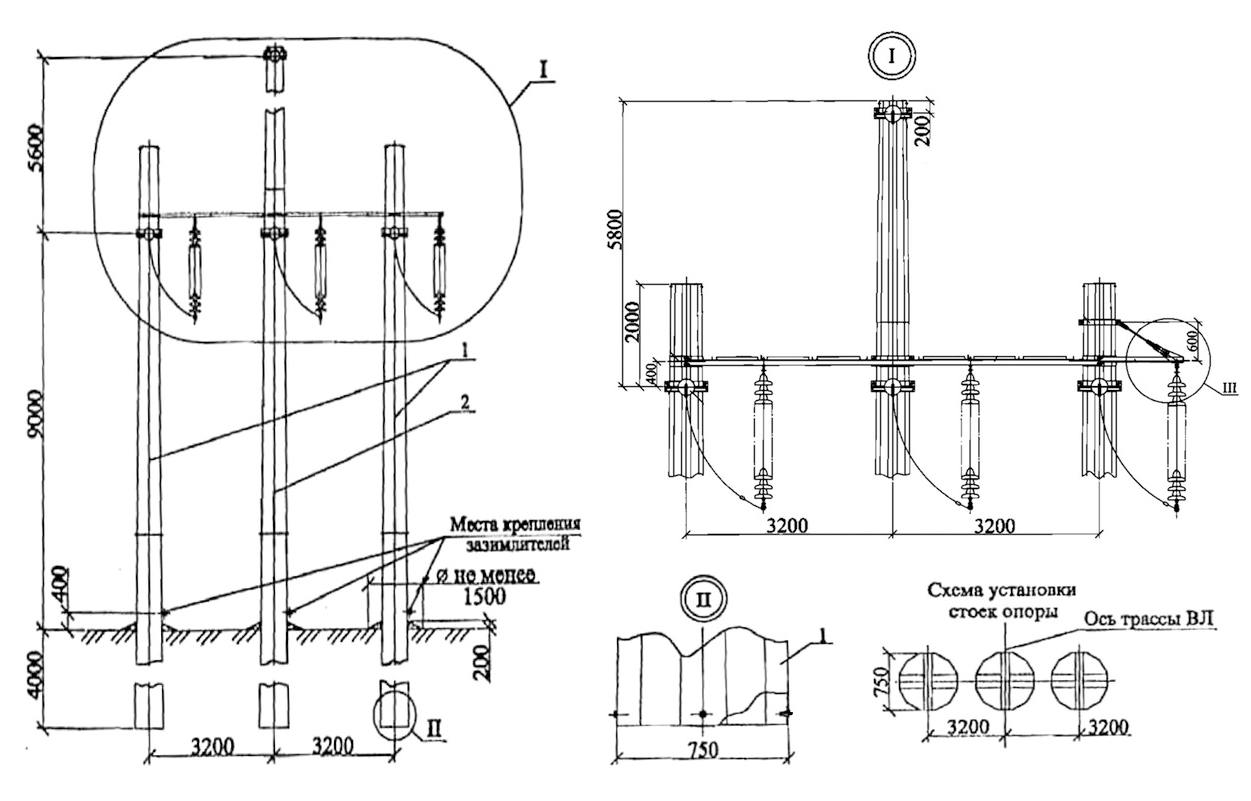

Проміжні одно- й дволанцюгові опори використовуються для підвішування сталеалюмінієвих проводів перерізом до АС 240/32. Усі опори в перерізі мають форму правильного дванадцятигранника. Проміжні опори встановлюють у пробурені котловани на глибину 4,0 м, можливий і варіант із фланцевим кріпленням до фундаменту. Сталеві стійки збирають з кількох секцій телескопічним стиком. Одноланцюгові анкерна й анкерно-кутова опори розроблені з трьох стійок із жорсткою стяжкою, що закріплюються в свердленому котловані на глибину 4,0 м або фланцями; для особливих умов можливе проєктування опор з однією стійкою. Стійки анкерних опор також збирають телескопічним стиком.

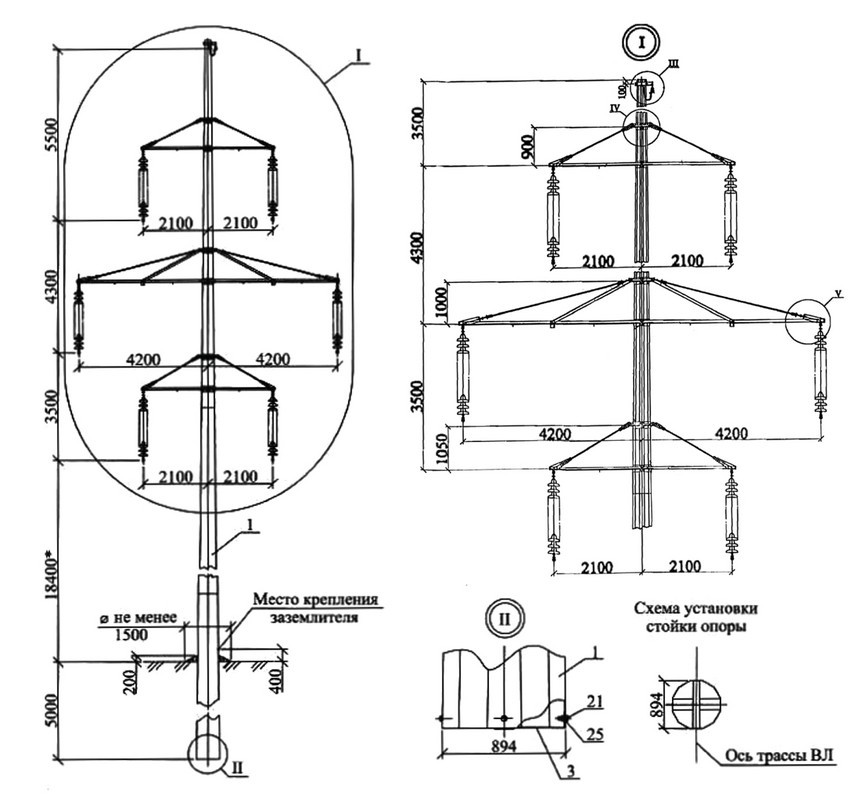

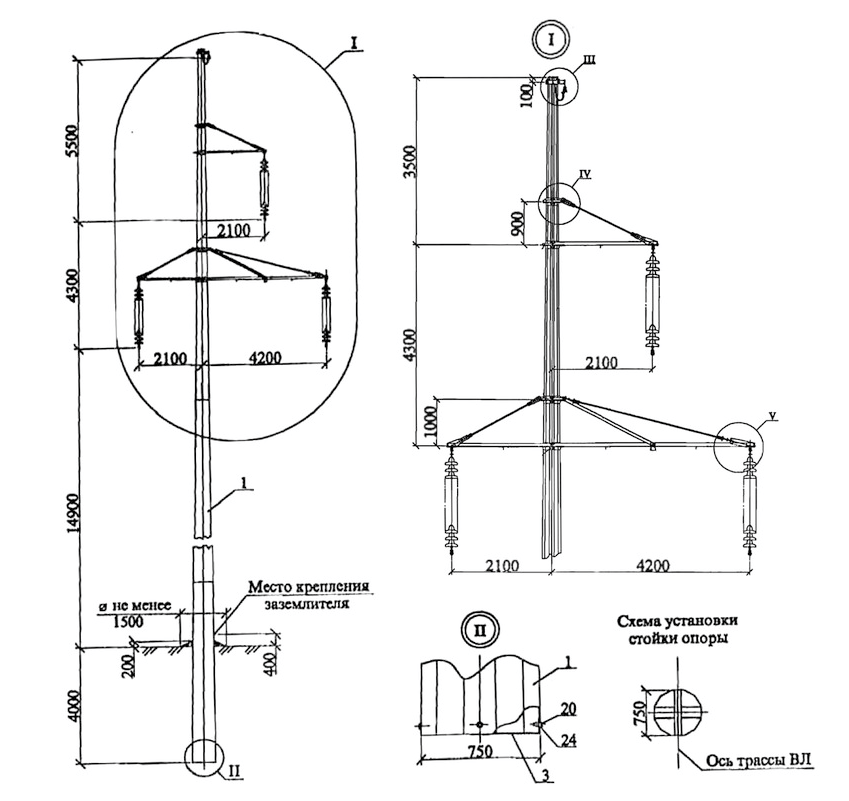

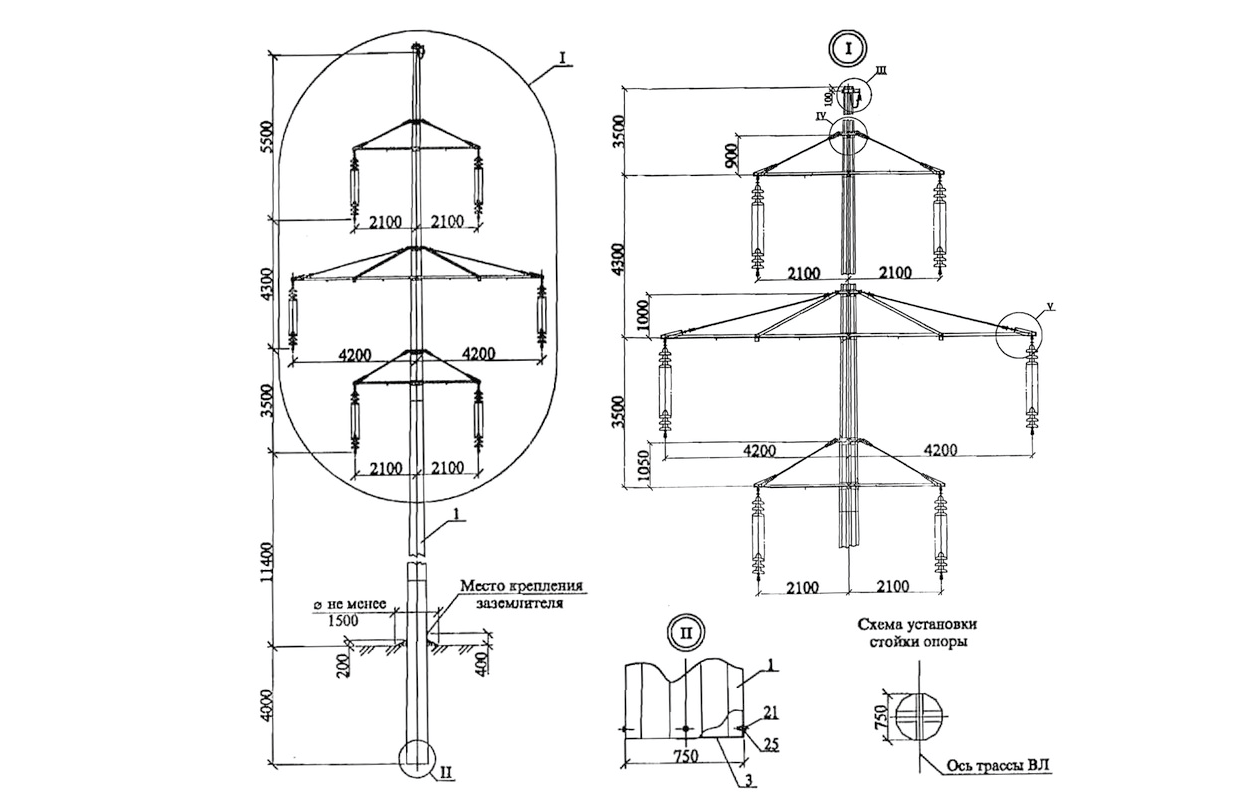

Виконуємо проміжну одноланцюгову, проміжну дволанцюгову, проміжну дволанцюгову підвищену й анкерну опори. Піднімання на опору рекомендується виконувати з телескопічних вишок, за інвентарними драбинами або спеціальними інвентарними підйомними пристроями; для піднімання вище нижньої траверси передбачені стаціонарні сходи, а за бажанням ними можна обладнати весь стовбур опори.

Виготовлення

Сталеві конструкції виготовляємо за технічними умовами, погодженими з авторами проєкту. Усі елементи опор розробляємо з урахуванням вимог до виробів, що підлягають гарячому цинкуванню за ДСТУ EN ISO 1461:2024. Поверхня гнутих стійок на відстані 4,5 м від комля має бітумне покриття завтовшки не менше 3 мм або інше ізоляційне покриття.

Стійки оснащують кришками для вершини й діафрагмами жорсткості в комлі, що одночасно є елементами обпирання опори на ґрунт. Нижні й середні секції стійок у вершині мають діафрагми жорсткості, що запобігають зминанню телескопічного стику під час роботи опори за розрахункових навантажень.

Область застосування

Сталеві опори ПЛ 110 кВ призначені для застосування в I–V вітрових районах і I–IV районах за ожеледицею в населеній і ненаселеній місцевості. Кутова анкерна опора допускає максимальний кут повороту траси ПЛ 45°.

Закріплення в ґрунті проміжних опор і опор анкерного типу передбачають, як правило, без ригеля в свердленому котловані глибиною 4 м; за потреби встановлюють ригель за розрахунком. Зворотну засипку виконують піщано-гравійною або піщано-цементною сумішшю. Заземлення виконують за ПУЕ (редакція 2026 р.); основні вимоги — у наступному розділі.

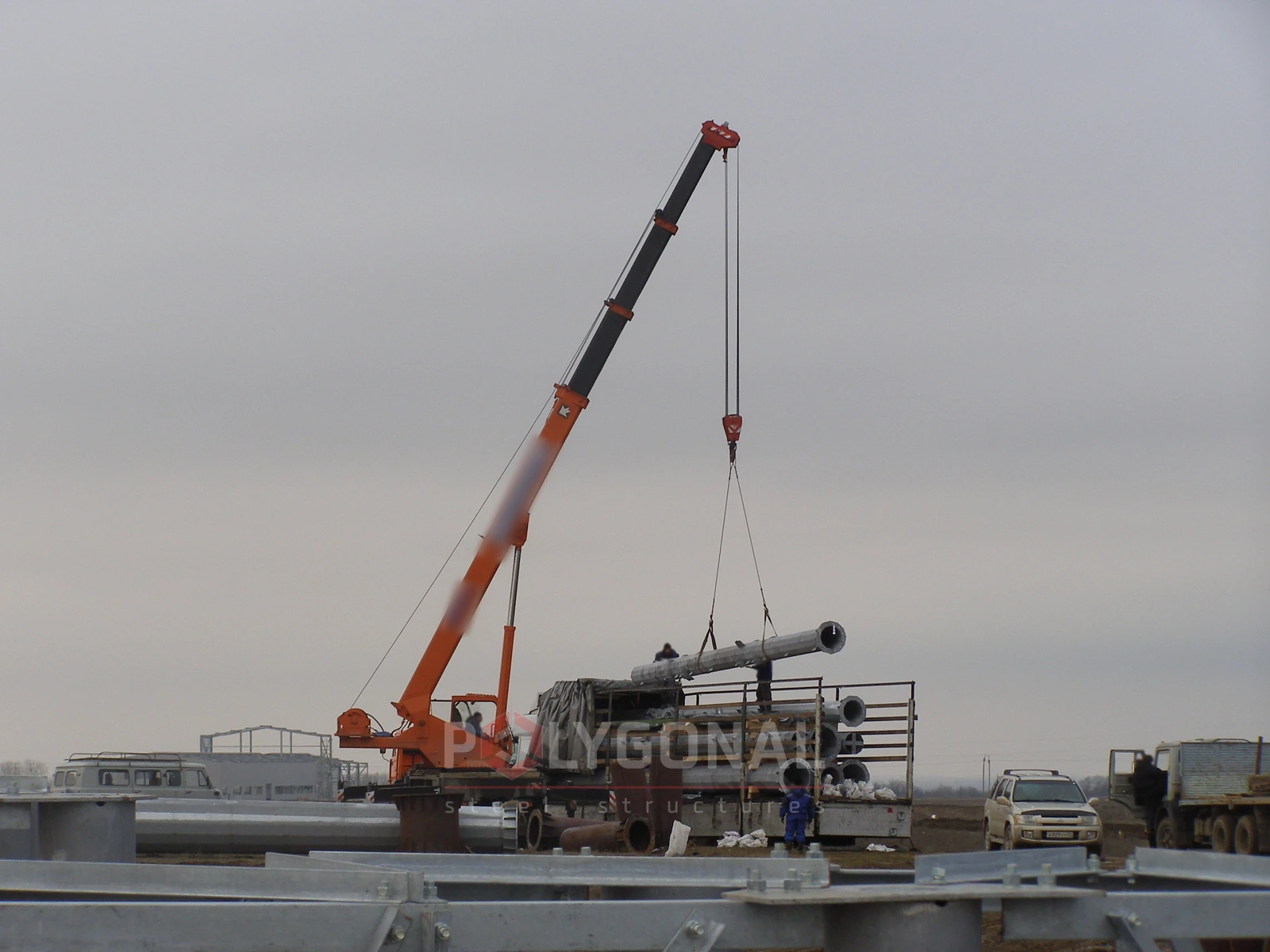

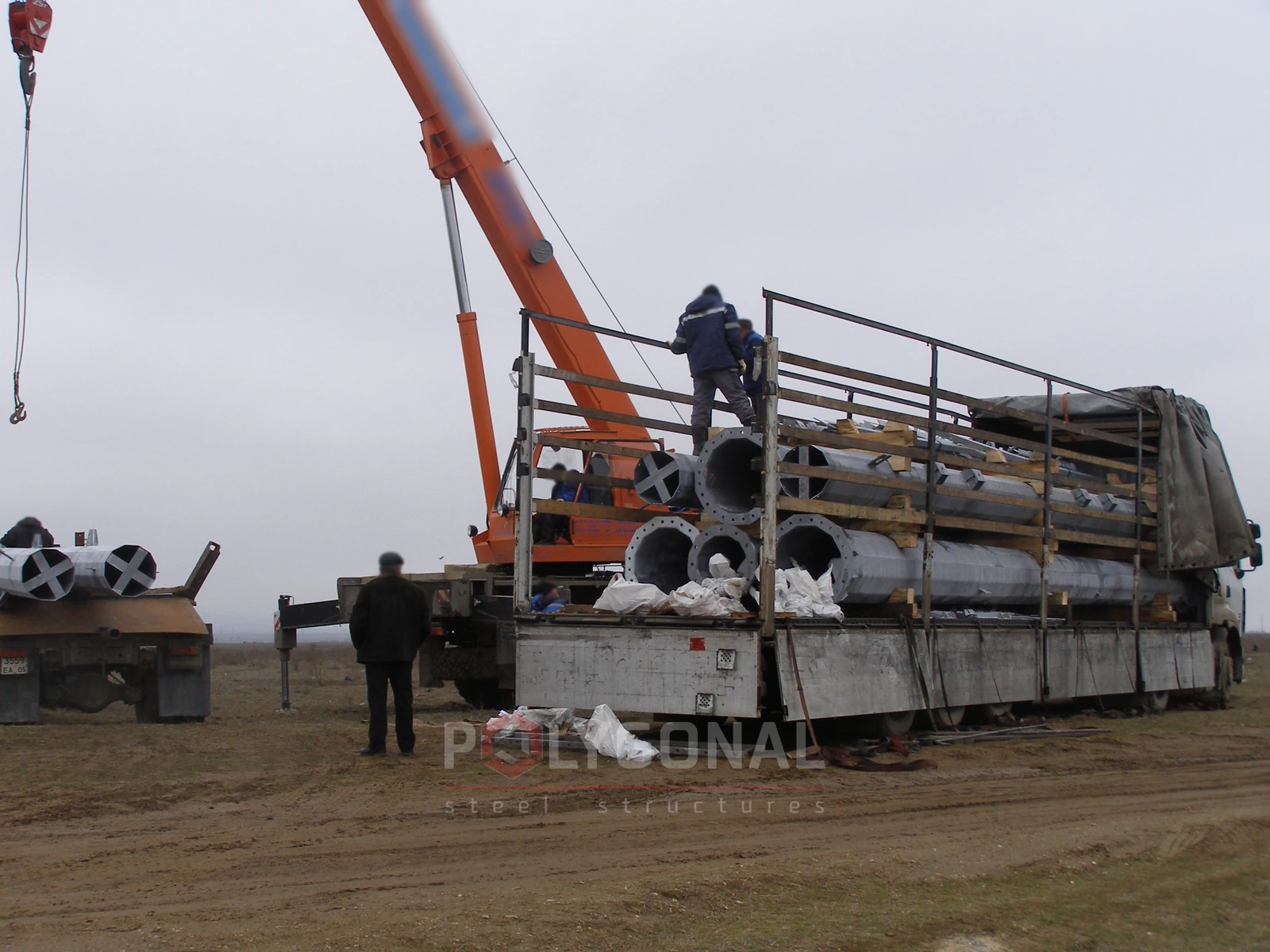

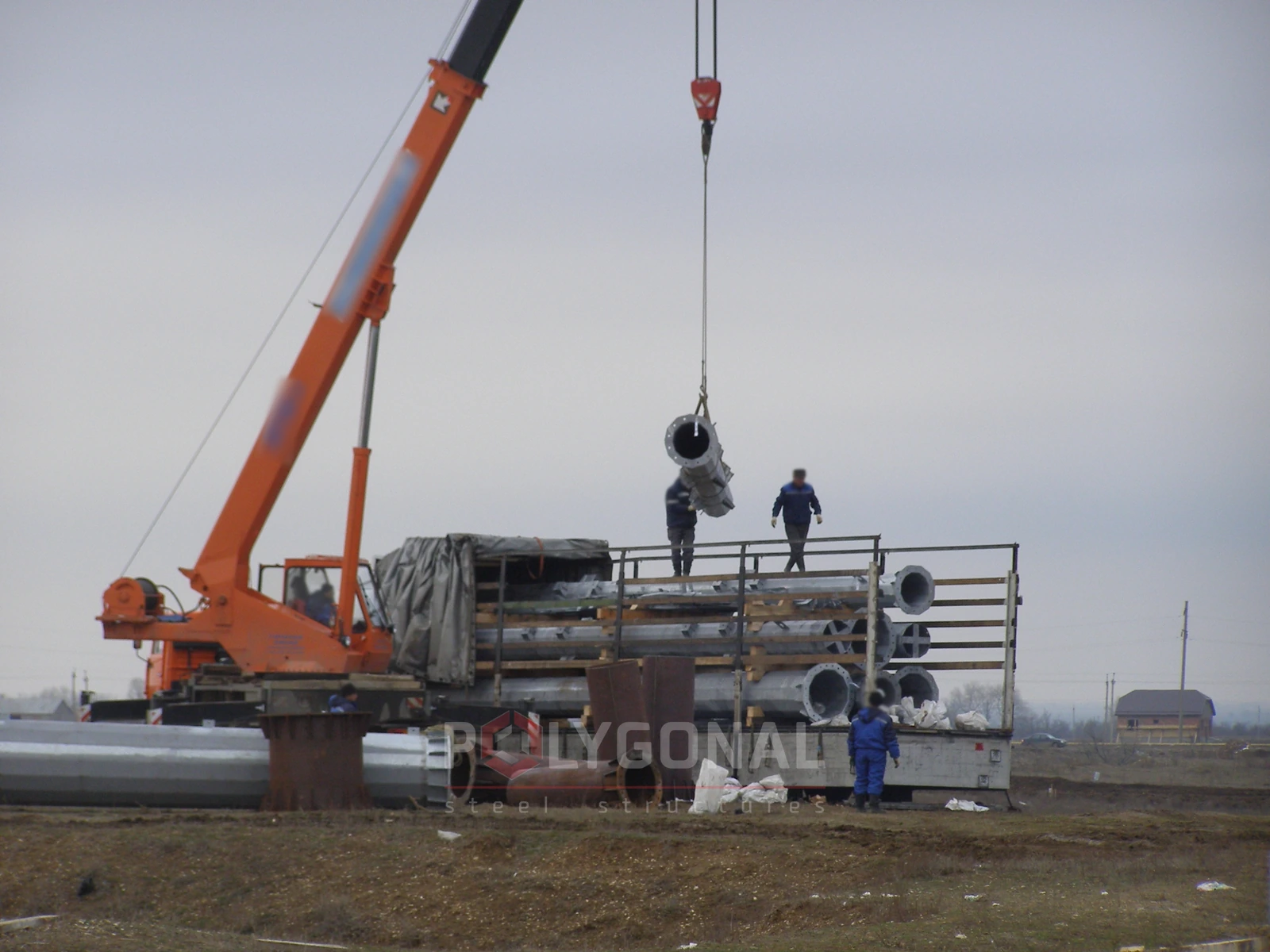

Стропування готових елементів слід виконувати так, щоб не виникали залишкові деформації, вм’ятини й пошкодження оцинкованого покриття; стійки складають у штабелі з дерев’яними підкладками. Під час монтажу опор, проводів і тросів дотримуються загальних правил техніки безпеки в будівництві.

Заземлення опор ПЛ 110 кВ за ПУЕ

За ПУЕ (редакція 2026 р.) опори, що мають грозозахисний трос чи інший пристрій блискавкозахисту, слід заземлювати. Опір їхнього заземлювального пристрою за висоти опори до 50 м не має перевищувати значень табл. 2.5.29, а за висоти понад 50 м має бути вдвічі меншим. Таблиця задає 10 Ом для питомого еквівалентного опору ґрунту ρ до 100 Ом·м, 15 Ом для ρ понад 100 до 500, 20 Ом для ρ понад 500 до 1000, 30 Ом для ρ понад 1000 до 5000 і 0,006·ρ Ом для ρ понад 5000. На дволанцюгових і багатоланцюгових опорах опір рекомендовано зменшувати вдвічі за будь-якої висоти. Для гірських ліній вище 700 м над рівнем моря значення табл. 2.5.29 можна збільшити втричі. На лініях, захищених тросом, опору, який задають за умовами блискавкозахисту, треба досягати за від’єднаного троса, а за іншими умовами — за не від’єднаного (п. 2.5.127).

Залізобетонні фундаменти опор можна використовувати як природні заземлювачі, якщо анкерні болти металево з’єднано з арматурою, а залізобетон не має полімерної гідроізоляції (п. 2.5.128). Є два винятки. На перетині із залізницею арматуру залізобетонних опор і приставок, що обмежують прогін перетину, заземлювачем використовувати не можна (п. 2.5.211). Другий залежить від ґрунту: у глинистих, суглинистих, супіщаних і подібних ґрунтах з ρ ≤ 1000 Ом·м арматуру фундаментів і опор використовують як природний заземлювач без додаткового укладання або разом зі штучними, а в ґрунтах з ρ > 1000 Ом·м потрібного опору треба досягати лише штучними заземлювачами (п. 2.5.129).

Заземлювальних провідників (спусків) на опорі 110 кВ має бути не менше двох, кожен перерізом не менше 35 мм², а для однодротових — діаметром не менше 10 мм (п. 2.5.132). Заземлювачі зазвичай прокладають на глибині не менше 0,5 м, а в орній землі — на глибині 1 м (п. 2.5.133). Це вимоги до проєкту лінії: остаточні значення для конкретної ПЛ проєктувальник бере з чинного тексту ПУЕ.

Чим ці опори кращі за альтернативи

Дванадцятигранний замкнений профіль можна повністю оцинкувати гарячим цинкуванням, тоді як у решітчастих опорах поширені зварні з’єднання внапуск без замкнутого шва, які за правилами цинкування неприпустимі — це дає багатогранним опорам довший строк служби порівняно з решітчастими й залізобетонними альтернативами. Докладніше — у статті Опори ЛЕП: багатогранні, решітчасті чи залізобетонні.

Проміжні й анкерні опори: як розподіляються ролі

Проміжні опори лише підтримують проводи й троси на прямих ділянках траси; їх у лінії більшість. Анкерні опори сприймають різницю натягу проводів: їх ставлять на переходах через перешкоди, у місцях зміни марки чи перерізу проводів і на кутах повороту; кутові анкерні опори розраховують на певний кут повороту траси.

Для 110 кВ виконуємо проміжні одноланцюгові, проміжні дволанцюгові, проміжні дволанцюгові підвищені й анкерні опори; конструкцію добирають під конкретний проєкт лінії.

Що потрібно для розрахунку й замовлення

Надішліть вихідні дані лінії: кількість ланцюгів, марку й переріз проводів, схему траси з кутами повороту, район за вітром і ожеледицею, ґрунтові умови. За наявності креслень КМ ми розробимо КМД; якщо їх немає, розробимо КМ. Також можна заповнити бланк технічного завдання на опору ЛЕП.
