Сталеві багатогранні опори ПЛ 220 кВ

Застосування багатогранних опор ПЛ 220 кВ

ПОЛІГОНАЛЬ проєктує й виготовляє сталеві багатогранні опори повітряних ліній електропередачі 220 кВ. Застосування на ПЛ 220 кВ виключно ґратчастих сталевих опор чинної уніфікації в низці випадків ускладнює їх встановлення, особливо в міських та обмежених умовах. У таких умовах доцільніше застосовувати анкерно-кутові опори нового покоління на основі сталевих багатогранних стійок.

Багатогранні сталеві опори легші за металеві ґратчасті, можуть бути виконані компактними секціями заданої довжини, не схильні до руйнувань або пошкоджень під час перевезення й дають змогу зменшити обсяг транспортних і вантажно-розвантажувальних робіт. Їх можна застосовувати в I–IV районах за вітром і ожеледицею в ненаселеній і населеній місцевості, у слабоагресивних і середньоагресивних середовищах.

Типи опор ПЛ 220 кВ

Для ПЛ 220 кВ, як правило, розробляють чотири типи одноланцюгових анкерно-кутових опор: кінцева; анкерна; кутова анкерна на кут повороту ПЛ до 60°; кутова анкерна на кут повороту ПЛ до 20°. Їх виконують з однієї стійки, а конструкція передбачає встановлення на фундамент за допомогою фланців на нижніх секціях.

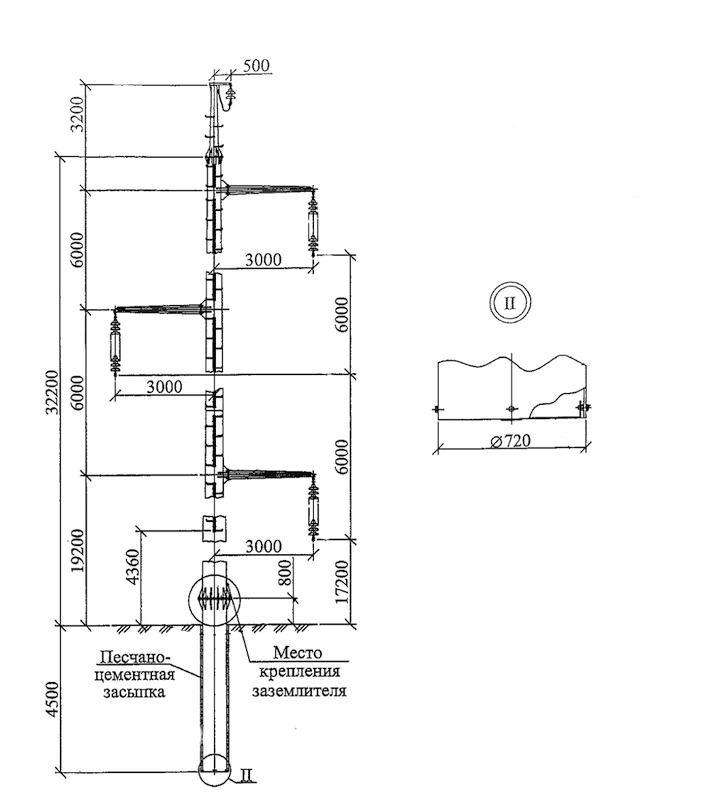

Одноланцюгові проміжні опори ПЛ 220 кВ на основі багатогранних стійок розробляють в одному з трьох варіантів:

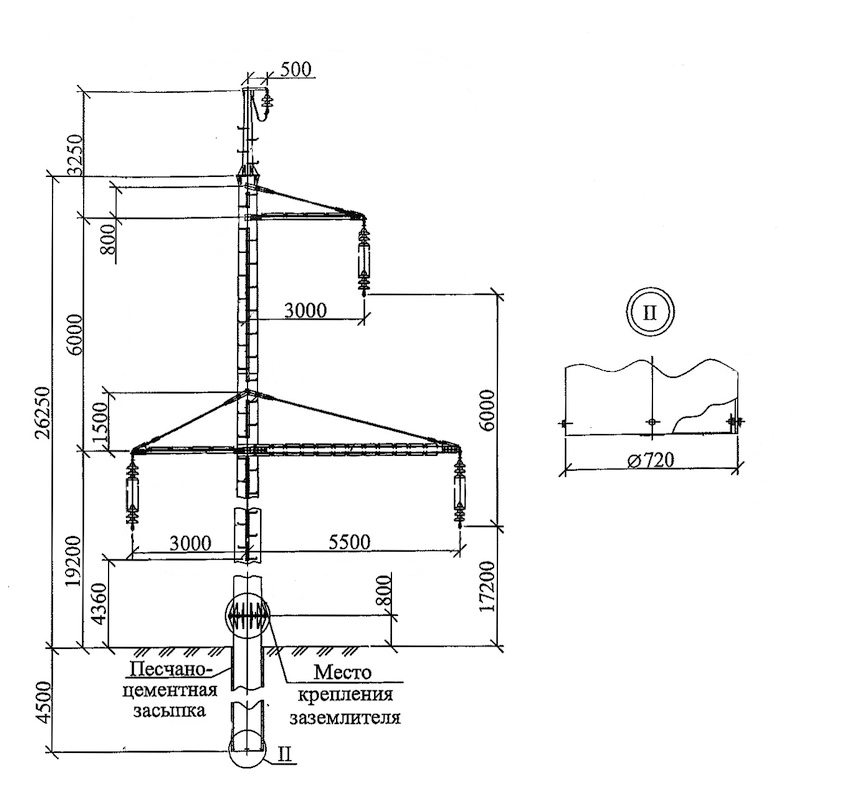

• із традиційним розташуванням проводів: один провід нагорі опори й два — на 6,0 м нижче; для звичайної місцевості — поля, степу тощо;

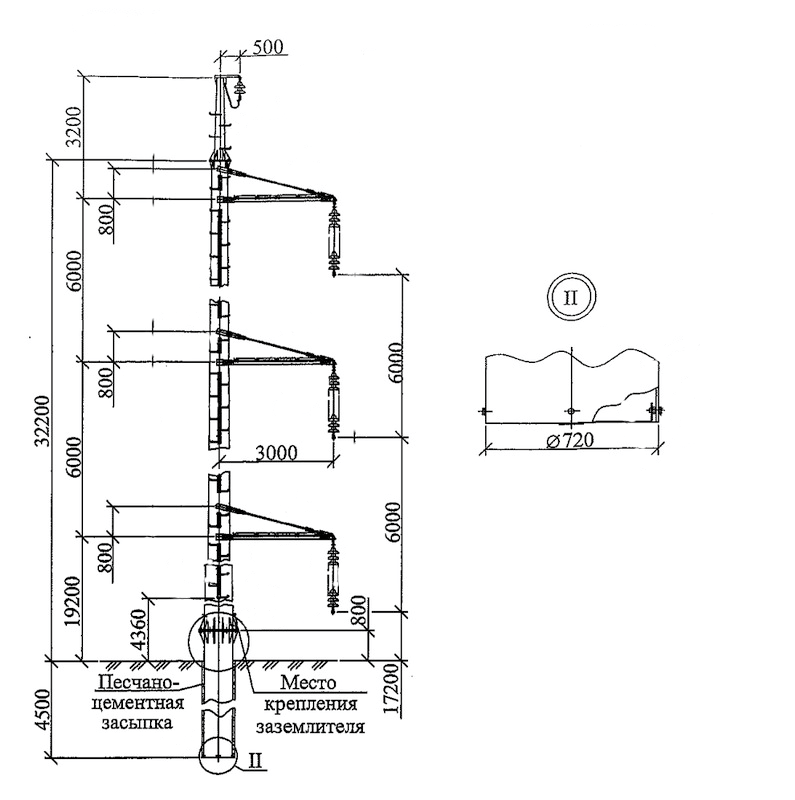

• з одностороннім розташуванням проводів: для місцевості на кшталт лісових масивів та в обмежених умовах;

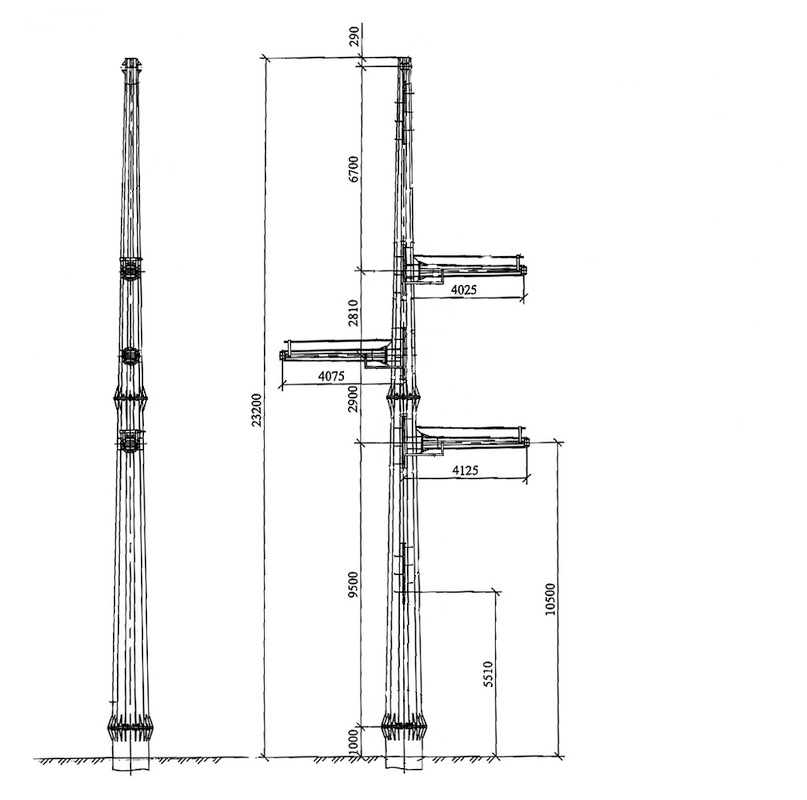

• з багатогранними траверсами: для міських умов, з можливістю обслуговування опор ПЛ з телескопічних вишок.

Опори встановлюють на фундамент у вигляді сталевої труби, що з’єднується з нижньою секцією опори фланцями. На опорах передбачено підвішування проводів АС 300/39 та АС 400/51; як грозозахисний трос — канат ТК11.

Розрахунок опор

Опори розраховують за методом граничних станів, основні положення якого спрямовані на забезпечення безвідмовної роботи конструкцій з урахуванням мінливості властивостей матеріалів, навантажень і впливів, геометричних характеристик конструкцій та умов їх роботи. Граничні стани, за якими розраховують опори, їх фундаменти й основи, поділяють на дві групи. До першої належать стани, що ведуть до втрати несучої здатності елементів або їх повної непридатності до експлуатації, тобто до руйнування будь-якого характеру: стани за найбільших зовнішніх навантажень і за найнижчої температури, коли виникають найбільші згинальні або обертальні моменти на опори, найбільші стискальні або розтягувальні зусилля на опори й фундаменти. До другої — стани, у яких виникають недопустимі деформації, переміщення чи відхилення елементів, що порушують нормальну експлуатацію (найбільші прогини опор).

Метод має на меті не допустити, із певною ймовірністю, настання граничних станів першої та другої груп під час експлуатації, а також першої групи під час виконання робіт із спорудження ПЛ. Вимоги ПУЕ (редакція 2026 р.) до заземлення опор ПЛ 220 кВ наведено в розділі нижче. Під час монтажу опор, проводів і тросів дотримуються загальних правил техніки безпеки в будівництві. Рекомендації з монтажу — у статті бази знань про монтаж багатогранних опор.

Заземлення опор ПЛ 220 кВ за ПУЕ

Згідно з ПУЕ (ред. 2026 р.), п. 2.5.127, заземлювати слід опори з грозозахисним тросом або іншими пристроями блискавкозахисту, а також опори, на яких установлено трансформатори, роз’єднувачі, запобіжники чи інші апарати. Опір заземлювального пристрою опори з тросом чи іншими пристроями блискавкозахисту не має перевищувати значень табл. 2.5.29; вони залежать від питомого еквівалентного опору ґрунту ρ: до 100 Ом·м — 10 Ом, понад 100 до 500 — 15 Ом, понад 500 до 1000 — 20 Ом, понад 1000 до 5000 — 30 Ом, понад 5000 — 6·10⁻³·ρ Ом.

Ці значення стосуються опор заввишки до 50 м, а на вищих опір має бути вдвічі меншим. На двоколових і багатоколових (дво- та багатоланцюгових) опорах удвічі зменшувати опір рекомендовано за будь-якої висоти. Для опор з апаратами на ПЛ 110 кВ і вище опір не повинен перевищувати значення табл. 2.5.29. Для опор гірських ПЛ, розміщених на висоті понад 700 м над рівнем моря, значення табл. 2.5.29 можна збільшувати втричі. Якщо лінію захищено тросом, опір, потрібний за умовами блискавкозахисту, має бути досягнуто за від’єднаного троса, а потрібний за іншими умовами — коли трос не від’єднано (п. 2.5.127).

На опорах ПЛ 110 кВ і вище має бути не менше двох заземлювальних спусків; переріз кожного — не менше 35 мм², а діаметр однодротового — не менше 10 мм. У районах із середньорічною відносною вологістю повітря від 60 % і за середньо- та сильноагресивного середовища спуски в місці входу в ґрунт слід захищати від корозії (п. 2.5.132).

Залізобетонні фундаменти опор ПЛ 110 кВ і вище можна використовувати як природні заземлювачі, якщо анкерні болти металево з’єднано з арматурою, а бетон не має полімерної гідроізоляції (п. 2.5.128). Виняток — залізобетонні опори й приставки, що обмежують прогін перетину із залізницею: їхню арматуру використовувати як заземлювач не допускається (п. 2.5.211). У глинистих, суглинистих, супіщаних та подібних ґрунтах з ρ ≤ 1000 Ом·м арматуру фундаментів і опор використовують як природні заземлювачі — окремо або разом зі штучними. У ґрунтах з ρ понад 1000 Ом·м потрібного опору треба досягати лише штучними заземлювачами (п. 2.5.129).

Норми приймально-здавальних випробувань (п. 1.8.202) передбачають перевірку заземлювальних пристроїв на ПЛ: на всіх опорах у населеній місцевості, на ділянках з найагресивнішими, зсувними, видувними та погано провідними ґрунтами й, крім того, не менш як на 2 % опор від загальної кількості опор із заземлювачами. Остаточні значення для конкретної лінії проєктувальник бере з чинного тексту ПУЕ.

Коли для ліній 220 кВ обирають багатогранні опори

• міські й обмежені умови, де ґратчаста опора потребує великої площі під базу;
• лісові масиви й вузькі просіки: одностороннє розташування проводів зменшує ширину траси;
• перехід перешкод і реконструкція ліній, де потрібен швидкий монтаж компактними секціями;
• складні поворотні й кінцеві ділянки, де застосовують анкерно-кутові опори нового покоління.

Що потрібно для розрахунку й замовлення

Надішліть вихідні дані лінії: кількість ланцюгів, марку проводів і грозозахисного троса, схему траси з кутами повороту, район за вітром і ожеледицею, ґрунтові умови. Ми запропонуємо тип опор і фундаментів, розрахуємо вартість і терміни. Можна заповнити бланк технічного завдання на опору ЛЕП.
