Освітлення пішохідних переходів
Як освітити пішохідний перехід так, щоб водій помітив пішохода здалеку: вимоги до освітленості, джерела світла, світильники, схеми встановлення.
Зміст

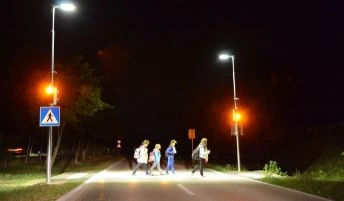

Фотометричні вимоги
Водій, що під’їжджає, має чітко бачити пішохода. Світильник просто над переходом для цього не найкращий варіант: потрібен помітний контраст між переходом і поверхнею дороги. Його дає асиметричний розподіл світла. Пішохід з боку водія отримує високу вертикальну освітленість, а сам перехід — високу горизонтальну, тож його видно здалеку.
Міжнародні рекомендації й стандарти точних вимог до такого освітлення не встановлюють. Є лише краща практика кількох європейських країн; за яскравості дорожнього покриття від 1 до 2 кд/м² вона зводиться до таких мінімумів:
- середня вертикальна освітленість на осі переходу на висоті 1 м: Ev ≥ 40 лк;
- рівномірність вертикальної освітленості на смузі дороги перед водієм: 0,20;
- середня горизонтальна освітленість на самому переході, на рівні землі: Eh ≥ 80 лк;
- рівномірність горизонтальної освітленості: 0,30.
Фотометричні вимоги
Джерела світла
Перехід має відрізнятися від решти дороги ще й кольором світла. Якщо дорогу освітлено, скажімо, натрієвими лампами високого тиску, на їхньому тлі добре працює біле світло (індекс передачі кольору CRI ≥ 65). Рекомендуємо холодні білі світлодіоди: разом із різко асиметричним розподілом світла вони дають дуже добрий результат.
Світильник
Світильник для переходу має бути герметичним не гірше за IP 65, щоб якомога довше зберігати початкові характеристики протягом усього строку служби. Застосовуємо спеціальну оптику з виразним асиметричним розподілом світла: вона створює візуальний комфорт і водіям, і пішоходам.
Освітлення переходів суттєво зменшує кількість і тяжкість аварій у критичних зонах, як-от біля шкіл чи на завантажених дорогах.

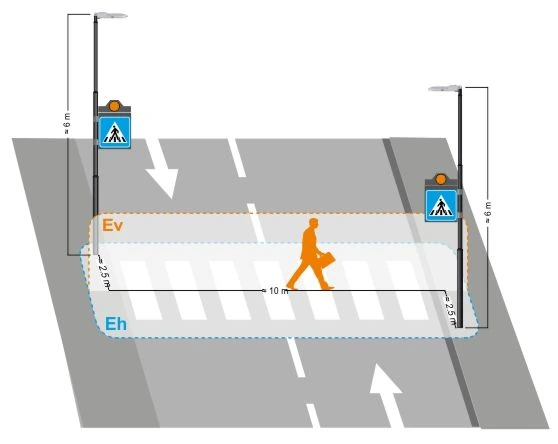

Схема встановлення
Світильники ставлять на відстані 1 м від переходу, на висоті від 5 до 6 м.
- за одностороннього руху через 2-смугову дорогу перехід може освітлювати один світильник;
- за двостороннього руху потрібно щонайменше 2 світильники, щоб створити позитивний контраст для руху в обох напрямках;
- на 3-смуговій дорозі з одностороннім рухом потрібні два світильники, по одному з кожного боку.
Схема встановлення
Приклади комплектації систем

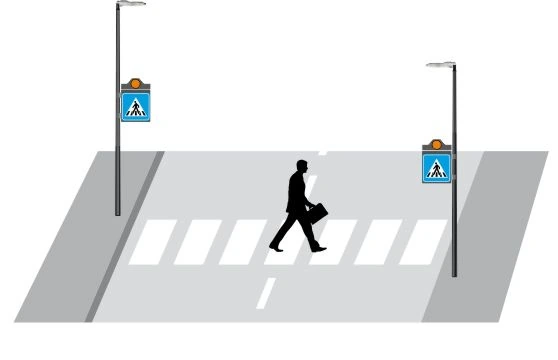

Комплект 1: 2 світильники, 2 дорожні знаки 60×60 із LED-підсвічуванням, 2 жовті сигнальні світлофори, 2 сталеві оцинковані опори.

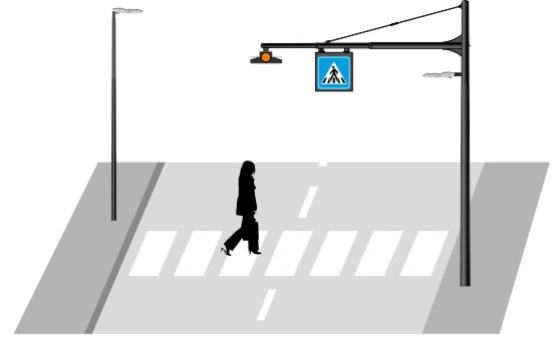

Комплект 2: 2 світильники, 1 дорожній знак 90×90 із LED-підсвічуванням, 1 жовтий сигнальний світлофор, 1 сталева оцинкована опора, 1 сталева оцинкована опора з консоллю.

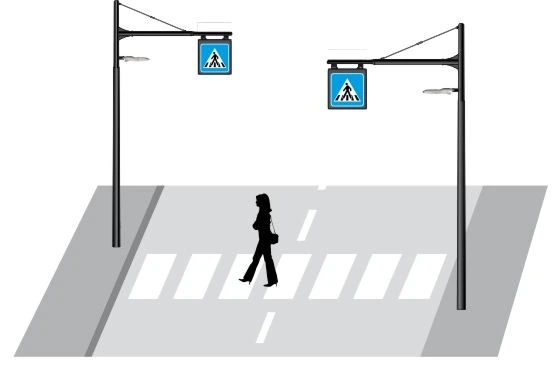

Комплект 3: 2 світильники, 2 дорожні знаки 90×90 із LED-підсвічуванням, 2 сталеві оцинковані опори з консоллю.

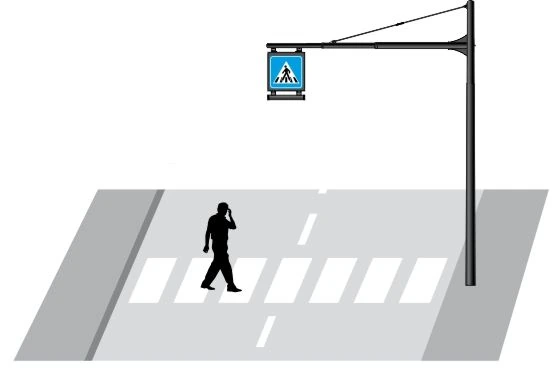

Комплект 4: 1 світильник, 1 дорожній знак 90×90 із LED-підсвічуванням, 1 сталева оцинкована опора з консоллю.
Докладніше про комплекти й конструкції читайте в каталозі Системи освітлення пішохідних переходів.
Приклади комплектації систем
Приклад: опори біля переходу
Умовний приклад: двосторонній рух, перехід завширшки 4 м, вісь переходу — на позначці 60 м уздовж дороги, тож краї переходу — на 58 і 62 м. Звичайні опори вуличного освітлення стоять на позначках 30, 60 і 90 м. Опору на 60 м замінюємо двома опорами переходу й ставимо їх на відстані 1 м від країв переходу. Опора на 57 м обслуговує транспорт, що їде з боку позначки 30 м, а опора на 63 м — зустрічний напрямок: кожна освітлює перехід і зону очікування пішоходів з боку, звідки наближається транспорт.
| Що визначаємо | Розрахунок | Результат |
|---|---|---|
| Опори переходу, 1 м від краю | 60 ± (4 ÷ 2 + 1) | 57 і 63 м |
| Відстань між опорами переходу | 63 − 57 = 4 + 2 × 1 | 6 м |
| Проміжки до звичайних опор | 57 − 30 і 90 − 63 | 27 і 27 м |
Приклад умовний: остаточне положення опор визначає світлотехнічний розрахунок.
Чек-лист і типові помилки
- перед замовленням з’ясуйте напрямок руху, кількість смуг, ширину переходу, місце під опору й положення звичайних опор;
- вимоги до наземних пішохідних переходів — за чинним ДБН В.2.5-28:2018 зі Зміною № 1 (норми освітлення вулиць);
- помилка: світильник прямо над переходом замість асиметричної оптики з боку наближення транспорту;
- помилка: один світильник на двосторонній дорозі — для зустрічного напрямку немає позитивного контрасту;
- помилка: опори переходу додано без перевірки проміжків до звичайних опор.
Оновлено:
Поширені запитання про освітлення пішохідних переходів
На якій висоті ставити світильники біля пішохідного переходу?
5–6 м від землі й приблизно за 1 м від переходу. З такого положення світло падає на пішохода під потрібним кутом з боку водія.
Чи вистачить звичайного вуличного світильника над переходом?
Ні. Звичайний світильник рівномірно освітлює дорогу, а переходу потрібен акцент: висока вертикальна освітленість пішохода (Ev ≥ 40 лк) і висока горизонтальна освітленість самого переходу (Eh ≥ 80 лк). Досягають цього асиметричною оптикою.
Скільки світильників потрібно на перехід через двосмугову дорогу?
Залежить від напрямку руху. За одностороннього досить одного світильника, а за двостороннього потрібно щонайменше два, щоб створити контраст для водіїв у обох напрямках.
Чи треба додавати до освітлення переходу дорожній знак і світлофор?
Вони підвищують помітність переходу, особливо в темну пору доби, тому часто входять у комплект: сталева опора, світильник, дорожній знак 60×60 чи 90×90 см з LED-підсвічуванням і, за потреби, сигнальний світлофор. Приклади готових комплектів наведено вище. Докладніше дивіться в каталозі Системи освітлення пішохідних переходів.
Яке світло краще для переходу: тепле чи холодне?
Холодне біле (CRI ≥ 65). Воно краще контрастує з типовим жовтуватим світлом натрієвих ламп, якщо прилеглу дорогу освітлено ними.
Що робити, якщо звичайна опора вуличного освітлення припадає на перехід?
Краще не залишати світильник над переходом: замініть опору двома опорами переходу з асиметричною оптикою (за двостороннього руху — по одній на кожний напрямок), а проміжки до сусідніх опор перевірте розрахунком.
Яка відстань між опорами переходу вздовж дороги?
Якщо опори стоять на відстані 1 м від країв переходу, відстань дорівнює ширині переходу плюс 2 м: для переходу завширшки 4 м — 6 м. На схемі в каталозі опори стоять приблизно по 2,5 м від осі переходу, тобто між ними близько 5 м, що відповідає переходу завширшки близько 3 м. Це орієнтири: точне значення залежить від ширини переходу й визначається світлотехнічним розрахунком.
