Прожекторна щогла ПМ-20

Призначення ПМ-20

Щогла ПМ-20 — багатогранна прожекторна щогла висотою 20 м ряду ПМ: зі стаціонарною короною, без драбини й майданчика обслуговування. Такі щогли ставлять на транспортних розв’язках, в аеропортах, логістичних терміналах і сухих портах; увесь ряд ПМ — у статті Щогли ПМ: розміри й закладні.

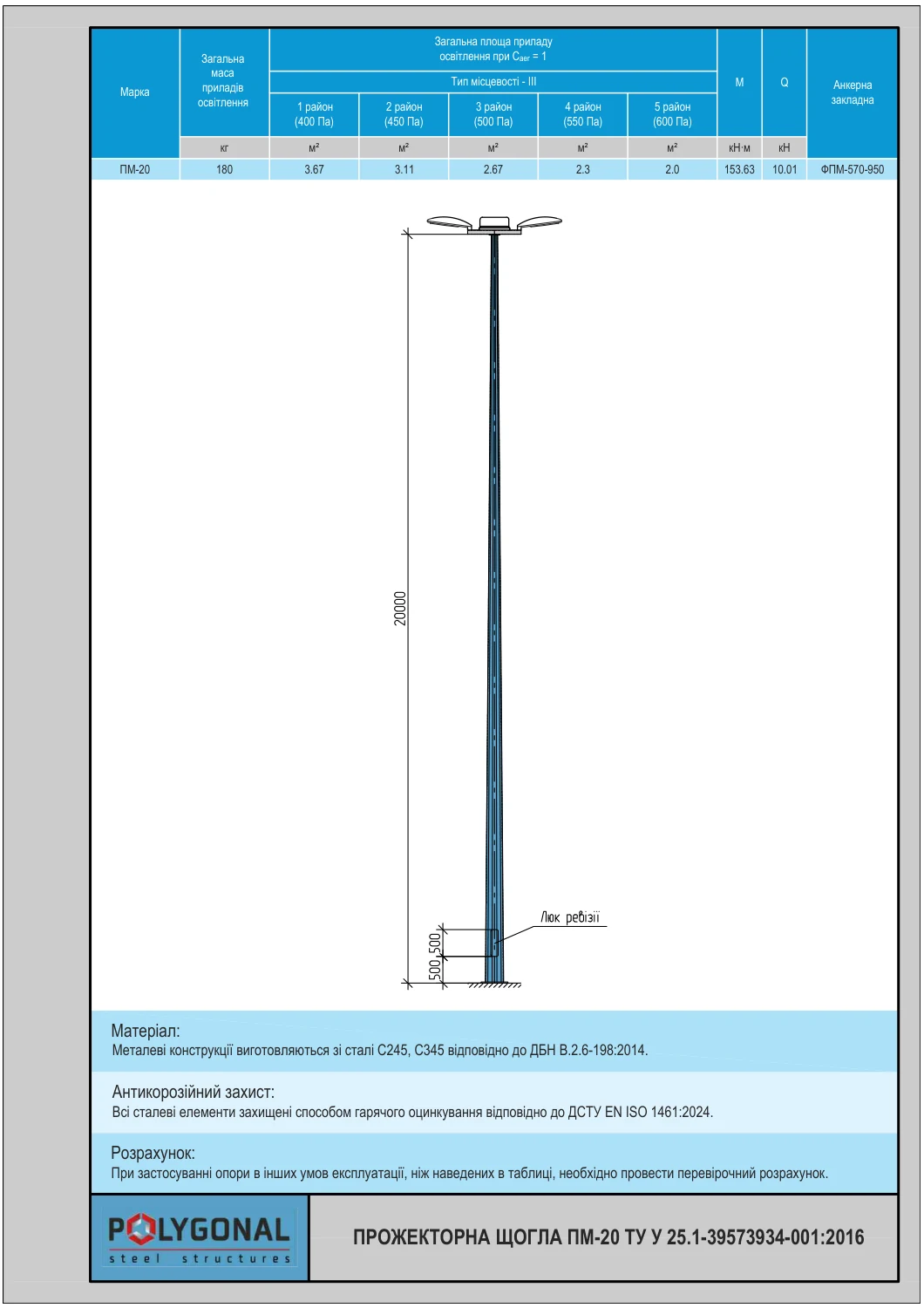

Допустима площа приладу освітлення залежить від вітрового району: від 3,67 м² у 1 районі (400 Па) до 2,0 м² у 5 районі (600 Па); загальна маса приладів освітлення — 180 кг. Значення подано для типу місцевості III при Cаер = 1.

Щогла стоїть на анкерній закладній ФПМ-570-950; розміри закладних усього ряду — в таблиці статті про ряд ПМ.

Верх ряду ПМ: найбільший момент і найширша плита

Це найвища щогла ряду, 20 м. Момент в основі сягає 153,63 кН·м, поперечна сила — 10,01 кН, діаметр опорної плити — 470 мм, закладна ФПМ-570-950 із 12 анкерами М30. Допустима площа за 400 Па найбільша, 3,67 м²; за 600 Па вона, як і в усіх, 2,0 м².

У порівнянні з ПМ-12 площа за 500 Па виросла лише на 0,14 м², або на 5,5 %, а момент збільшився в 2,4 раза. Вищі майданчики дають щогли ПМК із мобільною короною, 20–40 м: докладніше в статті про щогли ПМК.

Як замовити ПМ-20

Ціну ПМ-20 розраховуємо за запитом: надішліть вітровий район, кількість і тип прожекторів та місце встановлення.
