Прожекторна щогла ПМ-14
Багатогранна прожекторна щогла ПМ-14 висотою 14 м зі стаціонарною короною, без драбини й майданчика обслуговування; площа приладу освітлення до 3,4 м² у 1 вітровому районі.

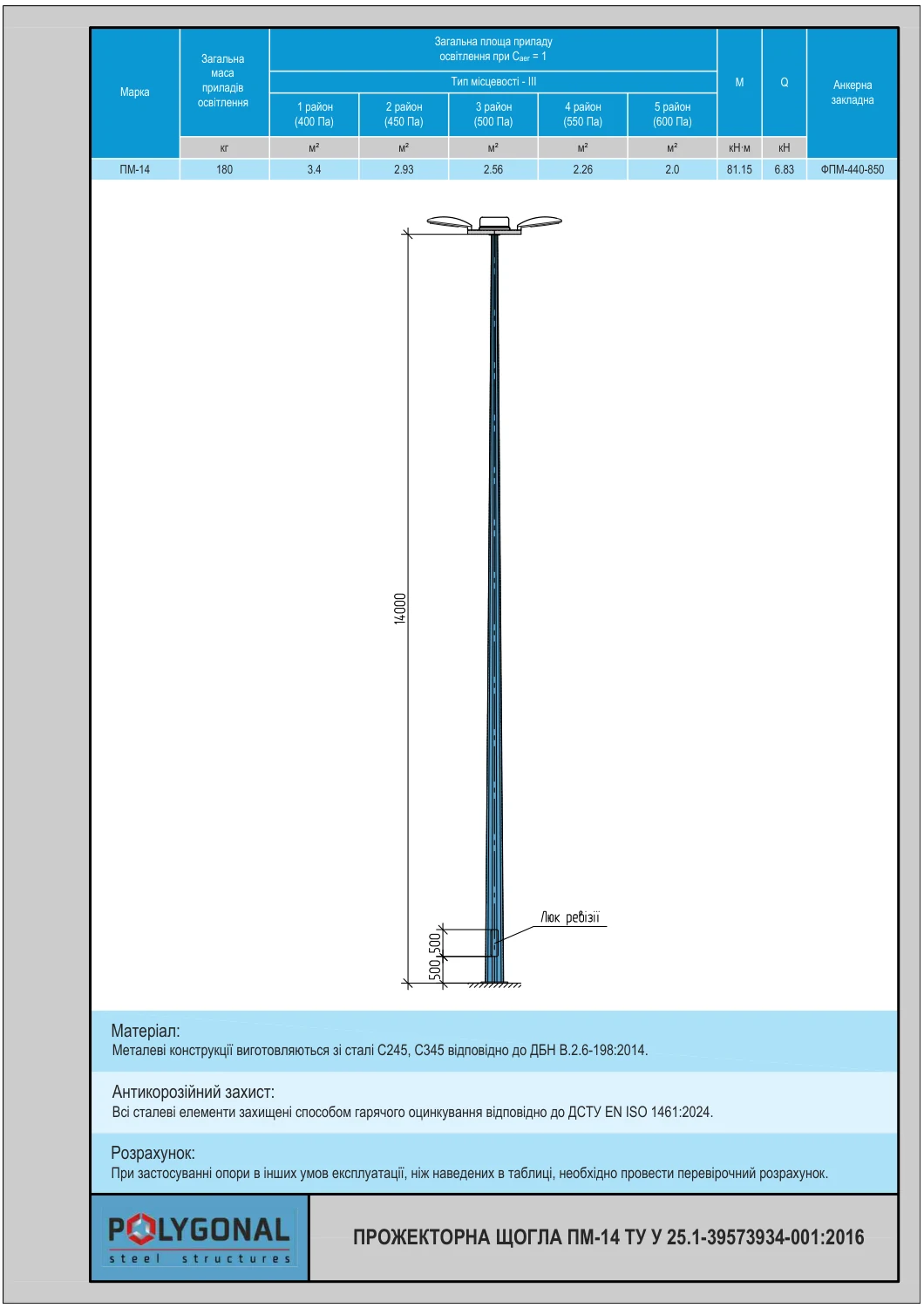

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПМ-14
| Параметр | Значення |
|---|---|
| Висота, H | 14 м |
| Загальна маса приладів освітлення | 180 кг |
| Загальна площа приладу освітлення: 1 район (400 Па) | 3,4 м² |
| 2 район (450 Па) | 2,93 м² |
| 3 район (500 Па) | 2,56 м² |
| 4 район (550 Па) | 2,26 м² |
| 5 район (600 Па) | 2,0 м² |
| Згинальний момент, M | 81,15 кН·м |
| Поперечна сила, Q | 6,83 кН |
| Анкерна закладна | ФПМ-440-850 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Площі подано при Cаер = 1 для типу місцевості III.
Призначення ПМ-14
Щогла ПМ-14 — багатогранна прожекторна щогла висотою 14 м ряду ПМ: зі стаціонарною короною, без драбини й майданчика обслуговування. Такі щогли ставлять на транспортних розв’язках, в аеропортах, логістичних терміналах і сухих портах; увесь ряд ПМ — у статті Щогли ПМ: розміри й закладні.
Допустима площа приладу освітлення залежить від вітрового району: від 3,4 м² у 1 районі (400 Па) до 2,0 м² у 5 районі (600 Па); загальна маса приладів освітлення — 180 кг. Значення подано для типу місцевості III при Cаер = 1.
Щогла стоїть на анкерній закладній ФПМ-440-850; розміри закладних усього ряду — в таблиці статті про ряд ПМ.
Від 12 до 14 м: що змінюється в закладній
Додаткові 2 м майданчика мало змінюють допустиму площу: за 500 Па вона зростає лише з 2,53 до 2,56 м². Зате момент в основі збільшується з 63,21 до 81,15 кН·м, майже на 28 %. Анкерів тут уже 12, а їхній діаметр знижується до М27; закладна ФПМ-440-850.
Отже, піднімаючи прожектори на 2 м, більше приладів ви не отримаєте, а навантаження на фундамент зростає. Масу обладнання таблиця для всіх висот береться однаковою, 180 кг: якщо ваші прожектори важчі, потрібен окремий розрахунок.
Як замовити ПМ-14
Ціну ПМ-14 розраховуємо за запитом: надішліть вітровий район, кількість і тип прожекторів та місце встановлення.
