Прожекторна щогла ПМ-16
Багатогранна прожекторна щогла ПМ-16 висотою 16 м зі стаціонарною короною, без драбини й майданчика обслуговування; площа приладу освітлення до 3,48 м² у 1 вітровому районі.

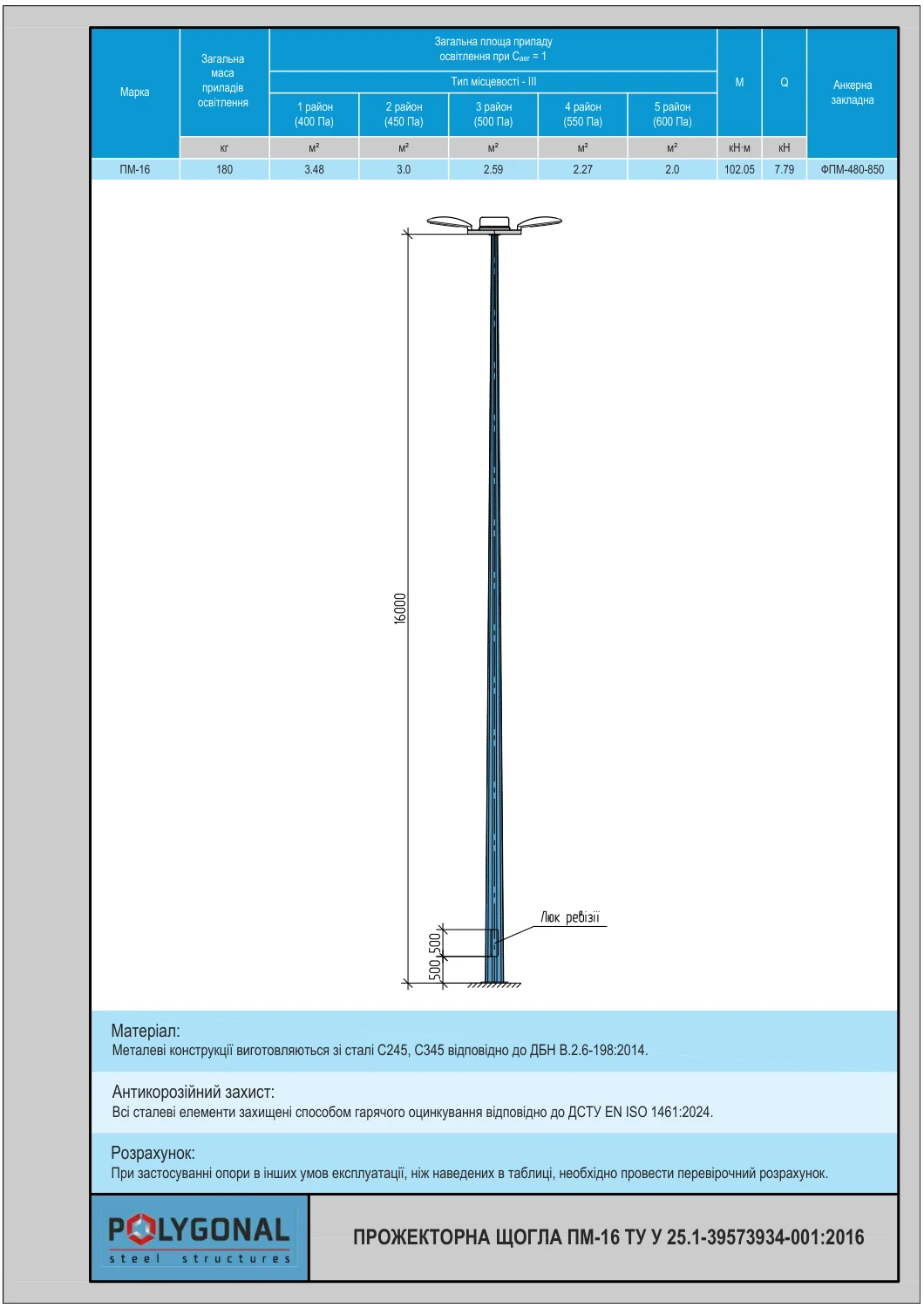

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПМ-16
| Параметр | Значення |
|---|---|
| Висота, H | 16 м |
| Загальна маса приладів освітлення | 180 кг |
| Загальна площа приладу освітлення: 1 район (400 Па) | 3,48 м² |
| 2 район (450 Па) | 3,0 м² |
| 3 район (500 Па) | 2,59 м² |
| 4 район (550 Па) | 2,27 м² |
| 5 район (600 Па) | 2,0 м² |
| Згинальний момент, M | 102,05 кН·м |
| Поперечна сила, Q | 7,79 кН |
| Анкерна закладна | ФПМ-480-850 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Площі подано при Cаер = 1 для типу місцевості III.
Призначення ПМ-16
Щогла ПМ-16 — багатогранна прожекторна щогла висотою 16 м ряду ПМ: зі стаціонарною короною, без драбини й майданчика обслуговування. Такі щогли ставлять на транспортних розв’язках, в аеропортах, логістичних терміналах і сухих портах; увесь ряд ПМ — у статті Щогли ПМ: розміри й закладні.
Допустима площа приладу освітлення залежить від вітрового району: від 3,48 м² у 1 районі (400 Па) до 2,0 м² у 5 районі (600 Па); загальна маса приладів освітлення — 180 кг. Значення подано для типу місцевості III при Cаер = 1.
Щогла стоїть на анкерній закладній ФПМ-480-850; розміри закладних усього ряду — в таблиці статті про ряд ПМ.
Середина ряду: цифри, на які спиратися в запиті
Для 16 м таблиця дає 2,59 м² за 500 Па, поперечну силу 7,79 кН і момент 102,05 кН·м. Закладна ФПМ-480-850 з 12 анкерами М27, як у ПМ-14, проте діаметр опорної плити більший, 380 мм проти 340 мм.
Обирайте її, коли 14 м не вистачає до потрібної висоти підвісу, а 18 м уже надлишок. Від меншої сусідки момент зростає на 26 %, від старшої відстає на 19 %. Для розв’язок, аеропортів, терміналів і сухих портів докладніше — у статті про вибір прожекторної щогли.
Як замовити ПМ-16
Ціну ПМ-16 розраховуємо за запитом: надішліть вітровий район, кількість і тип прожекторів та місце встановлення.
