Прожекторна щогла ПМ-12
Багатогранна прожекторна щогла ПМ-12 висотою 12 м зі стаціонарною короною, без драбини й майданчика обслуговування; площа приладу освітлення до 3,32 м² у 1 вітровому районі.

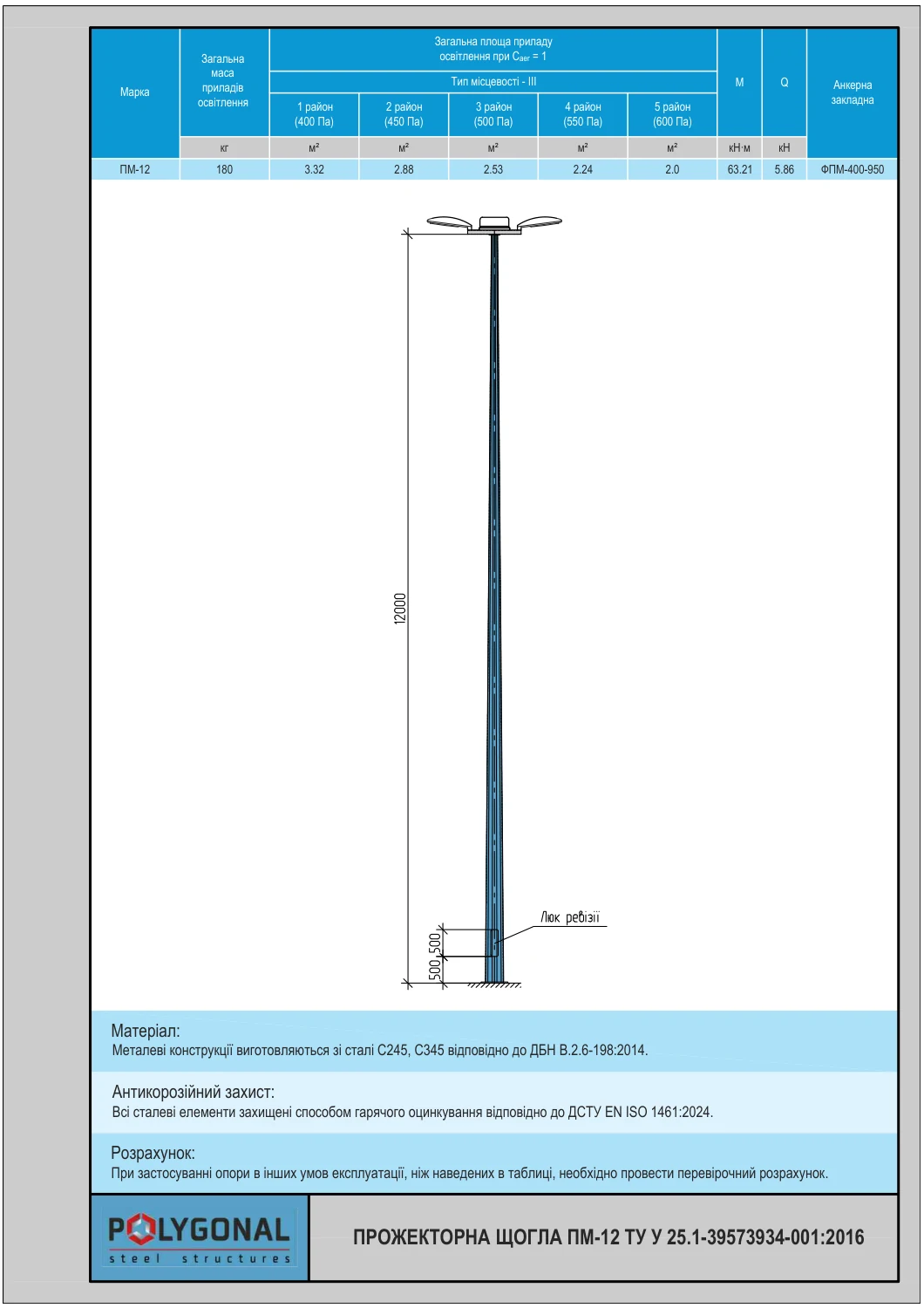

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПМ-12
| Параметр | Значення |
|---|---|
| Висота, H | 12 м |
| Загальна маса приладів освітлення | 180 кг |
| Загальна площа приладу освітлення: 1 район (400 Па) | 3,32 м² |
| 2 район (450 Па) | 2,88 м² |
| 3 район (500 Па) | 2,53 м² |
| 4 район (550 Па) | 2,24 м² |
| 5 район (600 Па) | 2,0 м² |
| Згинальний момент, M | 63,21 кН·м |
| Поперечна сила, Q | 5,86 кН |
| Анкерна закладна | ФПМ-400-950 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Площі подано при Cаер = 1 для типу місцевості III.
Призначення ПМ-12
Щогла ПМ-12 — багатогранна прожекторна щогла висотою 12 м ряду ПМ: зі стаціонарною короною, без драбини й майданчика обслуговування. Такі щогли ставлять на транспортних розв’язках, в аеропортах, логістичних терміналах і сухих портах; увесь ряд ПМ — у статті Щогли ПМ: розміри й закладні.
Допустима площа приладу освітлення залежить від вітрового району: від 3,32 м² у 1 районі (400 Па) до 2,0 м² у 5 районі (600 Па); загальна маса приладів освітлення — 180 кг. Значення подано для типу місцевості III при Cаер = 1.
Щогла стоїть на анкерній закладній ФПМ-400-950; розміри закладних усього ряду — в таблиці статті про ряд ПМ.
Найкоротша щогла ряду з найменшим моментом
На 12 м щогла дає найменший момент в основі: 63,21 кН·м, тоді як у ПМ-20 він сягає 153,63 кН·м, тобто в 2,4 раза більше. Вона ж єдина в ряду кріпиться шістьма анкерами М30; решта марок має по 12. Закладна ФПМ-400-950, діаметр опорної плити 300 мм.
Допустима площа обладнання тут найменша в ряду: за 400 Па вона становить 3,32 м², за 500 Па — 2,53 м², за 600 Па — 2,0 м². Таблицю читайте за місцевим тиском, а не за найкращим стовпчиком. Решту висот ряду порівняйте в статті Щогли ПМ: розміри й закладні.
Як замовити ПМ-12
Ціну ПМ-12 розраховуємо за запитом: надішліть вітровий район, кількість і тип прожекторів та місце встановлення.
