Прожекторна щогла ПМ-18
Багатогранна прожекторна щогла ПМ-18 висотою 18 м зі стаціонарною короною, без драбини й майданчика обслуговування; площа приладу освітлення до 3,56 м² у 1 вітровому районі.

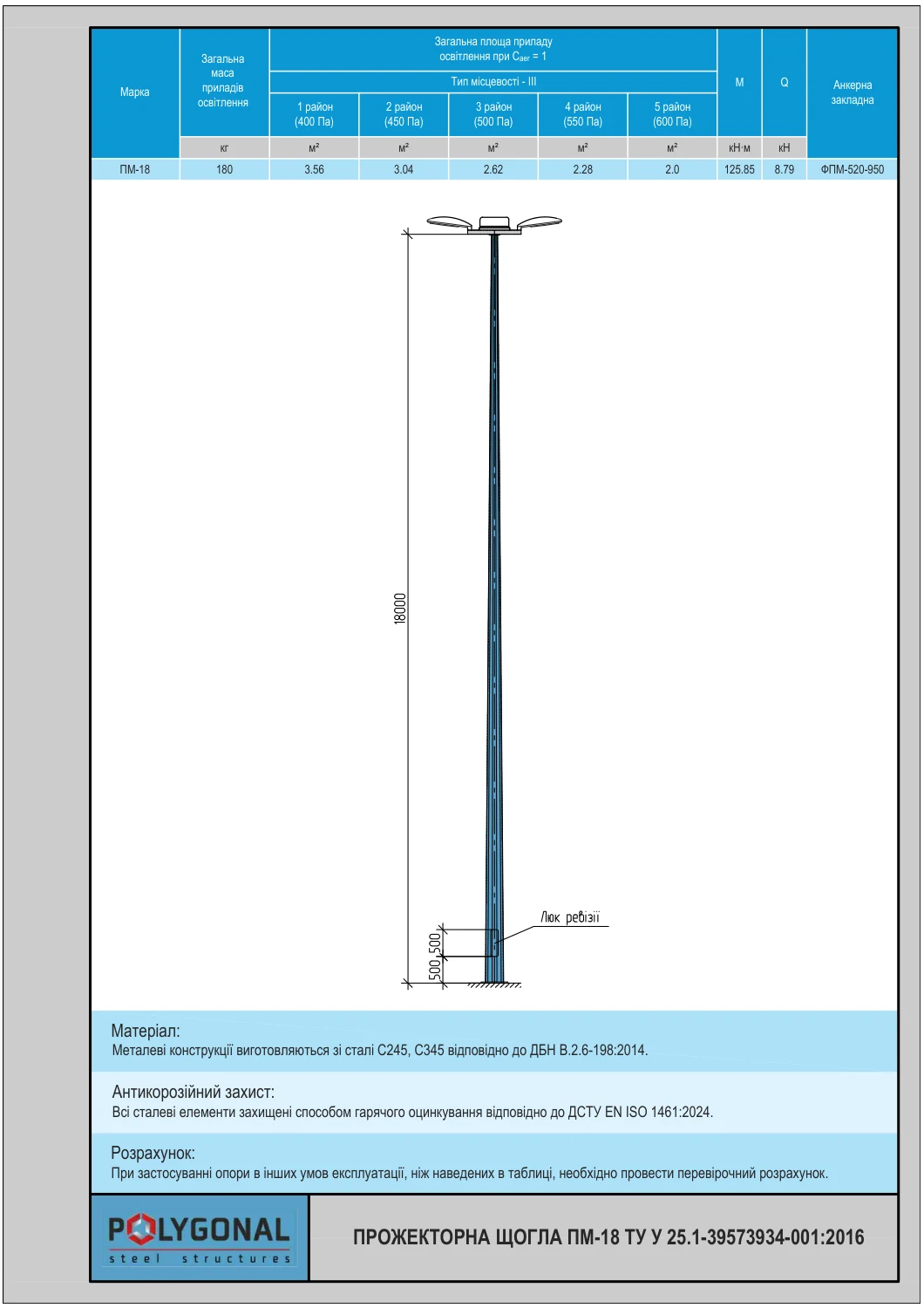

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПМ-18
| Параметр | Значення |
|---|---|
| Висота, H | 18 м |
| Загальна маса приладів освітлення | 180 кг |
| Загальна площа приладу освітлення: 1 район (400 Па) | 3,56 м² |
| 2 район (450 Па) | 3,04 м² |
| 3 район (500 Па) | 2,62 м² |
| 4 район (550 Па) | 2,28 м² |
| 5 район (600 Па) | 2,0 м² |
| Згинальний момент, M | 125,85 кН·м |
| Поперечна сила, Q | 8,79 кН |
| Анкерна закладна | ФПМ-520-950 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Площі подано при Cаер = 1 для типу місцевості III.
Призначення ПМ-18
Щогла ПМ-18 — багатогранна прожекторна щогла висотою 18 м ряду ПМ: зі стаціонарною короною, без драбини й майданчика обслуговування. Такі щогли ставлять на транспортних розв’язках, в аеропортах, логістичних терміналах і сухих портах; увесь ряд ПМ — у статті Щогли ПМ: розміри й закладні.
Допустима площа приладу освітлення залежить від вітрового району: від 3,56 м² у 1 районі (400 Па) до 2,0 м² у 5 районі (600 Па); загальна маса приладів освітлення — 180 кг. Значення подано для типу місцевості III при Cаер = 1.
Щогла стоїть на анкерній закладній ФПМ-520-950; розміри закладних усього ряду — в таблиці статті про ряд ПМ.
Де ряд повертається до анкерів М30
На 18 м анкери знову стають товщими: 12 штук М30 замість М27 в ПМ-14 і ПМ-16, закладна ФПМ-520-950. Діаметр опорної плити — 420 мм, момент в основі — 125,85 кН·м, поперечна сила — 8,79 кН.
Допустима площа за 500 Па становить 2,62 м², за 400 Па — 3,56 м². Різниця від ПМ-16 тут символічна, 0,03 м² за 500 Па, а момент більший на 23 %. Розрахунок на вітровий тиск у вашому районі вирішує, чи береться така висота заради двох метрів. Монтаж виконує ліцензована будівельна компанія-партнер.
Як замовити ПМ-18
Ціну ПМ-18 розраховуємо за запитом: надішліть вітровий район, кількість і тип прожекторів та місце встановлення.
