Сталеві багатогранні опори ПЛ 35 кВ

Типи опор ПЛ 35 кВ

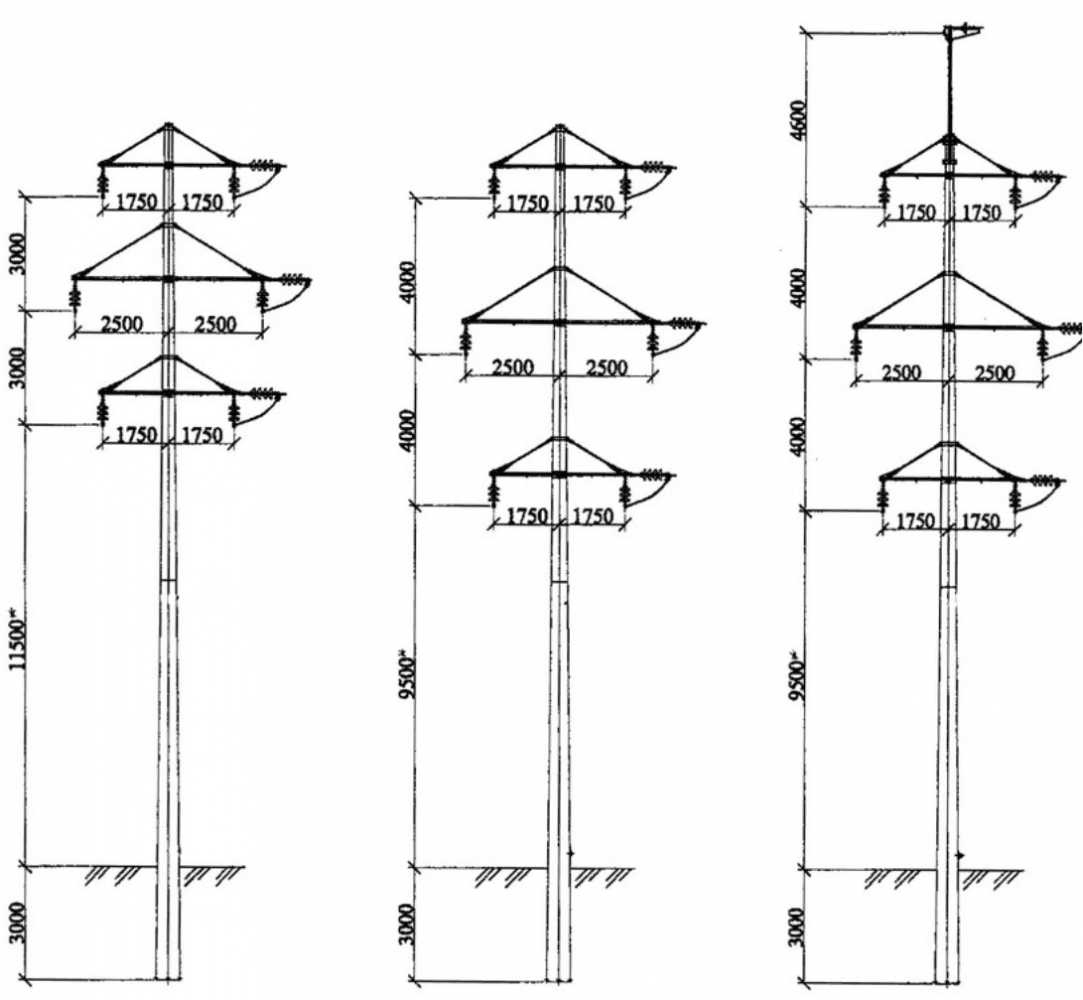

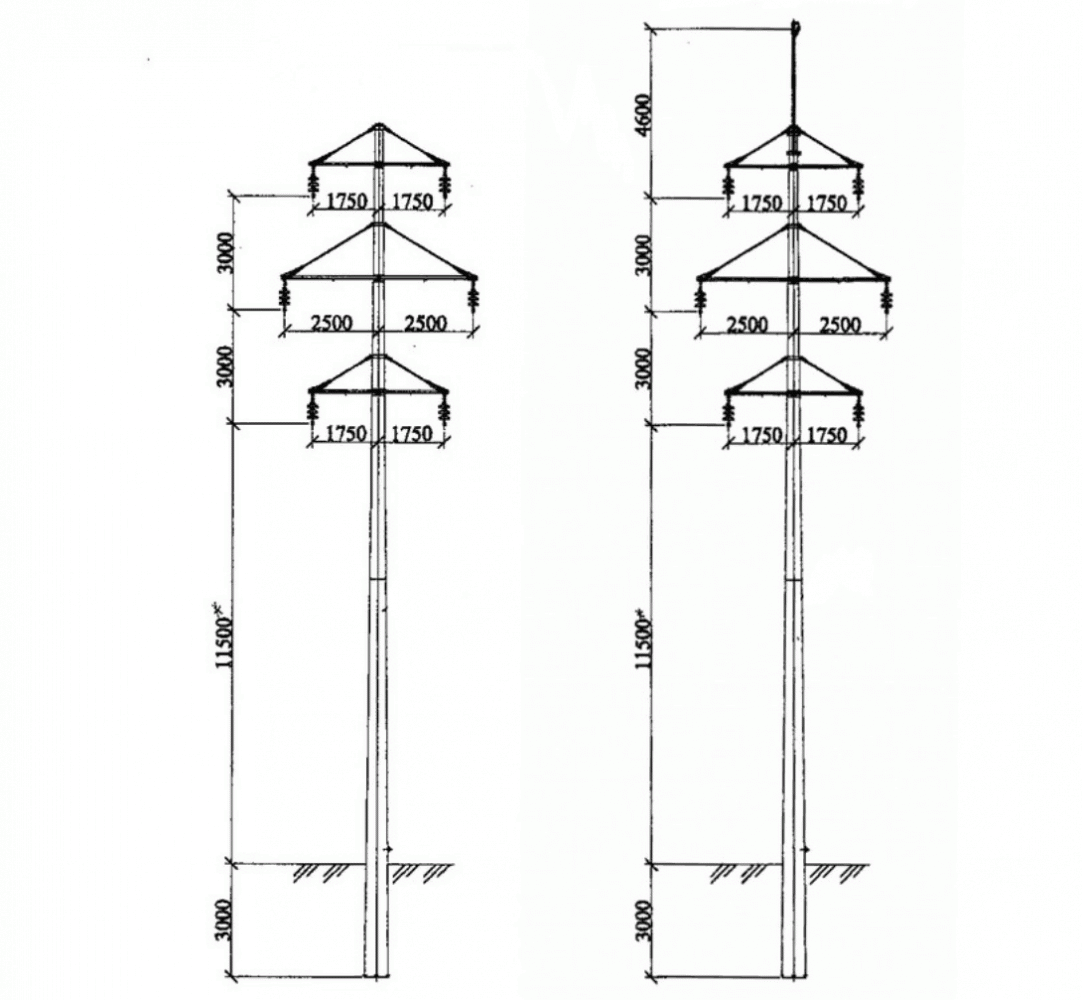

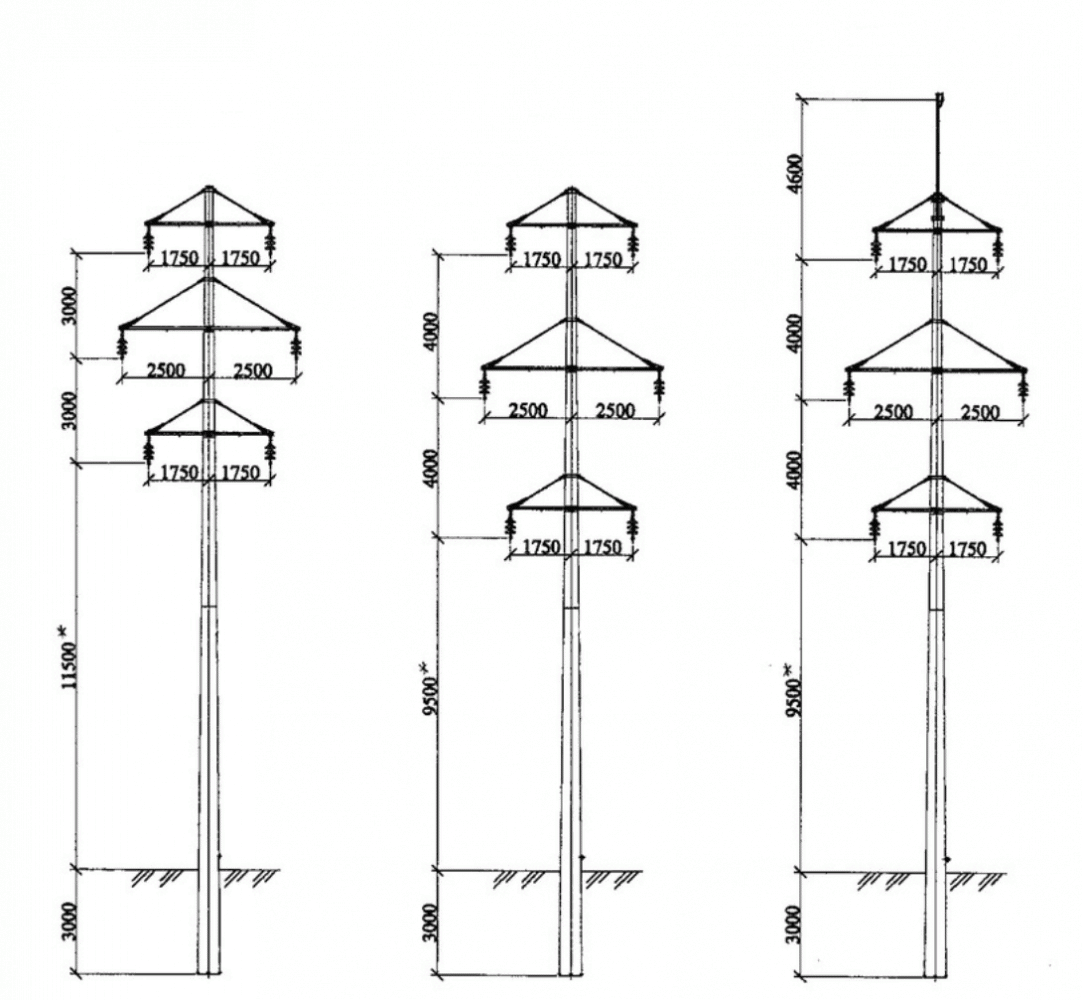

Розробляємо проєкт стадії КМ і виготовляємо багатогранні опори повітряних ліній 35 кВ; за потреби розробимо й креслення КМД. Проміжні дволанцюгові опори використовуються для підвішування сталеалюмінієвих проводів перерізом до АС 120/27. Усі опори в перерізі мають форму правильного багатогранника.

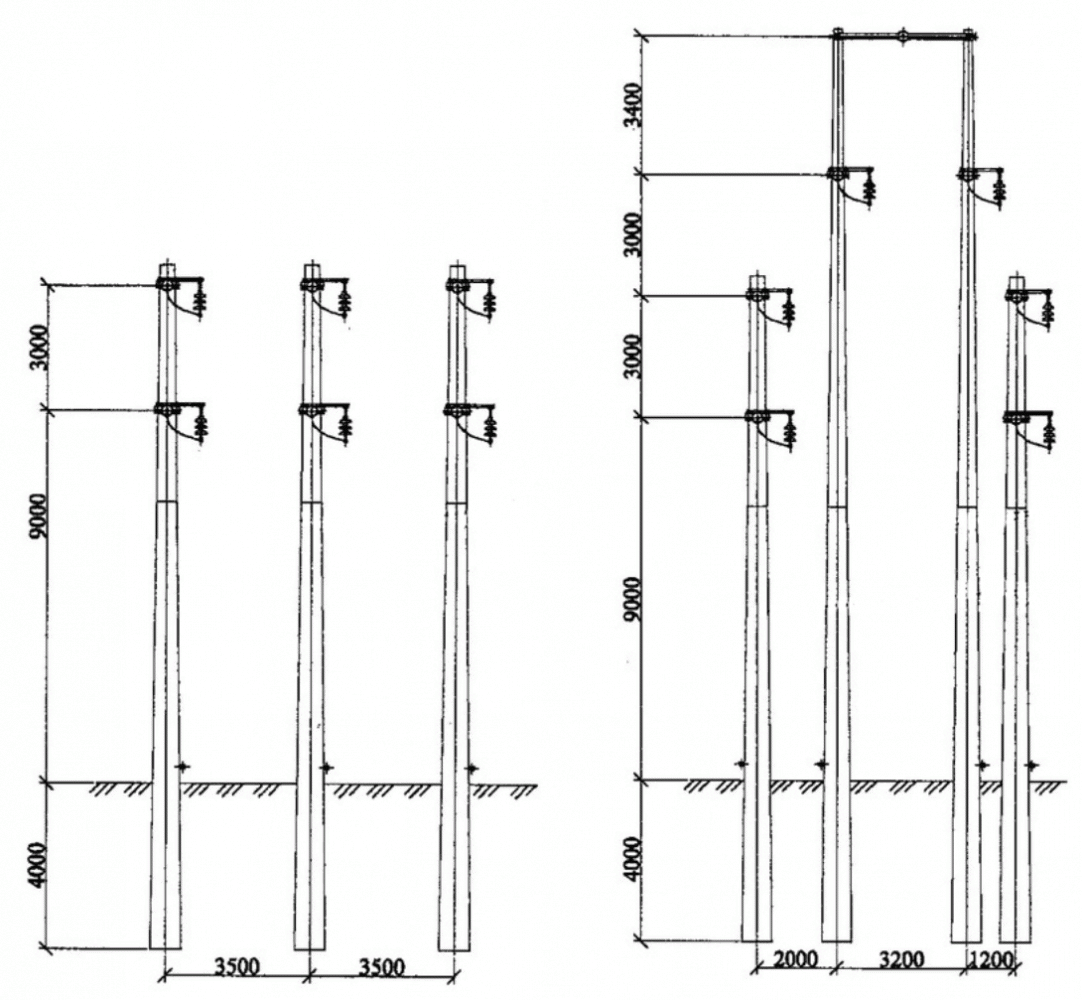

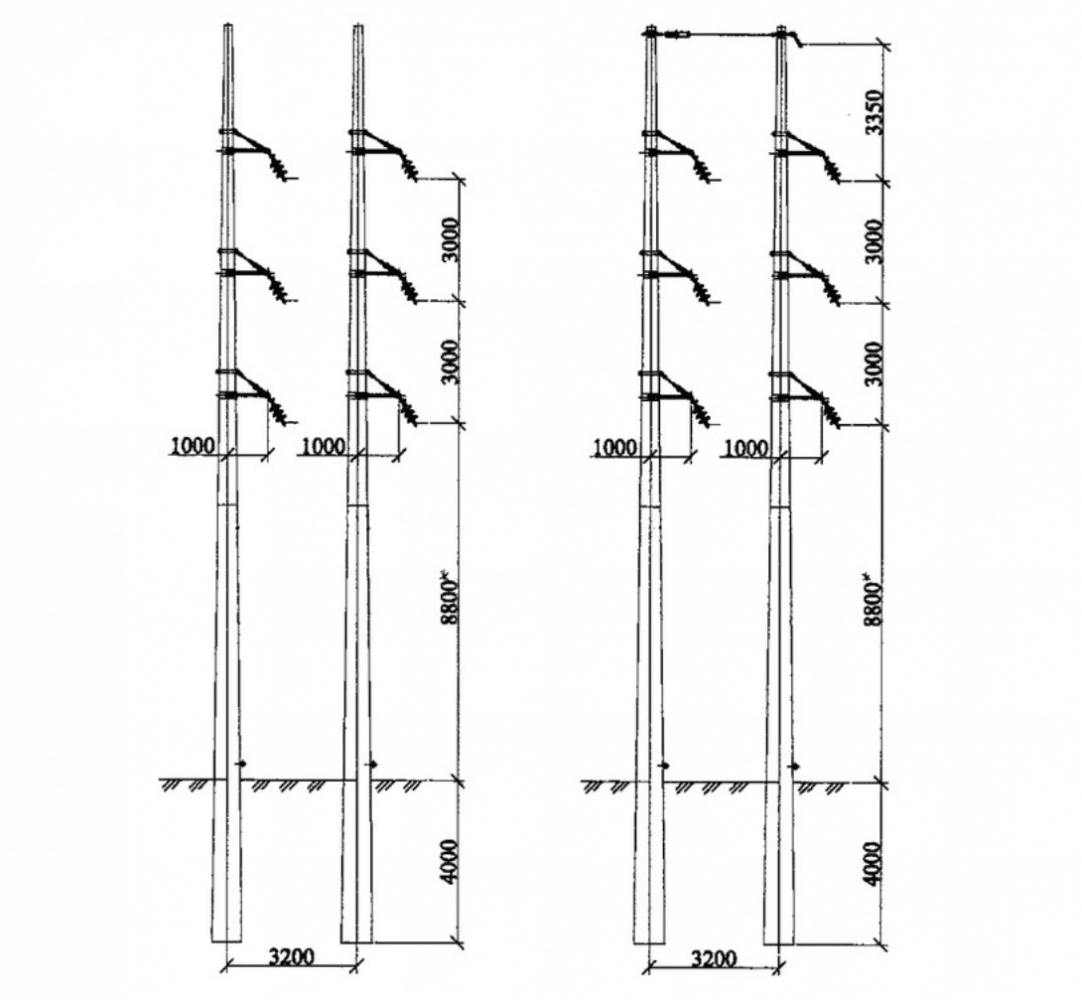

Проміжні опори встановлюють у пробурені котловани на глибину 3,0 м, можливий і варіант із фланцевим кріпленням до фундаменту. Сталеві стійки збирають із кількох секцій за допомогою телескопічного стику. Дволанцюгові опори — кінцева, анкерно-кутова й проміжна — розробляють із трьох стійок, які закріплюють у свердленому котловані на глибину 3,0 м або фланцями; для особливих умов можливе проєктування опори з однією стійкою. Стійки анкерних опор також збирають телескопічним стиком.

Піднімання на багатогранні сталеві опори рекомендується виконувати з телескопічних вишок, за інвентарними драбинами або спеціальними інвентарними підйомними пристроями. Для піднімання вище нижньої траверси передбачені стаціонарні сходи; за бажанням стаціонарними сходами можна обладнати весь стовбур опори.

Виготовлення

Сталеві конструкції виготовляємо за технічними умовами, погодженими з авторами проєкту. Усі елементи опор розробляємо з урахуванням вимог до виробів, що підлягають гарячому цинкуванню за ДСТУ EN ISO 1461:2024. Поверхня сталевих стійок на відстані 3,5 м від комля має бітумне покриття завтовшки не менше 3 мм або інше ізоляційне покриття.

Стійки оснащують кришками для вершини й діафрагмами жорсткості в комлі, що водночас є елементами обпирання опори на ґрунт. Нижні й середні секції стійок у вершині мають діафрагми жорсткості, що запобігають зминанню телескопічного стику під час роботи опори за розрахункових навантажень.

Область застосування

Сталеві опори ПЛ 35 кВ призначені для застосування в I–V вітрових районах і I–IV районах за ожеледицею в населеній і ненаселеній місцевості. Кутова анкерна опора допускає максимальний кут повороту траси ПЛ 79°.

Закріплення в ґрунті проміжних опор і опор анкерного типу передбачають, як правило, без ригеля в свердленому котловані глибиною 3 м; за потреби встановлюють ригель за розрахунком. Зворотну засипку котлованів виконують піщано-гравійною або піщано-цементною сумішшю. Заземлення виконують за ПУЕ (редакція 2026 р.); вимоги до нього — у розділі нижче.

Стропування готових елементів слід виконувати так, щоб не виникали залишкові деформації, вм’ятини й пошкодження оцинкованого покриття; стійки складають у штабелі з дерев’яними підкладками. Під час монтажу опор, проводів і тросів дотримуються загальних правил техніки безпеки в будівництві.

Заземлення опор ПЛ 35 кВ за ПУЕ

Металеві й залізобетонні опори ПЛ 35 кВ за ПУЕ (редакція 2026 р.) слід заземлювати (п. 2.5.127). Для всіх ліній цієї напруги опір заземлювального пристрою не має бути більшим за значення з табл. 2.5.29, яке залежить від питомого еквівалентного опору ґрунту ρ: 10 Ом за ρ до 100 Ом·м, 15 Ом за ρ понад 100 до 500, 20 Ом за ρ понад 500 до 1000 і 30 Ом за ρ понад 1000 до 5000 Ом·м. Для ρ понад 5000 Ом·м значення дає формула в самій таблиці. Для опор гірських ліній, розташованих на висоті понад 700 м над рівнем моря, табличні значення можна збільшувати втричі.

Для опор із грозозахисним тросом чи іншим блискавкозахистом табличне значення чинне до висоти 50 м, а вище за 50 м опір має бути вдвічі меншим. На двоколових (дволанцюгових) і багатоколових опорах зменшувати його вдвічі порівняно з таблицею рекомендовано за будь-якої висоти (п. 2.5.127).

Потрібний опір має досягатися штучними заземлювачами: природну провідність фундаментів і підземних частин опор у розрахунку враховувати не потрібно (п. 2.5.130). Для стійки в свердленому котловані чи на фундаменті з фланцем це означає, що опір має давати спеціально влаштований заземлювач.

Кожен заземлювальний спуск на опорі має мати переріз не менше 35 мм², а однодротовий — діаметр не менше 10 мм; на металевих опорах їх з’єднання може бути і різьбовим, і зварним (п. 2.5.132). Заземлювачі, як правило, прокладають на глибині не менше 0,5 м, а в орній землі — 1 м (п. 2.5.133). Для опор ПЛ 35 кВ, найближчих до відкритої розподільної установки (ВРУ), опір заземлювачів не повинен перевищувати 10 Ом (п. 4.2.166). Остаточні значення для конкретної лінії проєктувальник бере з чинного тексту ПУЕ та з вимірів опору ґрунту уздовж траси.

Чим ці опори кращі за альтернативи

Суцільний замкнений багатогранний профіль можна повністю оцинкувати гарячим цинкуванням, тоді як у решітчастих опорах поширені зварні з’єднання внапуск без замкнутого шва, які за правилами цинкування неприпустимі — це дає багатогранним опорам довший строк служби порівняно з решітчастими й залізобетонними альтернативами. Докладніше — у статті Опори ЛЕП: багатогранні, решітчасті чи залізобетонні.

Переваги багатогранних опор для ліній 35 кВ

• менша маса порівняно з решітчастими опорами й менші обсяги транспортних та вантажно-розвантажувальних робіт;
• компактність: підходять для міських і обмежених умов, де немає місця для широкої бази;
• секції стійки зручно перевозити, а монтаж не потребує складного збирання великої кількості елементів;
• захист гарячим цинкуванням за ДСТУ EN ISO 1461:2024 і замкнений профіль, менш схильний до корозії та вандалізму.

Що потрібно для розрахунку й замовлення

Надішліть схему траси з кутами повороту, марку й переріз проводів, район за вітром і ожеледицею, тип ізоляції та вимоги до фундаментів. Якщо є креслення КМ, ми оперативно розробимо КМД і передамо їх у виробництво; якщо немає, розробимо КМ. Бланк технічного завдання на опору ЛЕП можна заповнити нижче на сторінці.

Вартість і терміни

Орієнтовну ціну опор ПЛ 35 кВ дивіться на сторінці Ціна опор ЛЕП. Доставка й монтаж у неї не входять, їх рахують окремо, а монтаж виконує ліцензована будівельна компанія-партнер. Типовий термін виготовлення — 3–4 тижні, якщо виробу немає на складі; для великих партій і нестандартних опор точний термін підтверджуємо після розрахунку.
