Опора освещения коническая квартальная оцинкованная УКО-4, 4 м
Коническая оцинкованная квартальная опора освещения высотой 4 м для улиц, дворов, аллей, бульваров и пешеходных зон.

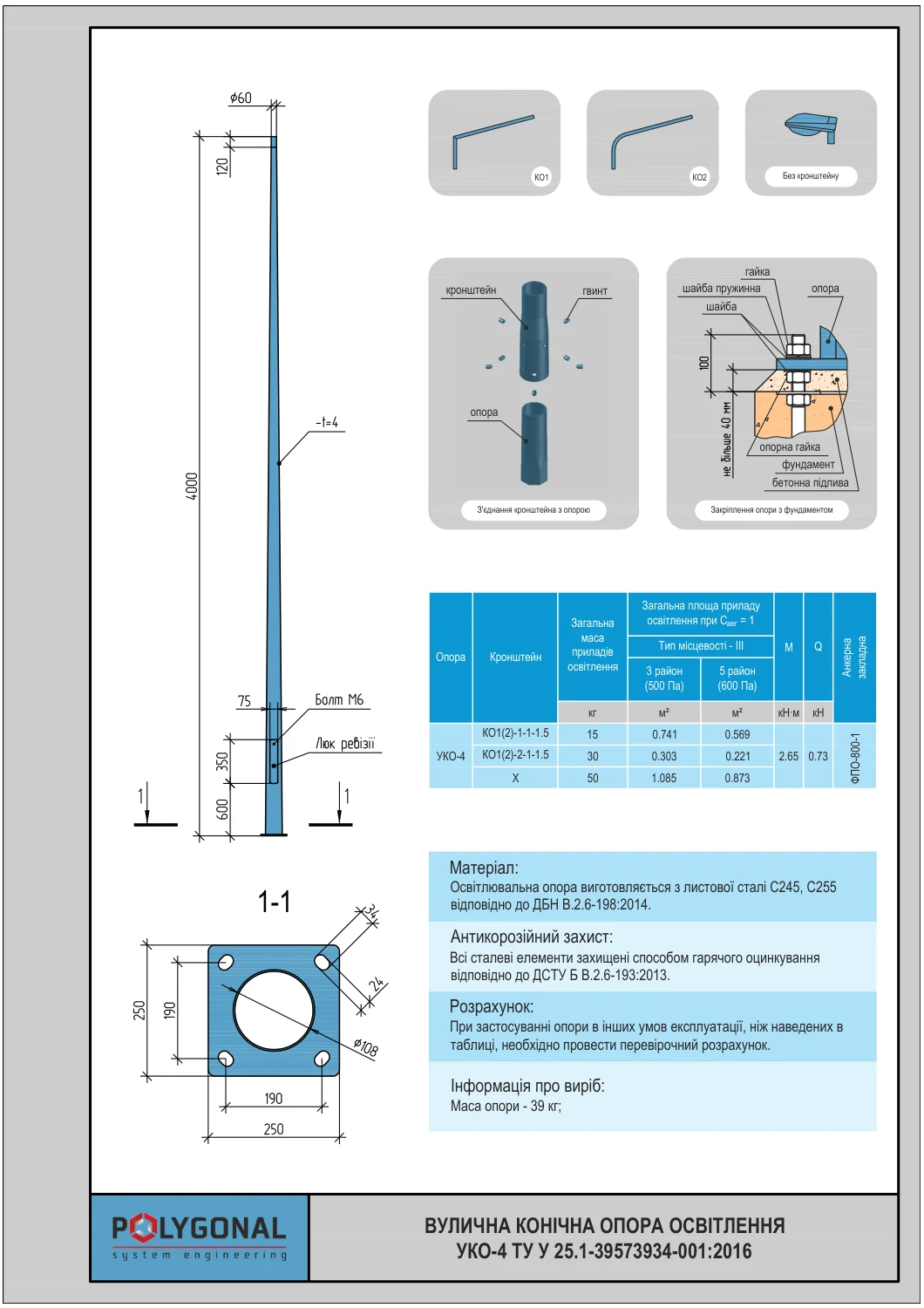

Чертёж, размеры, масса и таблица нагрузок — в карте продукта (PDF).
Технические параметры опоры УКО-4
| Параметр | Значение |
|---|---|
| Высота опоры, H | 4 м |
| Диаметр верха, ∅a | 60 мм |
| Диаметр низа, ∅b | 108 мм |
| Толщина стенки | 4 мм |
| Размер подпятника | 250×250 мм |
| Межосевое расстояние между отверстиями подпятника, B | 190×190 мм |
| Анкерные болты | 4 болта М20 |
| Фундаментная закладная | ФПО-800-1 |
| Люк: высота W × ширина v | 350 × 75 мм |
| Расстояние от люка до основания опоры, Wp | 600 мм |
| Масса опоры | 39 кг |
| Материал | сталь С245, С255 (ДБН В.2.6-198:2014) |
| Антикоррозионная защита | горячее цинкование по ДСТУ EN ISO 1461:2024 |
Цена УКО-4
Цена опор серии УКО: от 5 100 до 27 500 грн за штуку с НДС (по состоянию на сентябрь 2026) — диапазон для всего ряда высот. Стоимость УКО-4 в этом диапазоне зависит от высоты и комплектации; точную цену даёт расчёт — напишите количество опор и место доставки.
В цену входят стойка с горячим цинкованием и ревизионный люк. Закладная ФПО-800-1, кронштейны, траверсы, доставка и монтаж — отдельными позициями.
Условия поставки УКО-4
| Условие | Как у нас |
|---|---|
| Наличие | Все серии есть в наличии. Под заказ — изготовление 3–4 недели |
| Минимальный заказ | От 1 шт.; от 50 шт. — условия индивидуально |
| Доставка и самовывоз | Перевозчиком по всей Украине; самовывоз со склада в г. Белая Церковь |
| Оплата | Безналичный расчёт с НДС, предоплата 70% |
| Гарантия | 2 года |
| Документы | Сертификат качества |
Где применяют УКО-4
Опору освещения УКО-4 используют для светильников, прожекторов и оборудования видеонаблюдения. Она пригодна для траншейного и воздушного подвода электропитания; применяется также в частных посёлках и на других объектах.
УКО-4 — из нижнего края уличного ряда: придомовые территории, проходы, узкие проезды. При односторонней расстановке полоса не превышает высоты подвеса, то есть 4 м.
Люк в нижней части опоры есть по умолчанию. По запросу изготавливаем опору без люка, в шарнирном исполнении с шарнирной закладной, а также красим в любой цвет.
Допустимая площадь светильников на УКО-4
Допустимая суммарная площадь светильников на УКО-4 (Caer = 1, тип местности III) при разном ветровом давлении; Q и M — поперечная сила и изгибающий момент в основании опоры. Свои светильники можно проверить в калькуляторе подбора опоры по площади и массе.
| Hs, м | S, м | Масса оборудования, кг | Q, кН | M, кН·м | 400 Па, м² | 450 Па, м² | 500 Па, м² | 550 Па, м² | 600 Па, м² |
|---|---|---|---|---|---|---|---|---|---|
| – | – | 50 (на оси) | 0,73 | 2,65 | – | – | 1,085 | – | 0,873 |
| 5 | 1,5 | 15 (на вылете 1-рожкового кронштейна) | 0,73 | 2,65 | – | – | 0,741 | – | 0,569 |
| 5 | 2х1,5 | 2х15 (на вылете 2-рожкового кронштейна) | 0,73 | 2,65 | – | – | 0,303 | – | 0,221 |
Монтаж и фундамент опоры УКО-4
Опору УКО-4 ставят на фундаментную закладную: её устанавливают в опалубку и заливают бетоном вместе с фундаментом заранее, а фланец опоры крепят к анкерным болтам. Подробнее — в статьях Фундаментные закладные ФПО, ФПМ, ФКМ и Фундаменты опор освещения.
С чем комплектуется УКО-4
- Закладная: ФПО-800-1 — высота 800 мм, анкерные болты М20, 4 шт.
- Кронштейны КО1 и КО2: КО1(2)-1-1-1,5 (один рожок) и КО1(2)-2-1-1,5 (два рожка) — на них рассчитана таблица нагрузок.
Материал и защита от коррозии
Для стали толщиной 4 мм стандарт ISO 1461 требует среднюю толщину цинкового покрытия не менее 70 мкм (локальную — не менее 55 мкм). Как проверяют покрытие — в статье Толщина цинкового покрытия.
УКО-4 в цифрах
Масса опоры — 39 кг, то есть около 9,8 кг на метр высоты. Диаметр уменьшается от 108 мм внизу до 60 мм вверху — примерно на 12 мм на каждый метр.
УКО-4: допустимая нагрузка светильником и шаг
У четырёхметровой УКО-4 (39 кг, нижний диаметр 108 мм) выбор кронштейна сильнее всего влияет на нагрузку. На вершине она принимает 1,085 м² при 500 Па и 0,873 м² при 600 Па. Один рожок с вылетом 1,5 м снижает предел до 0,741 и 0,569 м², а два рожка — до 0,303 и 0,221 м². Это в 3,6 раза меньше, чем на вершине. Ориентировочный шаг — 12–16 м, окончательно его подтверждает светотехнический расчёт. Опору крепят к закладной ФПО-800-1 четырьмя болтами М20. Другие условия эксплуатации требуют отдельной проверки.
