Опора освещения коническая квартальная оцинкованная УКО-10, 10 м
Коническая оцинкованная квартальная опора освещения высотой 10 м для улиц, дворов, аллей, бульваров и пешеходных зон.

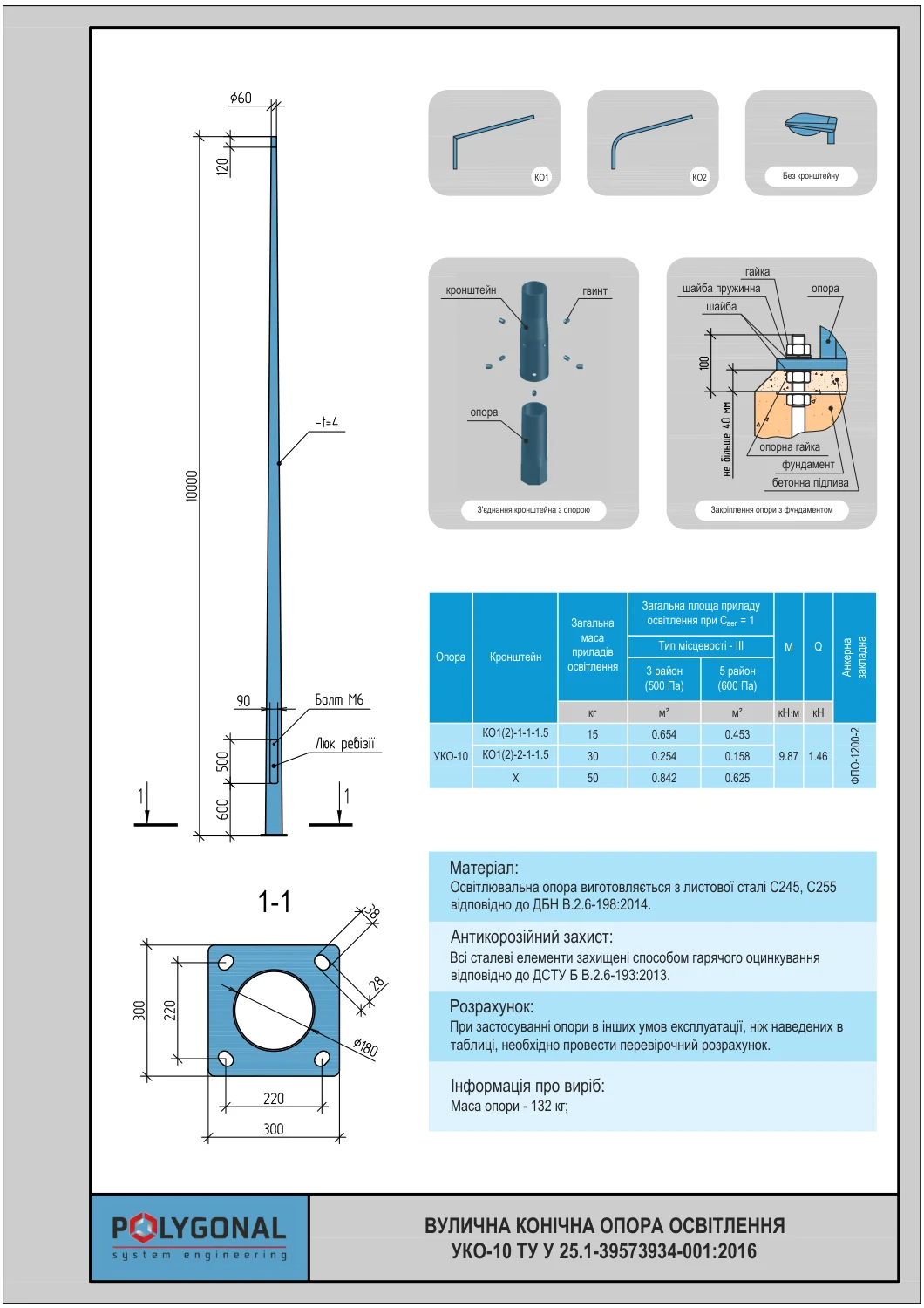

Чертёж, размеры, масса и таблица нагрузок — в карте продукта (PDF).
Технические параметры опоры УКО-10
| Параметр | Значение |
|---|---|
| Высота опоры, H | 10 м |
| Диаметр верха, ∅a | 60 мм |
| Диаметр низа, ∅b | 180 мм |
| Толщина стенки | 4 мм |
| Размер подпятника | 300×300 мм |
| Межосевое расстояние между отверстиями подпятника, B | 220×220 мм |
| Анкерные болты | 4 болта М24 |
| Фундаментная закладная | ФПО-1200-2 |
| Люк: высота W × ширина v | 500 × 90 мм |
| Расстояние от люка до основания опоры, Wp | 600 мм |
| Масса опоры | 132 кг |
| Материал | сталь С245, С255 (ДБН В.2.6-198:2014) |
| Антикоррозионная защита | горячее цинкование по ДСТУ EN ISO 1461:2024 |
Цена УКО-10
Цена опор серии УКО: от 5 100 до 27 500 грн за штуку с НДС (по состоянию на сентябрь 2026) — диапазон для всего ряда высот. Стоимость УКО-10 в этом диапазоне зависит от высоты и комплектации; точную цену даёт расчёт — напишите количество опор и место доставки.
В цену входят стойка с горячим цинкованием и ревизионный люк. Закладная ФПО-1200-2, кронштейны, траверсы, доставка и монтаж — отдельными позициями.
Условия поставки УКО-10
| Условие | Как у нас |
|---|---|
| Наличие | Все серии есть в наличии. Под заказ — изготовление 3–4 недели |
| Минимальный заказ | От 1 шт.; от 50 шт. — условия индивидуально |
| Доставка и самовывоз | Перевозчиком по всей Украине; самовывоз со склада в г. Белая Церковь |
| Оплата | Безналичный расчёт с НДС, предоплата 70% |
| Гарантия | 2 года |
| Документы | Сертификат качества |
Где применяют УКО-10
Опору освещения УКО-10 используют для светильников, прожекторов и оборудования видеонаблюдения. Она пригодна для траншейного и воздушного подвода электропитания; применяется также в частных посёлках и на других объектах.
УКО-10 берут для улиц районного значения, где на практике ставят опоры 8–10 м. При двусторонней шахматной расстановке она перекрывает полосу около 15 м, при осевой — до 20 м.
Люк в нижней части опоры есть по умолчанию. По запросу изготавливаем опору без люка, в шарнирном исполнении с шарнирной закладной, а также красим в любой цвет.
Допустимая площадь светильников на УКО-10
Допустимая суммарная площадь светильников на УКО-10 (Caer = 1, тип местности III) при разном ветровом давлении; Q и M — поперечная сила и изгибающий момент в основании опоры. Свои светильники можно проверить в калькуляторе подбора опоры по площади и массе.
| Hs, м | S, м | Масса оборудования, кг | Q, кН | M, кН·м | 400 Па, м² | 450 Па, м² | 500 Па, м² | 550 Па, м² | 600 Па, м² |
|---|---|---|---|---|---|---|---|---|---|
| – | – | 50 (на оси) | 1,47 | 9,87 | 1,172 | 0,988 | 0,842 | 0,723 | 0,625 |
| 11 | 1,5 | 15 (на вылете 1-рожкового кронштейна) | 1,47 | 9,87 | 0,964 | 0,791 | 0,654 | 0,544 | 0,453 |
| 11 | 2х1,5 | 2х15 (на вылете 2-рожкового кронштейна) | 1,47 | 9,87 | 0,402 | 0,319 | 0,254 | 0,202 | 0,158 |
Монтаж и фундамент опоры УКО-10
Опору УКО-10 ставят на фундаментную закладную: её устанавливают в опалубку и заливают бетоном вместе с фундаментом заранее, а фланец опоры крепят к анкерным болтам. Подробнее — в статьях Фундаментные закладные ФПО, ФПМ, ФКМ и Фундаменты опор освещения.
С чем комплектуется УКО-10
- Закладная: ФПО-1200-2 — высота 1200 мм, анкерные болты М24, 4 шт.
- Кронштейны КО1 и КО2: КО1(2)-1-1-1,5 (один рожок) и КО1(2)-2-1-1,5 (два рожка) — на них рассчитана таблица нагрузок.
Материал и защита от коррозии
Для стали толщиной 4 мм стандарт ISO 1461 требует среднюю толщину цинкового покрытия не менее 70 мкм (локальную — не менее 55 мкм). Как проверяют покрытие — в статье Толщина цинкового покрытия.
УКО-10 в цифрах
Масса опоры — 132 кг, то есть около 13,2 кг на метр высоты. Диаметр уменьшается от 180 мм внизу до 60 мм вверху — примерно на 12 мм на каждый метр.
Два светильника на УКО-10: проверка по таблице
Пара светильников по 0,2 м² на двухрожковом кронштейне УКО-10 — случай на пределе. При 400 Па допускается 0,402 м² суммарно, а пара даёт 0,4 м². Масса каждого, скажем 10 кг, не превышает 15 кг на рожок. При 500 Па предел падает до 0,254 м², и эта пара уже не проходит. Многогранная УМО-10 на той же высоте даёт 0,516 м² при 400 Па и 0,325 м² при 500 Па. На вершине УКО-10 принимает 1,172 м² при 400 Па, до 50 кг. Ориентир шага — 30–40 м, то есть 3–4 высоты подвеса. Уточняет его светотехнический расчёт. Для более крупных светильников рассмотрите однорожковый кронштейн: 0,964 м² при 400 Па и 0,654 м² при 500 Па. Кабель к опоре подводят в траншее.
