Траверсы, хомуты и кронштейны для ВЛ 0,4–10 кВ
Металлические изделия для железобетонных опор воздушных линий 0,4–10 кВ по типовым альбомам: хомуты, болты, траверсы, надставки, оголовки, кронштейны и другое. Отгрузка со склада или с доставкой на место. Цена — от 500 грн (хомуты, болты) до 2 000 грн (траверсы) за штуку с НДС.
Номенклатура
Изделия изготавливаем по типовым альбомам серий 3.407.1-143 и 3.407.1-136 института «Сельэнергопроект».
Траверсы ТН и ТМ
Низковольтные траверсы ТН для ВЛ 0,4 кВ и высоковольтные ТМ для ВЛ 10 кВ (ТМ 1–ТМ 31).
Оголовки, надставки, накладки
Оголовки ОГ, надставки ТС 1, 2, 4, 6, накладки ОГ и ОТ.
Хомуты, болты, кронштейны
Хомуты Х 33–Х 36, болты Б 1, Б 5, Б 6, кронштейны Р, РА, У, крепления, скобы.
Затяжки, оттяжки, ригели
Затяжки, оттяжки ОТ, распорки, ригели, упоры, стяжки, шарниры, тросостойки, проводники.
Почему заказывают у нас
Типовые альбомы
Изготавливаем по типовым альбомам серий 3.407.1-143 и 3.407.1-136.
Со склада или с доставкой
Отгрузка со склада компании или доставка на место.
По всей Украине
Продажа и доставка во все областные регионы Украины.
Покрытие на выбор
Лак БТ-577 или, по специальному заказу, горячее цинкование по ДСТУ EN ISO 1461:2024.
Траверсы для 0,4 и 10 кВ
Низковольтные траверсы ТН для ВЛ 0,4 кВ и высоковольтные ТМ для ВЛ 10 кВ (ТМ 1–ТМ 31).
Широкая номенклатура
Хомуты, болты, кронштейны, оголовки, надставки, затяжки, оттяжки, ригели и другие изделия для железобетонных опор.
Изготавливаем по типовым альбомам
Серии 3.407.1-143 и 3.407.1-136
Номенклатура: чертежи и масса
Металлоконструкции для железобетонных опор ВЛ 0,4–10 кВ: траверсы, оголовки, накладки, надставки, хомуты и болты. Масса — по типовым чертежам.
Траверсы ТМ
Изделия изготавливают по типовым альбомам серий 3.407.1-143 и 3.407.1-136. Обозначения — как в типовых альбомах (буквами кириллицы).
| Фото | Изделие | Чертёж | Масса, кг |
|---|---|---|---|

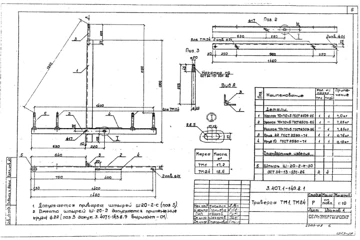

 | Траверса ТМ 1, ТМ 24 | 3.407.1-143.8.1 | 17,2; ТМ 24 — масса 18,6 |

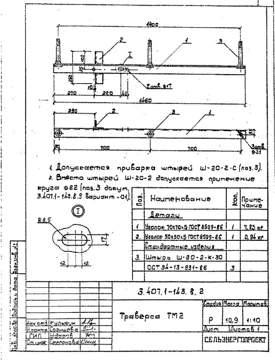

 | Траверса ТМ 2 | 3.407.1-143.8.2 | 10,9 |

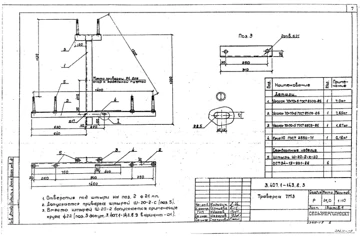

 | Траверса ТМ 3 | 3.407.1-143.8.3 | 21,0 |

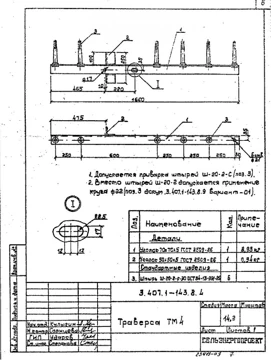

 | Траверса ТМ 4 | 3.407.1-143.8.4 | 14,2 |

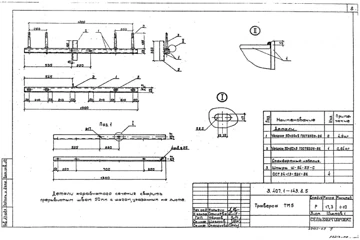

 | Траверса ТМ 5 | 3.407.1-143.8.5 | 17,3 |

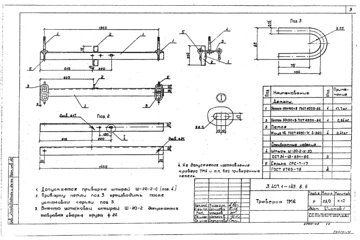

 | Траверса ТМ 6 | 3.407.1-143.8.6 | 23,0 |

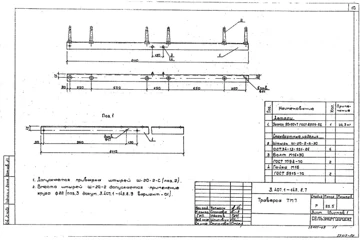

 | Траверса ТМ 7 | 3.407.1-143.8.7 | 25,8 |

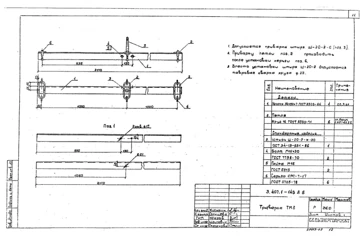

 | Траверса ТМ 8 | 3.407.1-143.8.8 | 26,0 |

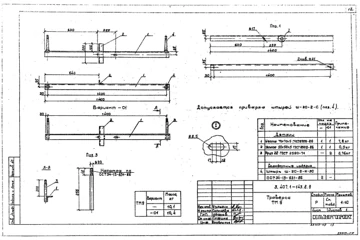

 | Траверса ТМ 9 | 3.407.1-143.8.9 | 10,1 |

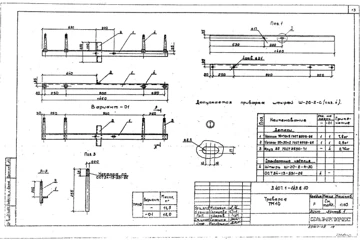

 | Траверса ТМ 10 | 3.407.1-143.8.10 | 11,5 |

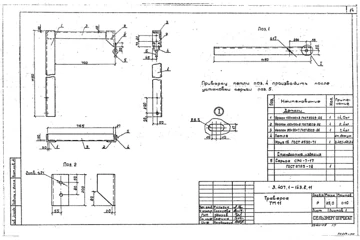

 | Траверса ТМ 11 | 3.407.1-143.8.11 | 25,0 |

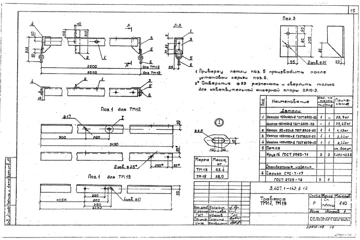

 | Траверса ТМ 12, ТМ 19 | 3.407.1-143.8.12 | 33,4, ТМ 19 — масса 38,0 |

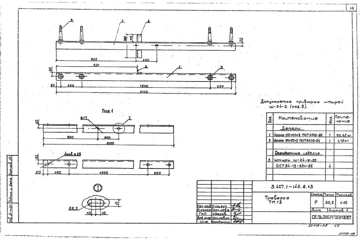

 | Траверса ТМ 13 | 3.407.1-143.8.13 | 32,6 |

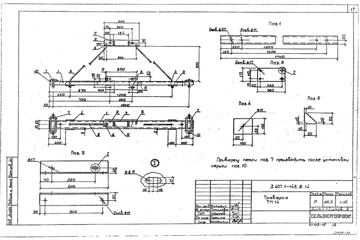

 | Траверса ТМ 14 | 3.407.1-143.8.14 | 26,3 |

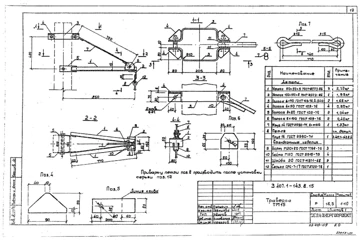

 | Траверса ТМ 15 | 3.407.1-143.8.15 | 18,5 |

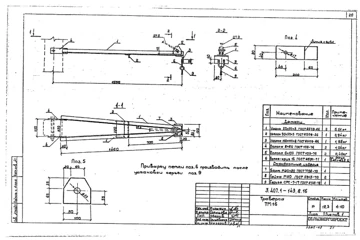

 | Траверса ТМ 16 | 3.407.1-143.8.16 | 18,3 |

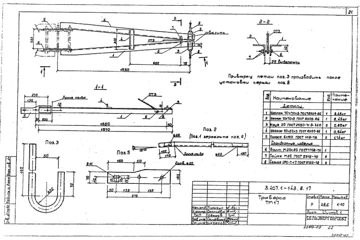

 | Траверса ТМ 17 | 3.407.1-143.8.17 | 23,6 |

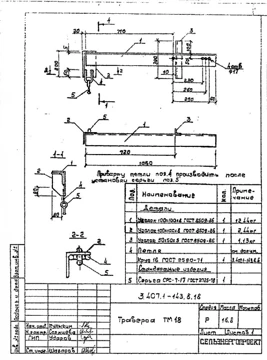

 | Траверса ТМ 18 | 3.407.1-143.8.18 | 16,8 |

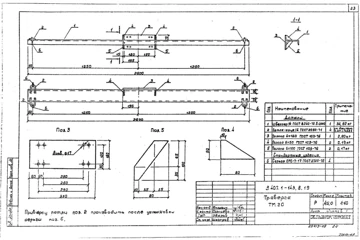

 | Траверса ТМ 20 | 3.407.1-143.8.19 | 45,0 |

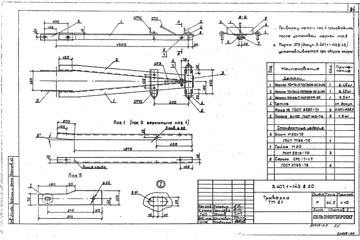

 | Траверса ТМ 21 | 3.407.1-143.8.20 | 24,5 |

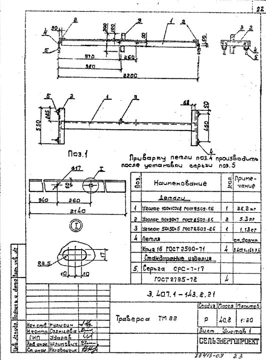

 | Траверса ТМ 22 | 3.407.1-143.8.21 | 40,8 |

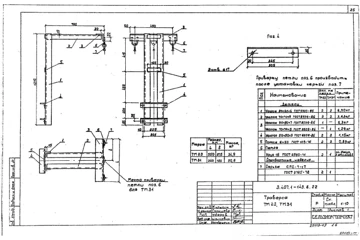

 | Траверса ТМ 23, ТМ 31 | 3.407.1-143.8.22 | 34,9; ТМ 31 — масса 30,2 |

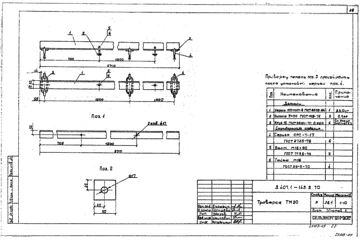

 | Траверса ТМ 30 | 3.407.1-143.8.70 | 38,1 |
Оголовки и штырь ОГ
| Фото | Изделие | Чертёж | Масса, кг |
|---|---|---|---|

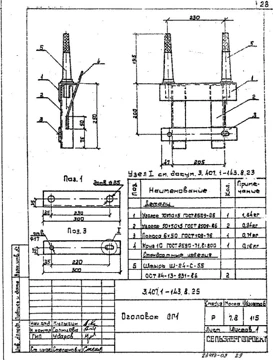

 | Оголовок ОГ 1 | 3.407.1-143.8.25 | 7,8 |

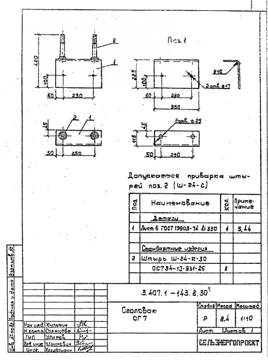

 | Оголовок ОГ 7 | 3.407.1-143.8.30 | 8,4 |

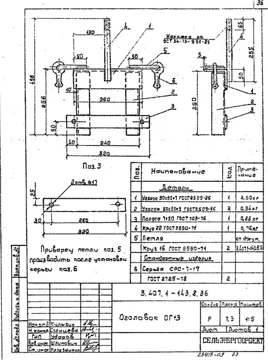

 | Оголовок ОГ 13 | 3.407.1-143.8.36 | 7,3 |

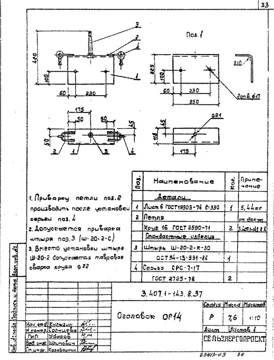

 | Оголовок ОГ 14 | 3.407.1-143.8.37 | 7,6 |

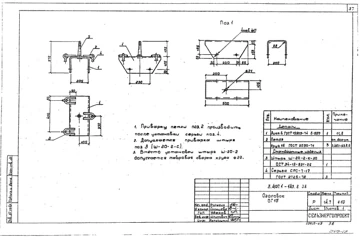

 | Оголовок ОГ 15 | 3.407.1-143.8.38 | 14,7 |

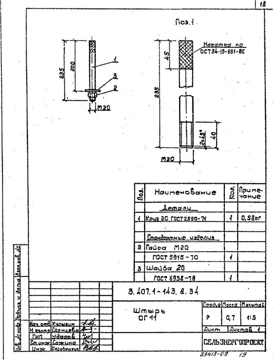

 | Штырь ОГ 11 | 3.407.1-143.8.34 | 0,7 |
Накладки ОГ и ОТ
| Фото | Изделие | Чертёж | Масса, кг |
|---|---|---|---|

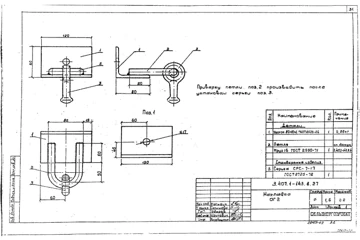

 | Накладка ОГ 2 | 3.407.1-143.8.27 | 1,6 |

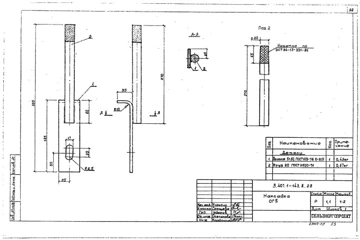

 | Накладка ОГ 5 | 3.407.1-143.8.28 | 1,1 |

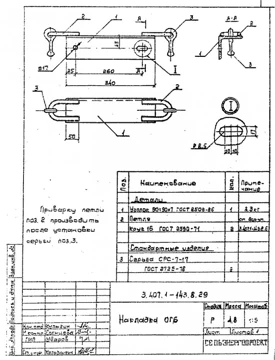

 | Накладка ОГ 6 | 3.407.1-143.8.29 | 4,8 |

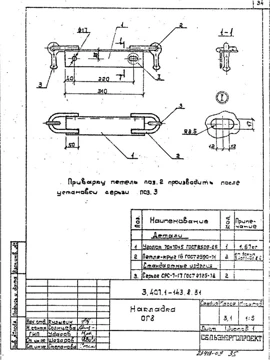

 | Накладка ОГ 8 | 3.407.1-143.8.31 | 3,1 |

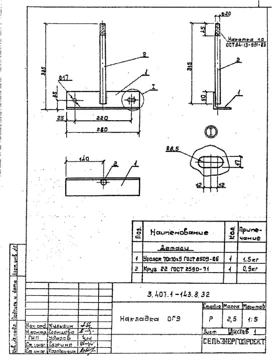

 | Накладка ОГ 9 | 3.407.1-143.8.32 | 2,5 |

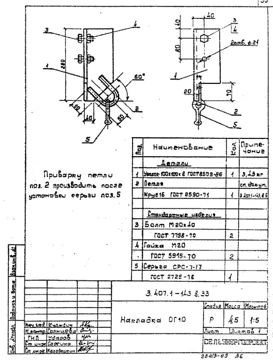

 | Накладка ОГ 10 | 3.407.1-143.8.33 | 4,5 |

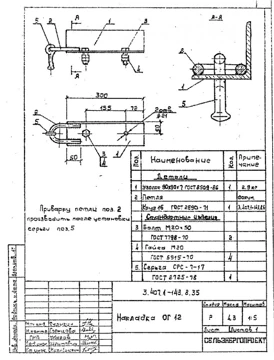

 | Накладка ОГ 12 | 3.407.1-143.8.35 | 4,3 |

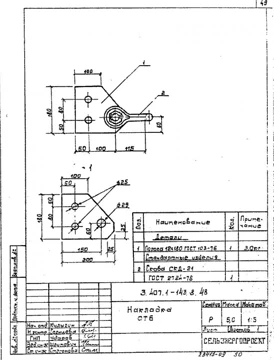

 | Накладка ОТ 6 | 3.407.1-143.8.48 | 5,0 |
Надставки ТС
| Фото | Изделие | Чертёж | Масса, кг |
|---|---|---|---|

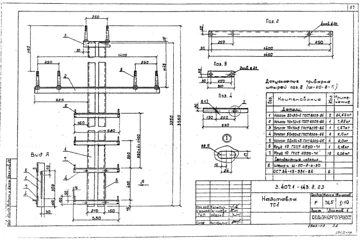

 | Надставка ТС 1 | 3.407.1-143.8.23 | 76,5 |

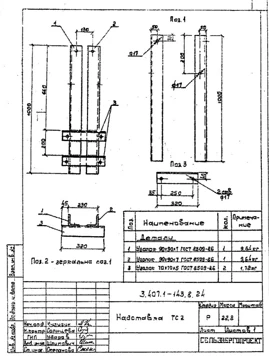

 | Надставка ТС 2 | 3.407.1-143.8.24 | 22,8 |

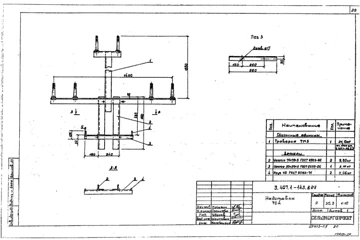

 | Надставка ТС 4 | 3.407.1-143.8.25 | 30,3 |

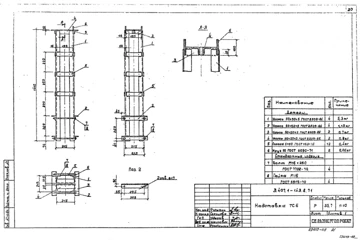

 | Надставка ТС 6 | 3.407.1-143.8.71 | 35,7 |
Хомуты Х и болты Б
| Фото | Изделие | Чертёж | Масса, кг |
|---|---|---|---|

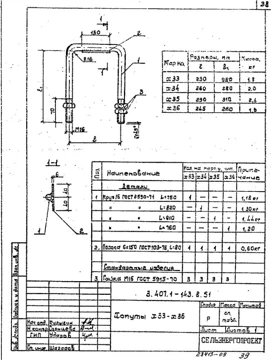

 | Хомут Х33, Х34, Х35, Х36 | 3.407.1-143.8.51 | Х33 — 1,8, Х34 — 2,0, Х35 — 2,6, Х36 — 1,9 |

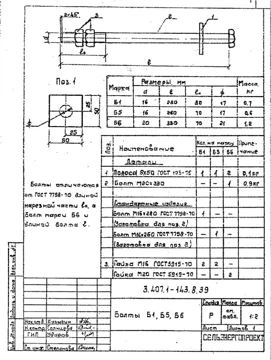

 | Болт Б1, Б5, Б6 | 3.407.1-143.8.39 | Б1 — 0,7, Б5 — 0,6, Б6 — 1,2 |
Конструкции для ВЛ 0,4-10 кВ: технические характеристики
Что входит в стальные конструкции железобетонных опор
Стальные конструкции предназначены для закрепления арматуры ВЛ и изоляторов под провода. К ним относятся: затяжки Г, болты Б, кронштейны Р, РА, У, крепления У, Г, КИ, надставки ТС, накладки ОГ, оголовки ОГ, опорные рамки, оттяжки ОТ, проводники ЗП, распорки, ригели, серьги СРС, скобы КМ и ОТ, стяжки, траверсы ТН и ТМ, тросостойки, узлы ОТ, упоры, хомуты Х, шарниры, штыри ОГ.
Классификация железобетонных опор ВЛ 0,4–10 кВ
- промежуточные: на прямых участках, поддерживают провода и тросы; 80–90% всех опор линии
- анкерные: на переходах через сооружения и препятствия, при смене марки, сечения или количества проводов; воспринимают разность натяжения проводов
- угловые: при изменении направления трассы; промежуточные угловые — при углах 15–30°, анкерные угловые — свыше 30°
- концевые: в начале и конце линии
По конструктивному решению опоры бывают портальные (с оттяжками или с внутренними связями), одно- и многостоечные свободностоящие и с оттяжками; по количеству цепей — одно-, двух- и многоцепные.
Антикоррозионное покрытие
Антикоррозионное покрытие всех стальных элементов — лак БТ-577, по специальному заказу — горячее цинкование по ДСТУ EN ISO 1461:2024.
Стоимость и заказ
Ориентировочные цены из прайса (сентябрь 2026, с НДС, без доставки): хомуты и болты — от 500 грн за штуку; затяжки, оттяжки, ригели — от 800 грн; оголовки, надставки и накладки — от 1 200 грн; траверсы ТН (0,4 кВ) и ТМ (10 кВ) — от 2 000 грн.
Стоимость зависит от номенклатуры и объёма заказа. Уточнить её можно по телефону или через форму обратной связи.
Как заказать конструкции для ВЛ 0,4–10 кВ
- Пришлите перечень позиций по типовому альбому (маркировка и количество) или тип железобетонной опоры.
- Мы подберём комплект, уточним покрытие (лак БТ-577 или горячее цинкование по ДСТУ EN ISO 1461:2024).
- Рассчитаем стоимость и сроки; отгрузим со склада или с доставкой.
Как составить спецификацию для запроса
Достаточно перечня «обозначение — количество», например: траверса ТМ 3 — 10 шт., оголовок ОГ 1 — 10 шт. Номера чертежей и массы берите из таблиц выше: по ним можно сразу прикинуть массу заказа (в примере 10 × 21,0 + 10 × 7,8 = 288 кг по типовым чертежам). Как читать буквенные марки — в статье Траверсы для ВЛ 0,4–10 кВ: типы ТМ и ТН.
Статьи про конструкции для ВЛ 0,4-10 кВ
Каталог деталей для ВЛ 0,4–10 кВ: траверсы ТМ, надставки ТС, оголовки и накладки ОГ, болты, хомуты
Шифры деталей для опор ВЛ 0,4–10 кВ: траверсы ТМ, надставки ТС, оголовки и накладки ОГ и ОТ, болты и хомуты. У каждой позиции указаны номер чертежа и масса. Изготавливаем с горячим цинкованием.
Траверсы для ВЛ 0,4–10 кВ: типы ТМ и ТН, как расшифровать обозначение
Траверсы для железобетонных опор воздушных линий маркируют буквами ТН или ТМ, в зависимости от напряжения линии. Ниже: чем они отличаются и как читать марку изделия.
Частые вопросы о конструкциях для ВЛ 0,4–10 кВ
По каким альбомам изготавливаются конструкции?
По типовым альбомам серий 3.407.1-143 и 3.407.1-136 института «Сельэнергопроект».
Какие покрытия доступны?
Стандартно лак БТ-577, по специальному заказу — горячее цинкование по ДСТУ EN ISO 1461:2024.
Есть ли доставка?
Да. Заказать можно со склада компании ПОЛИГОНАЛЬ или с доставкой на место по всей Украине.
От чего зависит стоимость?
От номенклатуры и объёма заказа. Отправьте перечень позиций и количество — рассчитаем стоимость.
Как подобрать траверсу, хомут или кронштейн?
По типовому альбому и типу железобетонной опоры. Пришлите перечень маркировок или тип опоры — подберём комплект и рассчитаем стоимость.
Сколько стоят детали для опор ВЛ 0,4–10 кВ?
Хомуты и болты — от 500 грн за штуку, затяжки, оттяжки и ригели — от 800 грн, оголовки, надставки и накладки — от 1 200 грн, траверсы ТН и ТМ — от 2 000 грн (с НДС, без доставки).
