Монтаж порталу ВРП: стропування, встановлення стійок і траверси, затягування болтів

Із чого складається портал і хто його монтує

Портал ЛП-110-2 (110 кВ) — однопрогонна рама з двох багатогранних стійок 16-гранного перерізу, які з’єднує траверса через фланцеве з’єднання. До фундаменту портал кріпиться опорним фланцем і анкерними болтами фундаменту.

Монтаж виконує монтажна організація за проєктом виконання робіт (ПВР). Схеми в цій статті (рис. 1–4) мають рекомендаційний характер: їх враховують під час розроблення ПВР. ПОЛІГОНАЛЬ надає рекомендації щодо складання й монтажу, а сам монтаж виконує ліцензована будівельна компанія-партнер.

Загальні відомості про монтаж порталів — на сторінці Портали ВРП.

Стропування стійки

Стійку стропують текстильними стрічковими стропами або сталевими тросами, пропущеними в гумово-тканинні рукави. Вантажопідйомність стропів — не менше 3 т.

Строп накидають способом «на удав» так, щоб він був щонайменше на 500 мм вище від центру ваги стійки. Ковзання стропа по стійці обмежує вузол кріплення траверси порталу.

Голі сталеві троси використовувати не можна.

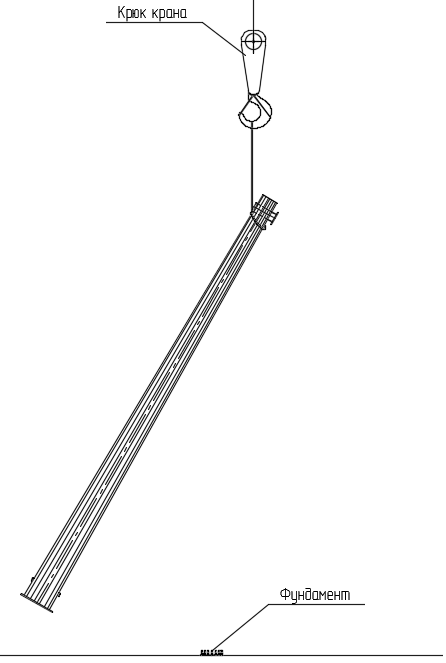

Схема підйому стійки після стропування — на рис. 1. Вона рекомендаційна й враховується під час розроблення ПВР.

Установлення стійок на фундамент

Після стропування стійку монтують на фундамент за технологічними картами ПВР. Їх розробляє спеціалізована проєктна організація.

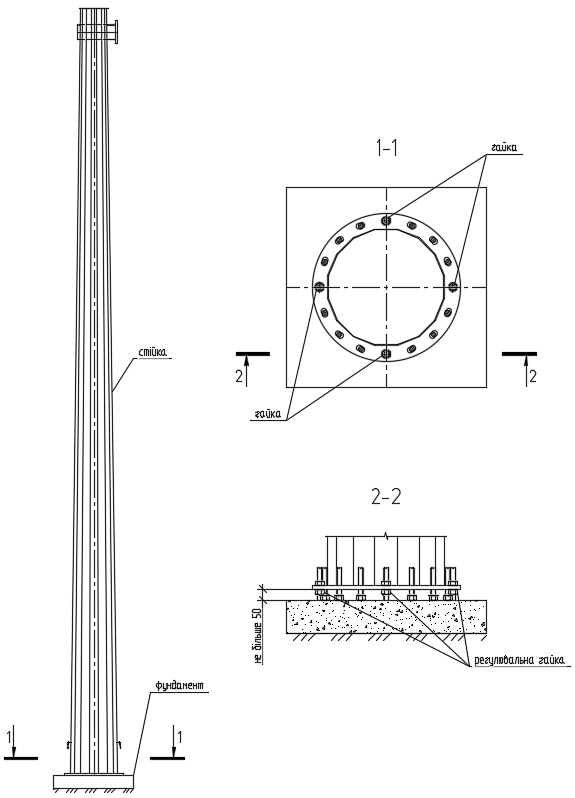

Стійку встановлюють за монтажною схемою, звертаючи увагу на розташування вузла кріплення траверси. Потім її тимчасово закріплюють на фундаменті (рис. 2) і регулювальними гайками вивіряють у проєктне положення.

Після цього стропують і встановлюють на фундамент другу стійку.

Установлення траверси

Траверсу збирають зі стійками порталу в такому порядку:

• застропити траверсу м’якими стропами так, щоб не виникли залишкові деформації й вм’ятини, які ушкоджують цинкове покриття;
• зорієнтувати траверсу згідно з монтажною схемою;
• підняти краном і навести на фланці стійок (рис. 3);
• встановити болти й затягнути гайки.

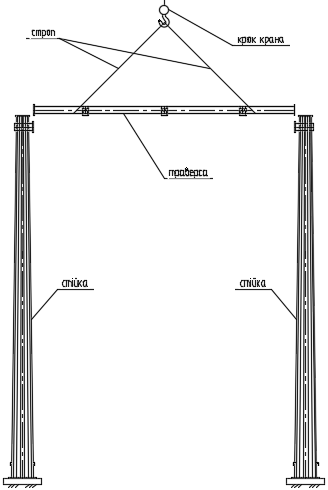

Схема стропування траверси (рис. 3) також рекомендаційна й враховується під час розроблення ПВР. Голі сталеві троси використовувати не можна.

Остаточне затягування й перевірка болтових з’єднань

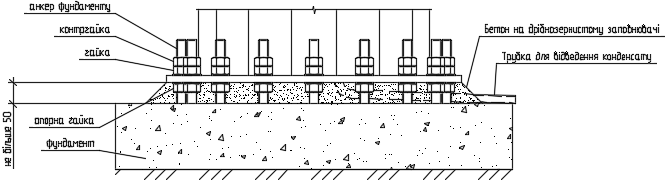

Після вивірки порталу в проєктне положення остаточно затягують усі гайки болтових з’єднань і анкерів фундаменту, а тоді знімають стропи. Вузол кріплення стійки до фундаменту показано на рис. 4.

Під час монтажу настійно рекомендовано:

• вивіряти портал і повністю затягувати всі гайки до зняття стропів, а стропи знімати лише після затягування всіх гайок фундаменту;
• перевіряти якість затягування болтів простукуванням молотком масою 0,4 кг (болт не повинен тремтіти чи зміщуватися), а щільність стягування — щупом завтовшки 0,3 мм, як вимагає п. 8.2.8 ДСТУ Б В.2.6-200:2014;
• затягувати монтажні болти моментом не менше 15 кгс·м;
• на оцинкованих конструкціях додатково затягнути гайки через тиждень після первинного встановлення, щоб компенсувати обтиск цинку.

Технічний нагляд замовника

Замовник веде технічний нагляд за будівництвом споруди. Під час монтажу він перевіряє:

• правильність влаштування фундаменту;
• точність складання;
• надійність фіксації гайок анкерних болтів;
• відсутність пошкоджень антикорозійного покриття.

Як збирають і монтують опори освітлення, ЛЕП, щогли й вежі — у статті Збірка, встановлення та монтаж багатогранних опор, щогл і веж, а про проєктування порталів і фундаментів — у статті Багатогранні портали ВРП: чим кращі за типові, проєктування порталів і фундаментів.
