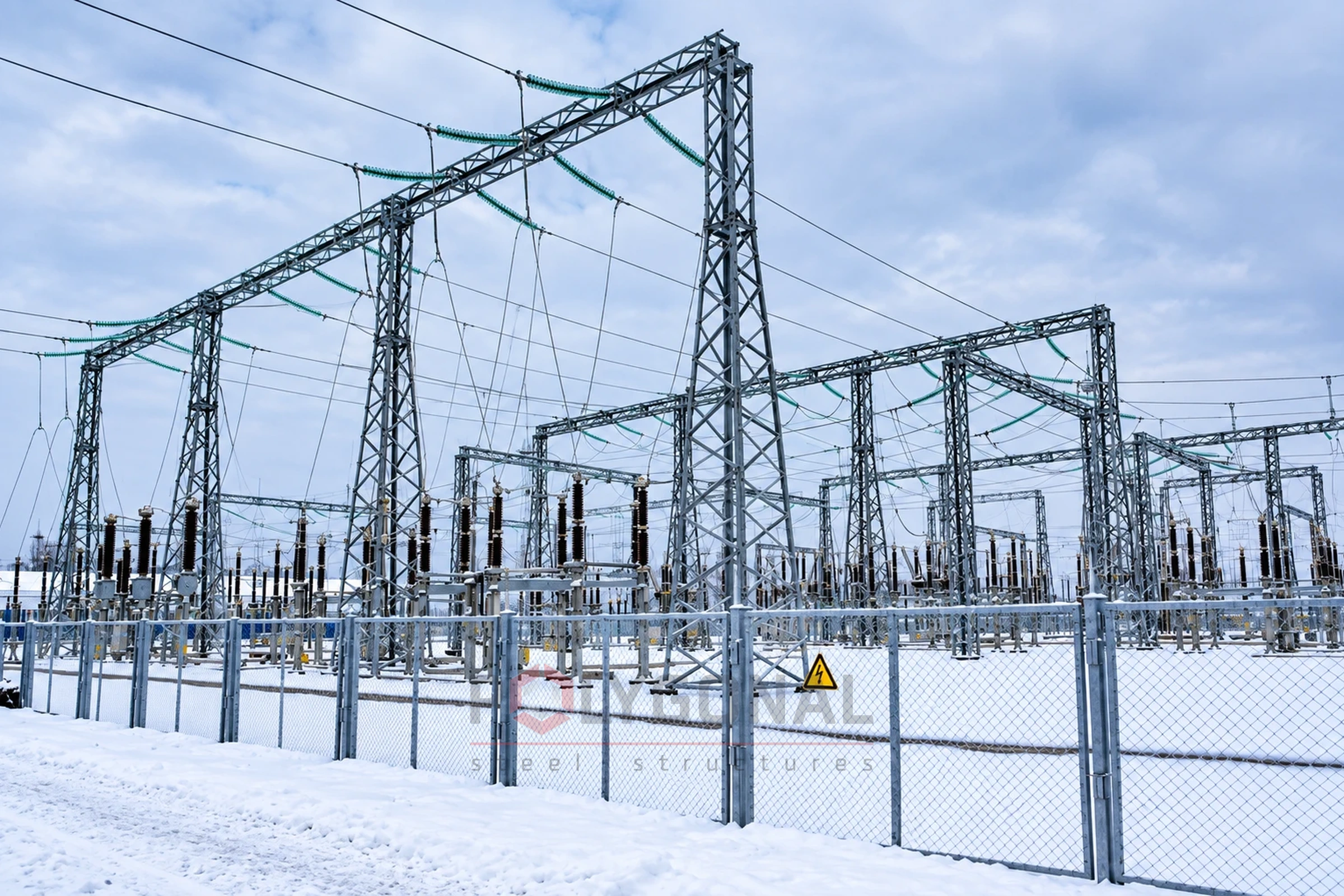

Типові портали ВРП 35–500 кВ
Типові уніфіковані сталеві портали відкритих розподільних пристроїв 35–500 кВ: марка, тип, кількість стійок і маса. Окремо — як виготовляють портали: складання в кондукторах, контрольне складання, зварювання й документи.
Зміст
Загальна інформація
Портали ВРП випускають за типовими проєктами: 3.407.2-162 «Уніфіковані сталеві портали ВРП 35–150 кВ для звичайних і північних районів», 3.407.9-149 «Уніфіковані залізобетонні та сталеві портали ВРП 220–330 кВ» і 3.407.9-161 «Уніфіковані конструкції порталів ВРП 500 кВ».
Увага. Типові уніфіковані портали проєктувалися за нормами, які з того часу оновлювалися, тому за чинних вимог їх не можна застосовувати без перерахунку. ПОЛІГОНАЛЬ перевіряє відповідність типових порталів ВРП чинним нормативним документам і уточнює область їх застосування.
Найраціональніше під час проєктування конкретних підстанцій модифікувати уніфіковані конструкції: підсилити окремі елементи, змінити конструкцію тощо. У проєктах для модифікованих порталів потрібні розрахунки, що підтверджують відповідність вимогам нормативних документів. Для освітлення підстанцій застосовують прожекторні щогли й опори освітлення. Гаряче цинкування за ДСТУ EN ISO 1461:2024 — найефективніший метод антикорозійного захисту металоконструкцій порталів.
Сталеві портали ВРП 35 кВ
Для звичайних районів
| Марка порталу | Тип порталу | Кількість стійок | Маса, кг | Проєкт |
|---|---|---|---|---|
| ПС-35Ш | шинний | 2 | 768 | 3.407.2-162, вип. 1 |
| ПС-35Я1 | комірковий | 2 | 1076 | 3.407.2-162, вип. 1 |
| ПС-35Я2 | комірковий | 2 | 1221 | 3.407.2-162, вип. 1 |
| ПС-35Я3 | комірковий | 2 | 1331 | 3.407.2-162, вип. 1 |
| ПС-35Я4 | комірковий | 3 | 2092 | 3.407.2-162, вип. 1 |
| ПС-35Я5 | комірковий | 3 | 2092 | 3.407.2-162, вип. 1 |
Для північних районів
| Марка порталу | Тип порталу | Кількість стійок | Маса, кг | Проєкт |
|---|---|---|---|---|
| ПС-35ШС | шинний | 2 | 647 | 3.407.2-162, вип. 2 |
| ПС-35Я1С | комірковий | 2 | 1076 | 3.407.2-162, вип. 2 |
| ПС-35Я2С | комірковий | 2 | 1218 | 3.407.2-162, вип. 2 |
| ПС-35Я3С | комірковий | 2 | 1326 | 3.407.2-162, вип. 2 |
| ПС-35Я4С | комірковий | 3 | 2085 | 3.407.2-162, вип. 2 |
| ПС-35Я5С | комірковий | 3 | 2085 | 3.407.2-162, вип. 2 |
Сталеві портали ВРП 110 кВ
Для звичайних районів
| Марка порталу | Тип порталу | Кількість стійок | Маса, кг | Проєкт |
|---|---|---|---|---|
| ПС-110Ш | шинний | 2 | 1076 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я1 | комірковий | 2 | 1781 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я2 | комірковий | 2 | 1926 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я3 | комірковий | 2 | 2036 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я4 | комірковий | 3 | 3236 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я5 | комірковий | 4 | 4225 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я6 | комірковий | 4 | 3935 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я7 | комірковий | 4 | 4401 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я8 | комірковий | 5 | 5566 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я9 | комірковий | 6 | 6766 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я10 | комірковий | 6 | 6502 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я11 | комірковий | 6 | 6533 | 3.407.2-162, вип. 1 |
| ПСЛ-110Я12 | комірковий | 4 | 4080 | 3.407.2-162, вип. 1 |
| ПСТ-110Я1 | комірковий | 2 | 2263 | 3.407.2-162, вип. 1 |
| ПСТ-110Я2 | комірковий | 2 | 2408 | 3.407.2-162, вип. 1 |
| ПСТ-110Я3 | комірковий | 2 | 2518 | 3.407.2-162, вип. 1 |
| ПСТ-110Я4 | комірковий | 3 | 3959 | 3.407.2-162, вип. 1 |
| ПСТ-110Я5 | комірковий | 4 | 5189 | 3.407.2-162, вип. 1 |
| ПСТ-110Я6 | комірковий | 4 | 4899 | 3.407.2-162, вип. 1 |
| ПСТ-110Я7 | комірковий | 4 | 5365 | 3.407.2-162, вип. 1 |
| ПСТ-110Я8 | комірковий | 5 | 6771 | 3.407.2-162, вип. 1 |
| ПСТ-110Я9 | комірковий | 6 | 8212 | 3.407.2-162, вип. 1 |
| ПСТ-110Я10 | комірковий | 6 | 7948 | 3.407.2-162, вип. 1 |
| ПСТ-110Я11 | комірковий | 6 | 7979 | 3.407.2-162, вип. 1 |
| ПСТ-110Я12 | комірковий | 4 | 5044 | 3.407.2-162, вип. 1 |
Для північних районів
| Марка порталу | Тип порталу | Кількість стійок | Маса, кг | Проєкт |
|---|---|---|---|---|
| ПС-110ШС | шинний | 2 | 1076 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я1С | комірковий | 2 | 1691 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я2С | комірковий | 2 | 1833 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я3С | комірковий | 2 | 1941 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я4С | комірковий | 3 | 3080 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я5С | комірковий | 4 | 4013 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я6С | комірковий | 4 | 3729 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я7С | комірковий | 4 | 4185 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я8С | комірковий | 5 | 5290 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я9С | комірковий | 6 | 6429 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я10С | комірковий | 6 | 6171 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я11С | комірковий | 6 | 6201 | 3.407.2-162, вип. 2 |
| ПСЛ-110Я12С | комірковий | 4 | 3871 | 3.407.2-162, вип. 2 |
| ПСТ-110Я1С | комірковий | 2 | 2033 | 3.407.2-162, вип. 2 |
| ПСТ-110Я2С | комірковий | 2 | 2175 | 3.407.2-162, вип. 2 |
| ПСТ-110Я3С | комірковий | 2 | 2283 | 3.407.2-162, вип. 2 |
| ПСТ-110Я4С | комірковий | 3 | 3593 | 3.407.2-162, вип. 2 |
| ПСТ-110Я5С | комірковий | 4 | 4697 | 3.407.2-162, вип. 2 |
| ПСТ-110Я6С | комірковий | 4 | 4413 | 3.407.2-162, вип. 2 |
| ПСТ-110Я7С | комірковий | 4 | 4869 | 3.407.2-162, вип. 2 |
| ПСТ-110Я8С | комірковий | 5 | 6145 | 3.407.2-162, вип. 2 |
| ПСТ-110Я9С | комірковий | 6 | 7455 | 3.407.2-162, вип. 2 |
| ПСТ-110Я10С | комірковий | 6 | 7197 | 3.407.2-162, вип. 2 |
| ПСТ-110Я11С | комірковий | 6 | 7227 | 3.407.2-162, вип. 2 |
| ПСТ-110Я12С | комірковий | 4 | 4555 | 3.407.2-162, вип. 2 |
Сталеві портали ВРП 150 кВ
Для звичайних районів
| Марка порталу | Тип порталу | Кількість стійок | Маса, кг | Проєкт |
|---|---|---|---|---|
| ПС-150Ш | шинний | 2 | 1121 | 3.407.2-162, вип. 1 |
| ПС-150Я1 | комірковий | 2 | 2589 | 3.407.2-162, вип. 1 |
| ПС-150Я2 | комірковий | 2 | 2840 | 3.407.2-162, вип. 1 |
| ПС-150Я3 | комірковий | 2 | 2985 | 3.407.2-162, вип. 1 |
| ПС-150Я4 | комірковий | 3 | 4773 | 3.407.2-162, вип. 1 |
| ПС-150Я5 | комірковий | 4 | 6209 | 3.407.2-162, вип. 1 |
| ПС-150Я6 | комірковий | 4 | 5707 | 3.407.2-162, вип. 1 |
| ПС-150Я7 | комірковий | 4 | 6455 | 3.407.2-162, вип. 1 |
Для північних районів
| Марка порталу | Тип порталу | Кількість стійок | Маса, кг | Проєкт |
|---|---|---|---|---|
| ПС-150ШС | шинний | 2 | 1121 | 3.407.2-162, вип. 2 |
| ПС-150Я1С | комірковий | 2 | 2488 | 3.407.2-162, вип. 2 |
| ПС-150Я2С | комірковий | 2 | 2739 | 3.407.2-162, вип. 2 |
| ПС-150Я3С | комірковий | 2 | 2884 | 3.407.2-162, вип. 2 |
| ПС-150Я4С | комірковий | 3 | 4621 | 3.407.2-162, вип. 2 |
| ПС-150Я5С | комірковий | 4 | 6006 | 3.407.2-162, вип. 2 |
| ПС-150Я6С | комірковий | 4 | 5504 | 3.407.2-162, вип. 2 |
| ПС-150Я7С | комірковий | 4 | 6252 | 3.407.2-162, вип. 2 |
Сталеві портали ВРП 220 кВ
Типорозміри порталів 220 кВ
| Марка порталу | Тип порталу | Кількість стійок | Маса, кг | Проєкт |
|---|---|---|---|---|
| ПС-220Ш1 | шинний | 2 | 2193 | 3.407.9-149, вип. 2 |
| ПС-220Ш2 | шинний | 2 | 2683 | 3.407.9-149, вип. 2 |
| ПС-220Я1 | комірковий | 2 | 4807 | 3.407.9-149, вип. 2 |
| ПС-220Я2 | комірковий | 2 | 5126 | 3.407.9-149, вип. 2 |
| ПС-220Я3 | комірковий | 2 | 5343 | 3.407.9-149, вип. 2 |
| ПС-220Я4 | комірковий | 3 | 8514 | 3.407.9-149, вип. 2 |
Сталеві портали ВРП 330 кВ
Типорозміри порталів 330 кВ
| Марка порталу | Тип порталу | Кількість стійок | Маса, кг | Проєкт |
|---|---|---|---|---|
| ПС-330Ш1 | шинний | 2 | 5004 | 3.407.9-149, вип. 2 |
| ПС-330П1 | перемичковий | 2 | 7340 | 3.407.9-149, вип. 2 |
| ПС-330П2 | перемичковий | 2 | 6770 | 3.407.9-149, вип. 2 |
| ПС-330П3 | перемичковий | 3 | 12197 | 3.407.9-149, вип. 2 |
| ПС-330П4 | перемичковий | 3 | 11740 | 3.407.9-149, вип. 2 |
| ПС-330Т1 | трансформаторний | 2 | 7307 | 3.407.9-149, вип. 2 |
| ПС-330Т2 | трансформаторний | 3 | 12266 | 3.407.9-149, вип. 2 |
| ПС-330Я1 | комірковий | 2 | 7291 | 3.407.9-149, вип. 2 |
| ПС-330Я2 | комірковий | 2 | 6721 | 3.407.9-149, вип. 2 |
| ПС-330Я3 | комірковий | 3 | 12213 | 3.407.9-149, вип. 2 |
| ПС-330Я4 | комірковий | 3 | 11643 | 3.407.9-149, вип. 2 |
Сталеві портали ВРП 500 кВ
Типорозміри порталів 500 кВ
| Марка порталу | Тип порталу | Кількість стійок | Маса, кг | Проєкт |
|---|---|---|---|---|
| ПС-500-Ш1 | шинний | 2 | 6153 | 3.407.9-161, вип. 2 |
| ПС-500-Ш2 | шинний | 2 | 6390 | 3.407.9-161, вип. 2 |
| ПС-500-П1 | перемичковий | 2 | 7463 | 3.407.9-161, вип. 2 |
| ПС-500-П2 | перемичковий | 2 | 6998 | 3.407.9-161, вип. 2 |
| ПС-500-Л1 | лінійний | 3 | 14305 | 3.407.9-161, вип. 2 |
| ПС-500-Л2 | лінійний | 3 | 13860 | 3.407.9-161, вип. 2 |
| ПС-500-Л3 | лінійний | 3 | 14724 | 3.407.9-161, вип. 2 |
| ПС-500-Л4 | лінійний | 3 | 14632 | 3.407.9-161, вип. 2 |
| ПС-500-Л5 | лінійний | 3 | 14200 | 3.407.9-161, вип. 2 |
| ПС-500-Л6 | лінійний | 2 | 8349 | 3.407.9-161, вип. 2 |
| ПС-500-Л7 | лінійний | 2 | 7917 | 3.407.9-161, вип. 2 |
| ПС-500-Л8 | лінійний | 2 | 8512 | 3.407.9-161, вип. 2 |
| ПС-500-Л9 | лінійний | 2 | 8067 | 3.407.9-161, вип. 2 |
| ПС-500-Л10 | лінійний | 2 | 7487 | 3.407.9-161, вип. 2 |
| ПС-500-Л11 | лінійний | 2 | 7153 | 3.407.9-161, вип. 2 |
| ПС-500-Л12 | лінійний | 2 | 7618 | 3.407.9-161, вип. 2 |
Примітка
Висота, конфігурація й навантаження порталів — за відповідним типовим проєктом (номер вказано в останньому стовпці).
Виготовлення сталевих порталів
Складання. Сталеві конструкції ВРП збирають у складальних кондукторах — це забезпечує високу якість і не допускає спотворення форми зібраних деталей, не передбачених технологією. Портали збирають лише з ретельно виправлених деталей, укрупнених елементів і гілок, очищених від задирок, бруду, олії, іржі, вологи, льоду. Складальні прихватки виконують у місцях майбутніх швів мінімально необхідного розміру, щоб вони розплавлялися під час накладання швів проєктного перерізу, і тими самими зварювальними матеріалами, що й основне зварювання.
Контрольне складання. Сталеві конструкції порталів достатньо складні за умовами складання й монтажу, тому кожен перший і надалі кожен десятий екземпляр однотипних конструкцій, виготовлених у кондукторах, проходить контрольне складання. Під час нього перевіряють і приймають розміри конструкцій, монтажні сполучення окремих відправних елементів, збіг і розташування монтажних отворів, розташування монтажних пристосувань. До контрольного складання входять усі елементи й деталі, виготовлені з використанням повного комплекту кондукторів.
Кантування й транспортування. Під час кантування деталей і зібраних елементів, а також транспортування слід вживати заходів, що зберігають задану геометричну форму й виключають місцеву залишкову деформацію елементів.
Зварювання виконують за наперед розробленим технологічним процесом: він задає послідовність складально-зварювальних робіт, способи зварювання, порядок накладання швів, режими, діаметри й марки електродів та дроту, вимоги до інших зварювальних матеріалів. Дотримання процесу систематично контролюється. Процес забезпечує високу якість швів, потрібні геометричні розміри й механічні властивості з’єднань, мінімальні усадкові напруження й деформації. Зварюють електрозварники, які пройшли випробування й мають посвідчення про кваліфікацію та допуск до відповідних робіт.
Маркування й документи. Виготовлені конструкції маркують згідно з робочими кресленнями та монтажними схемами. На конструкції порталів видається сертифікат, у якому зазначено відповідність матеріалів і виготовлених конструкцій проєкту, стандартам і вимогам нормативної документації.
Монтаж виконують лише за наявності затвердженого проєкту виконання робіт (ПВР), який містить конкретні рішення з охорони праці; для монтажного складання й зварювання розробляють технологічний процес.
