Опора освещения многогранная уличная оцинкованная УМО-9, 9 м
Многогранная оцинкованная квартальная опора освещения высотой 9 м для улиц, дворов, аллей, бульваров и пешеходных зон.

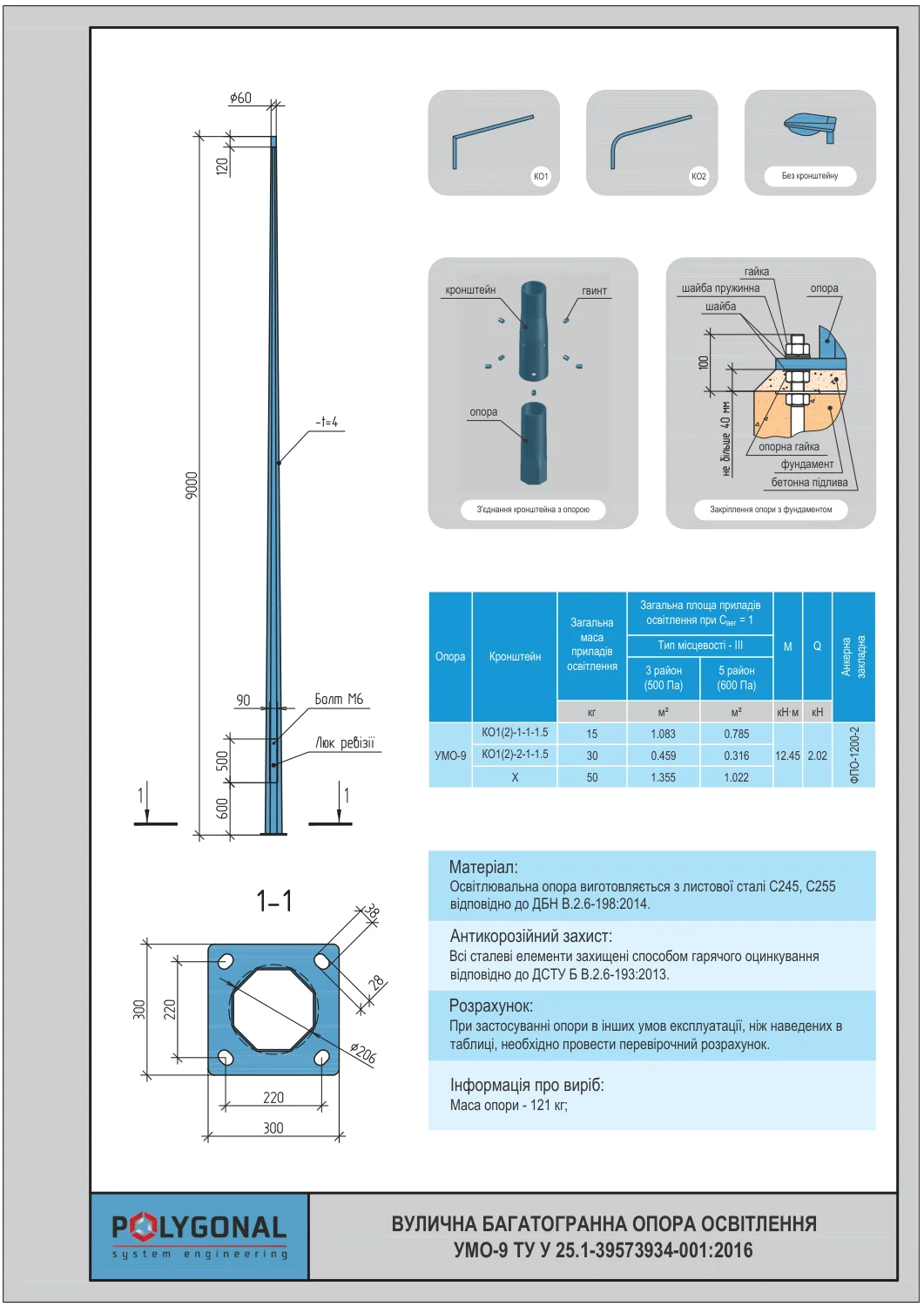

Чертёж, размеры, масса и таблица нагрузок — в карте продукта (PDF).
Технические параметры опоры УМО-9
| Параметр | Значение |
|---|---|
| Высота опоры, H | 9 м |
| Диаметр верха, ∅a | 60 мм |
| Диаметр низа, ∅b | 206 мм |
| Толщина стенки | 4 мм |
| Размер подпятника | 300×300 мм |
| Межосевое расстояние между отверстиями подпятника, B | 220×220 мм |
| Анкерные болты | 4 болта М24 |
| Фундаментная закладная | ФПО-1200-2 |
| Люк: высота W × ширина v | 500 × 90 мм |
| Расстояние от люка до основания опоры, Wp | 600 мм |
| Масса опоры | 121 кг |
| Материал | сталь С245, С255 (ДБН В.2.6-198:2014) |
| Антикоррозионная защита | горячее цинкование по ДСТУ EN ISO 1461:2024 |
Цена УМО-9
Цена опор серии УМО: от 9 900 до 26 000 грн за штуку с НДС (по состоянию на сентябрь 2026) — диапазон для всего ряда высот. Стоимость УМО-9 в этом диапазоне зависит от высоты и комплектации; точную цену даёт расчёт — напишите количество опор и место доставки.
В цену входят стойка с горячим цинкованием и ревизионный люк. Закладная ФПО-1200-2, кронштейны, траверсы, доставка и монтаж — отдельными позициями.
Условия поставки УМО-9
| Условие | Как у нас |
|---|---|
| Наличие | Все серии есть в наличии. Под заказ — изготовление 3–4 недели |
| Минимальный заказ | От 1 шт.; от 50 шт. — условия индивидуально |
| Доставка и самовывоз | Перевозчиком по всей Украине; самовывоз со склада в г. Белая Церковь |
| Оплата | Безналичный расчёт с НДС, предоплата 70% |
| Гарантия | 2 года |
| Документы | Сертификат качества |
Где применяют УМО-9
Опору освещения УМО-9 используют для светильников, прожекторов и оборудования видеонаблюдения. Она пригодна для траншейного и воздушного подвода электропитания; применяется также в частных посёлках и на других объектах.
УМО-9 берут для улиц районного значения, где на практике ставят опоры 8–10 м. При двусторонней шахматной расстановке она перекрывает полосу около 13,5 м, при осевой — до 18 м.
Люк в нижней части опоры есть по умолчанию. По запросу изготавливаем опору без люка, в шарнирном исполнении с шарнирной закладной, а также красим в любой цвет.
Допустимая площадь светильников на УМО-9
Допустимая суммарная площадь светильников на УМО-9 (Caer = 1, тип местности III) при разном ветровом давлении; Q и M — поперечная сила и изгибающий момент в основании опоры. Свои светильники можно проверить в калькуляторе подбора опоры по площади и массе.
| Hs, м | S, м | Масса оборудования, кг | Q, кН | M, кН·м | 400 Па, м² | 450 Па, м² | 500 Па, м² | 550 Па, м² | 600 Па, м² |
|---|---|---|---|---|---|---|---|---|---|
| – | – | 50 (на оси) | 2,02 | 12,45 | 1,86 | 1,578 | 1,355 | 1,173 | 1,022 |
| 10 | 1,5 | 15 (на вылете 1-рожкового кронштейна) | 2,02 | 12,45 | 1,537 | 1,283 | 1,083 | 0,92 | 0,785 |
| 10 | 2х1,5 | 2х15 (на вылете 2-рожкового кронштейна) | 2,02 | 12,45 | 0,678 | 0,555 | 0,459 | 0,381 | 0,316 |
Монтаж и фундамент опоры УМО-9
Опору УМО-9 ставят на фундаментную закладную: её устанавливают в опалубку и заливают бетоном вместе с фундаментом заранее, а фланец опоры крепят к анкерным болтам. Подробнее — в статьях Фундаментные закладные ФПО, ФПМ, ФКМ и Фундаменты опор освещения.
С чем комплектуется УМО-9
- Закладная: ФПО-1200-2 — высота 1200 мм, анкерные болты М24, 4 шт.
- Кронштейны КО1 и КО2: КО1(2)-1-1-1,5 (один рожок) и КО1(2)-2-1-1,5 (два рожка) — на них рассчитана таблица нагрузок.
Материал и защита от коррозии
Для стали толщиной 4 мм стандарт ISO 1461 требует среднюю толщину цинкового покрытия не менее 70 мкм (локальную — не менее 55 мкм). Как проверяют покрытие — в статье Толщина цинкового покрытия.
УМО-9 в цифрах
Масса опоры — 121 кг, то есть около 13,4 кг на метр высоты. Диаметр уменьшается от 206 мм внизу до 60 мм вверху — примерно на 16 мм на каждый метр.
УМО-9: пределы для одно- и двухрожкового кронштейна
С высотой допустимая площадь на УМО снижается: УМО-9 на вершине принимает 1,86 м² при 400 Па и 1,355 м² при 500 Па. Самый чувствительный вариант — двухрожковый кронштейн: 0,678 и 0,459 м² суммарно. Пара светильников по 0,25 м², то есть 0,5 м², проходит при 400 Па, но не при 500 Па. При более высоком давлении берите светильники по 0,2 м² или однорожковый кронштейн с пределом 1,083 м². Масса — до 15 кг на рожок. УМО-9 стоит на закладной ФПО-1200-2. Шаг — ориентировочно 27–36 м, окончательно по светотехническому расчёту. Коническая УКО-9 той же высоты на двухрожковом кронштейне допускает лишь 0,388 м² при 400 Па. Поэтому для пары светильников на 9 м многогранная опора имеет заметный запас.
