Опора освещения многогранная дорожная оцинкованная ДМО-12, 12 м
Многогранная оцинкованная дорожная опора освещения высотой 12 м для автомобильных дорог и магистралей; пригодна как промежуточная опора под СИП.

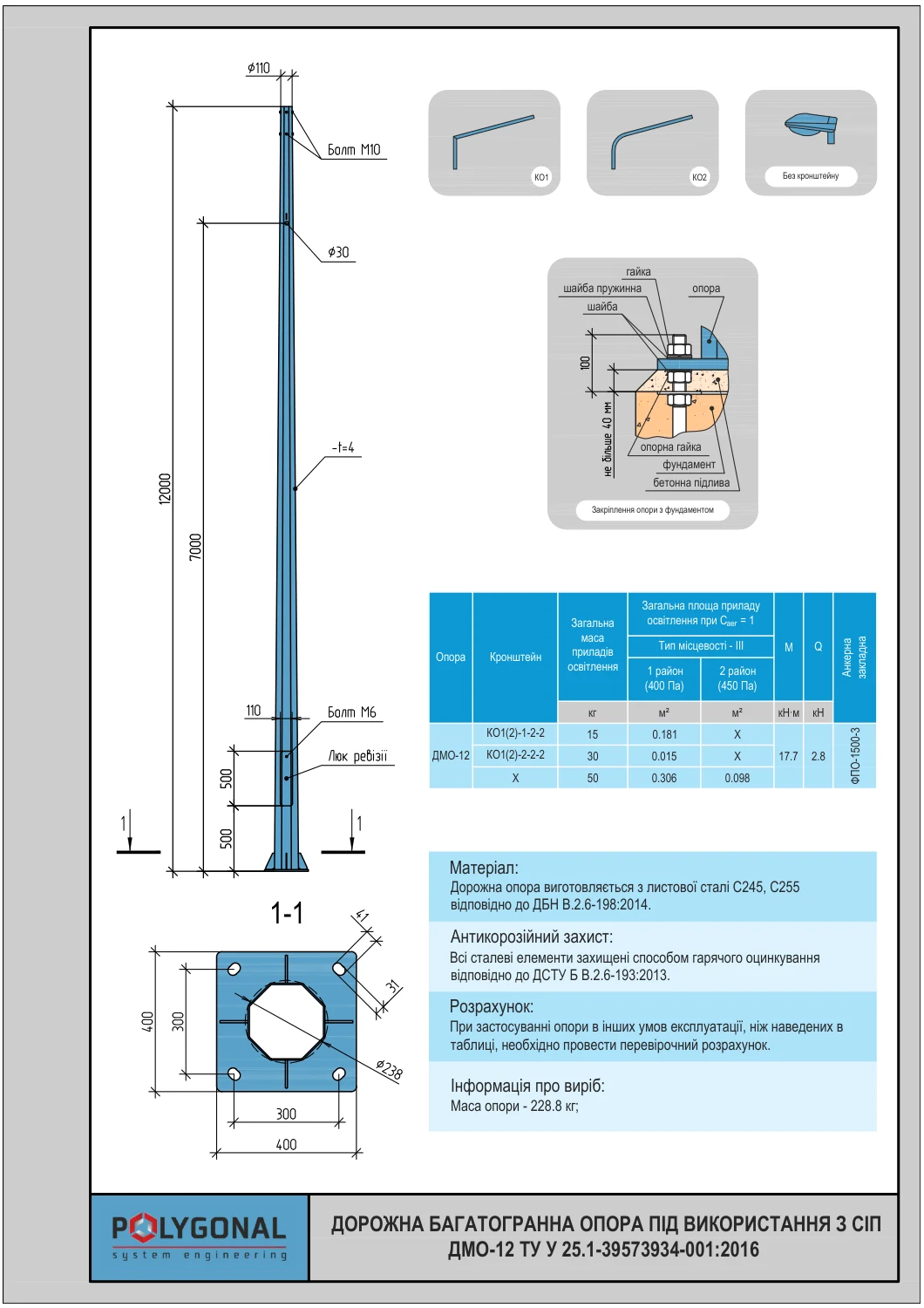

Чертёж, размеры, масса и таблица нагрузок — в карте продукта (PDF).
Технические параметры опоры ДМО-12
| Параметр | Значение |
|---|---|
| Высота опоры, H | 12 м |
| Диаметр верха, ∅a | 110 мм |
| Диаметр низа, ∅b | 238 мм |
| Толщина стенки | 4 мм |
| Размер подпятника | 400×400 мм |
| Межосевое расстояние между отверстиями подпятника, B | 300×300 мм |
| Анкерные болты | 4 болта М27 |
| Фундаментная закладная | ФПО-1500-3 |
| Люк: высота W × ширина v | 500 × 120 мм |
| Расстояние от люка до основания опоры, Wp | 500 мм |
| Масса опоры | 228,8 кг |
| Материал | сталь С245, С255 (ДБН В.2.6-198:2014) |
| Антикоррозионная защита | горячее цинкование по ДСТУ EN ISO 1461:2024 |
Цена ДМО-12
Цена опор серии ДМО: от 25 000 до 39 000 грн за штуку с НДС (по состоянию на сентябрь 2026) — диапазон для всего ряда высот. Стоимость ДМО-12 в этом диапазоне зависит от высоты и комплектации; точную цену даёт расчёт — напишите количество опор и место доставки.
В цену входят стойка с горячим цинкованием и ревизионный люк. Закладная ФПО-1500-3, кронштейны, траверсы, доставка и монтаж — отдельными позициями.
Условия поставки ДМО-12
| Условие | Как у нас |
|---|---|
| Наличие | Все серии есть в наличии. Под заказ — изготовление 3–4 недели |
| Минимальный заказ | От 1 шт.; от 50 шт. — условия индивидуально |
| Доставка и самовывоз | Перевозчиком по всей Украине; самовывоз со склада в г. Белая Церковь |
| Оплата | Безналичный расчёт с НДС, предоплата 70% |
| Гарантия | 2 года |
| Документы | Сертификат качества |
Где применяют ДМО-12
Опора освещения ДМО-12 предназначена для светильников и прожекторов на автомобильных дорогах и магистралях. Опоры типа ДМО пригодны и как промежуточные под СИП (самонесущий изолированный провод).
На дорогах с опорами 11–12 м шаг обычно составляет 33–48 м; ДМО-12 — из этого диапазона. Питание к ДМО подводят воздушной линией, поэтому опора может нести и светильник, и СИП.
Опору ДМО поставляем с ревизионным люком 500 × 120 мм; по желанию красим в любой цвет.
Допустимая площадь светильников на ДМО-12
Допустимая суммарная площадь светильников на ДМО-12 (Caer = 1, тип местности III) при разном ветровом давлении; Q и M — поперечная сила и изгибающий момент в основании опоры. Свои светильники можно проверить в калькуляторе подбора опоры по площади и массе.
| Hs, м | S, м | Масса оборудования, кг | Q, кН | M, кН·м | 400 Па, м² | 450 Па, м² | 500 Па, м² | 550 Па, м² | 600 Па, м² |
|---|---|---|---|---|---|---|---|---|---|
| – | – | 50 (на оси) | 2,85 | 17,68 | 0,30 | 0,10 | – | – | – |
| 14 | 2,0 | 15 (на вылете 1-рожкового кронштейна) | 2,85 | 17,68 | 0,18 | – | – | – | – |
| 14 | 2х2,0 | 2х15 (на вылете 2-рожкового кронштейна) | 2,85 | 17,68 | 0,01 | – | – | – | – |
Монтаж и фундамент опоры ДМО-12
Опору ДМО-12 ставят на фундаментную закладную: её устанавливают в опалубку и заливают бетоном вместе с фундаментом заранее, а фланец опоры крепят к анкерным болтам. Подробнее — в статьях Фундаментные закладные ФПО, ФПМ, ФКМ и Фундаменты опор освещения.
С чем комплектуется ДМО-12
- Закладная: ФПО-1500-3 — высота 1500 мм, анкерные болты М27, 4 шт.
- Кронштейны КО1 и КО2: КО1(2)-1-2-2 (один рожок) и КО1(2)-2-2-2 (два рожка) — на них рассчитана таблица нагрузок.
Материал и защита от коррозии
Для стали толщиной 4 мм стандарт ISO 1461 требует среднюю толщину цинкового покрытия не менее 70 мкм (локальную — не менее 55 мкм). Как проверяют покрытие — в статье Толщина цинкового покрытия.
ДМО-12 в цифрах
Масса опоры — 228,8 кг, то есть около 19,1 кг на метр высоты. Диаметр уменьшается от 238 мм внизу до 110 мм вверху — примерно на 11 мм на каждый метр.
ДМО-12: где она допустима и с какими светильниками
ДМО-12 — самая высокая дорожная опора серии, и запас по ветру у неё наименьший. Даже при 400 Па на верхушке допускается 0,3 м², на однорожковом кронштейне с вылетом 2 м — 0,18 м², на двухрожковом — 0,01 м². При 450 Па остаётся 0,1 м² на верхушке, а кронштейн не допускается. Для 500 Па и выше допустимой площади нет.
Дорожный светильник 0,25 м² и 12 кг можно поставить только на верхушку и только при 400 Па. На кронштейне он не пройдёт: 0,25 больше 0,18. Для кронштейна при 500 Па берите ДМО-10 (0,27 м²) или ДМО-9 (0,53 м²). Опора стоит на 4 болтах М27 и закладной ФПО-1500-3, питание — СИП. Шаг для 12 м — ориентировочно 36–48 м. Окончательный выбор подтверждает расчёт по запросу.
