Как установить флагшток: фундамент, закладная, монтаж

Выбор места и проверка коммуникаций

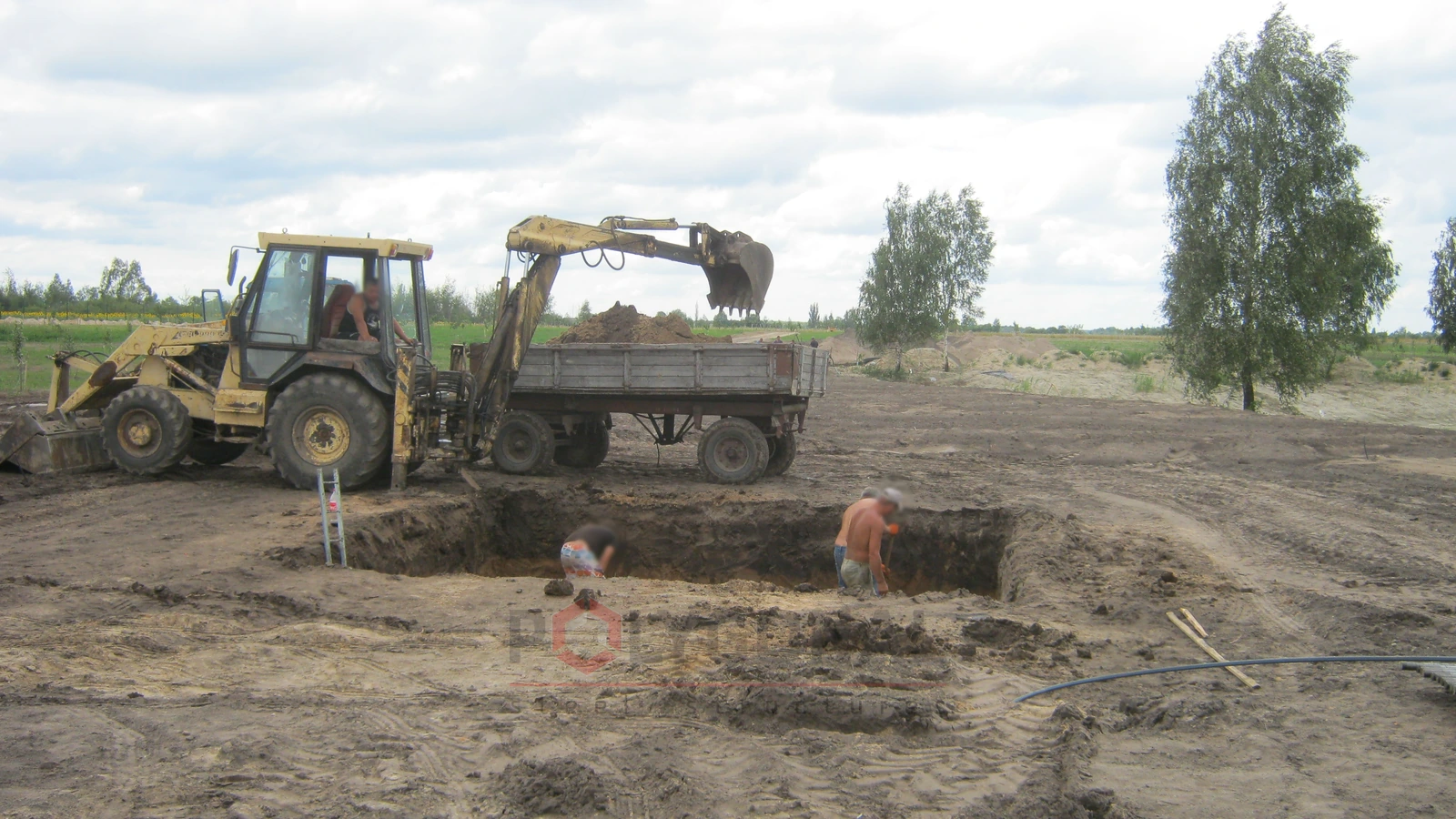

Перед выбором места проверяют подземные коммуникации на участке (кабели, трубы) — котлован под фундамент не должен их задеть. Флагшток располагают так, чтобы полотнище при развороте на ветру не задевало здания, деревья и линии электропередачи: учитывают не только высоту опоры, но и длину полотнища (ориентировочно четверть — треть высоты, см. Как выбрать флагшток) и его движение на ветру.

Полотнище создаёт значительную парусную нагрузку, поэтому место должно учитывать преобладающее направление ветра и ветровой район участка — это влияет на диаметр и толщину стенки стойки, которую рассчитывают отдельно для проекта.

Фундамент под флагшток

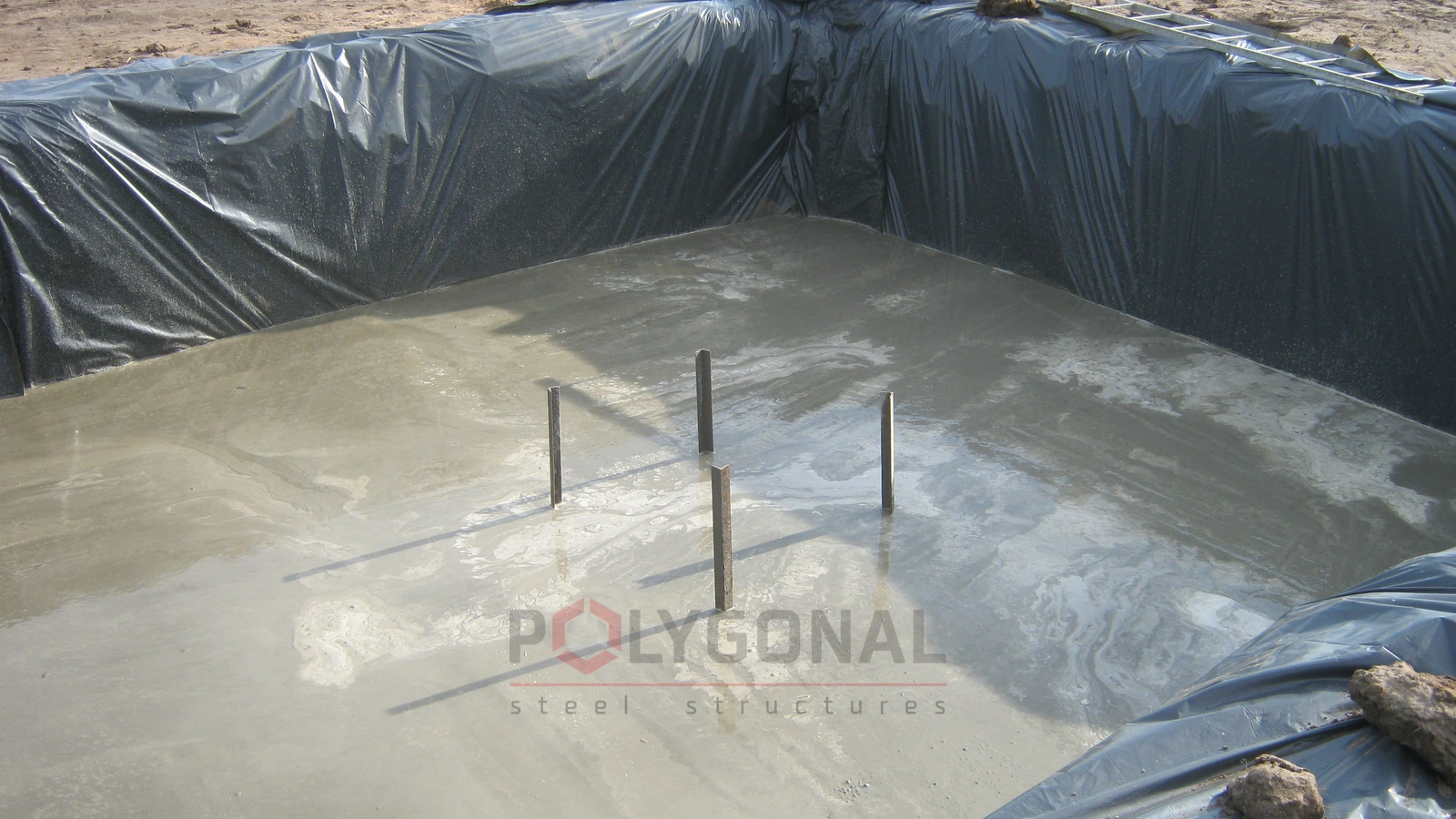

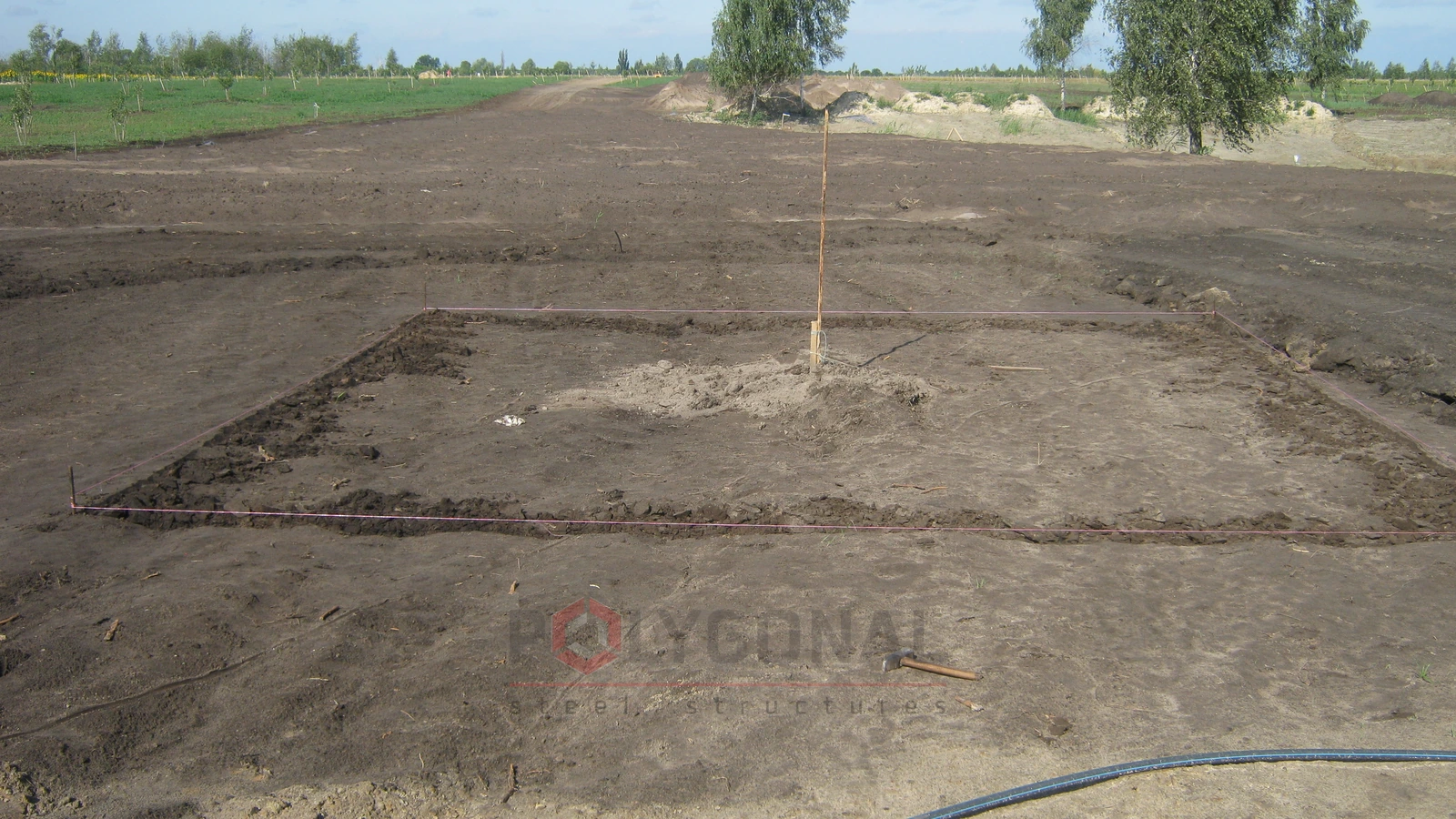

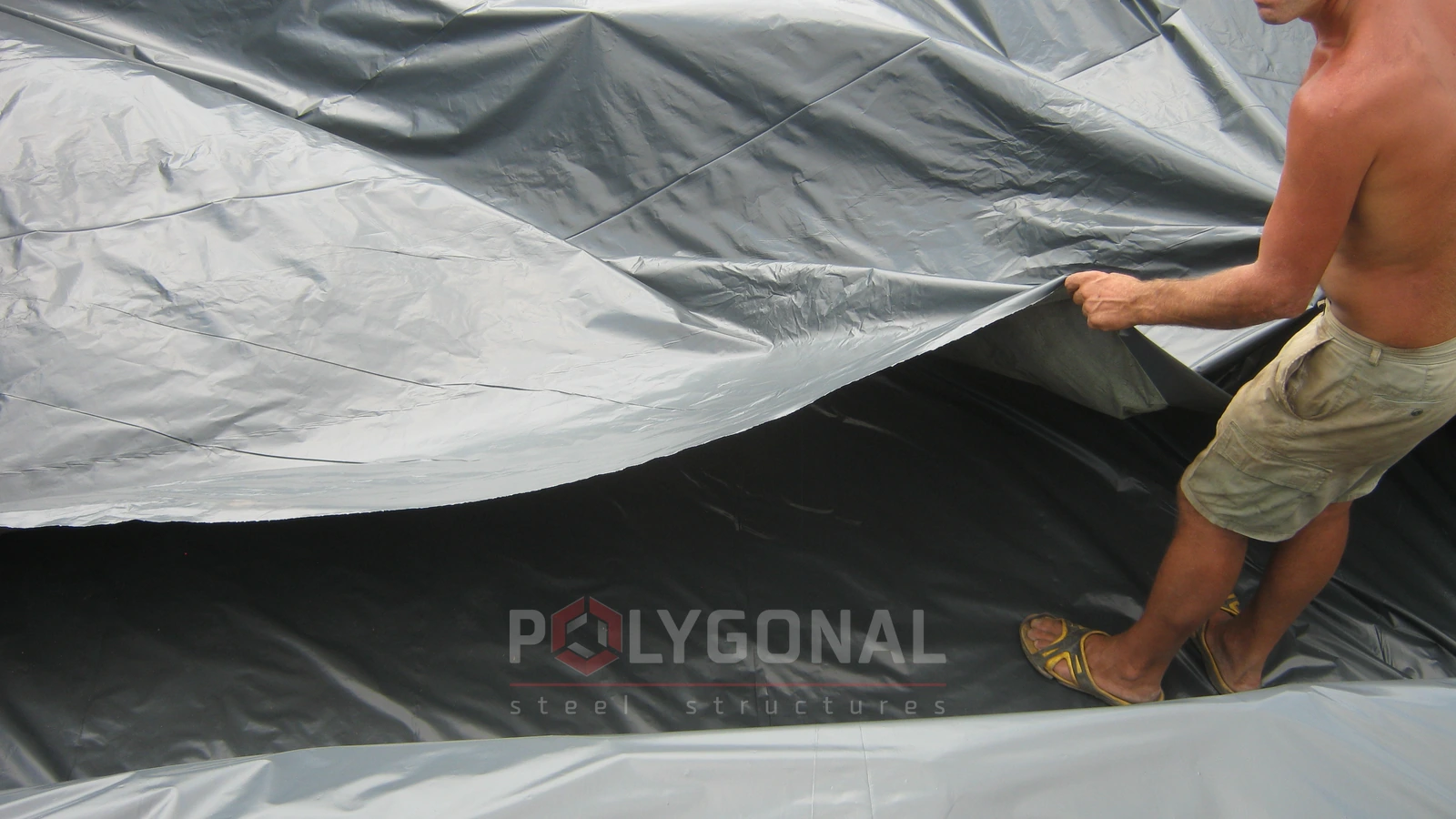

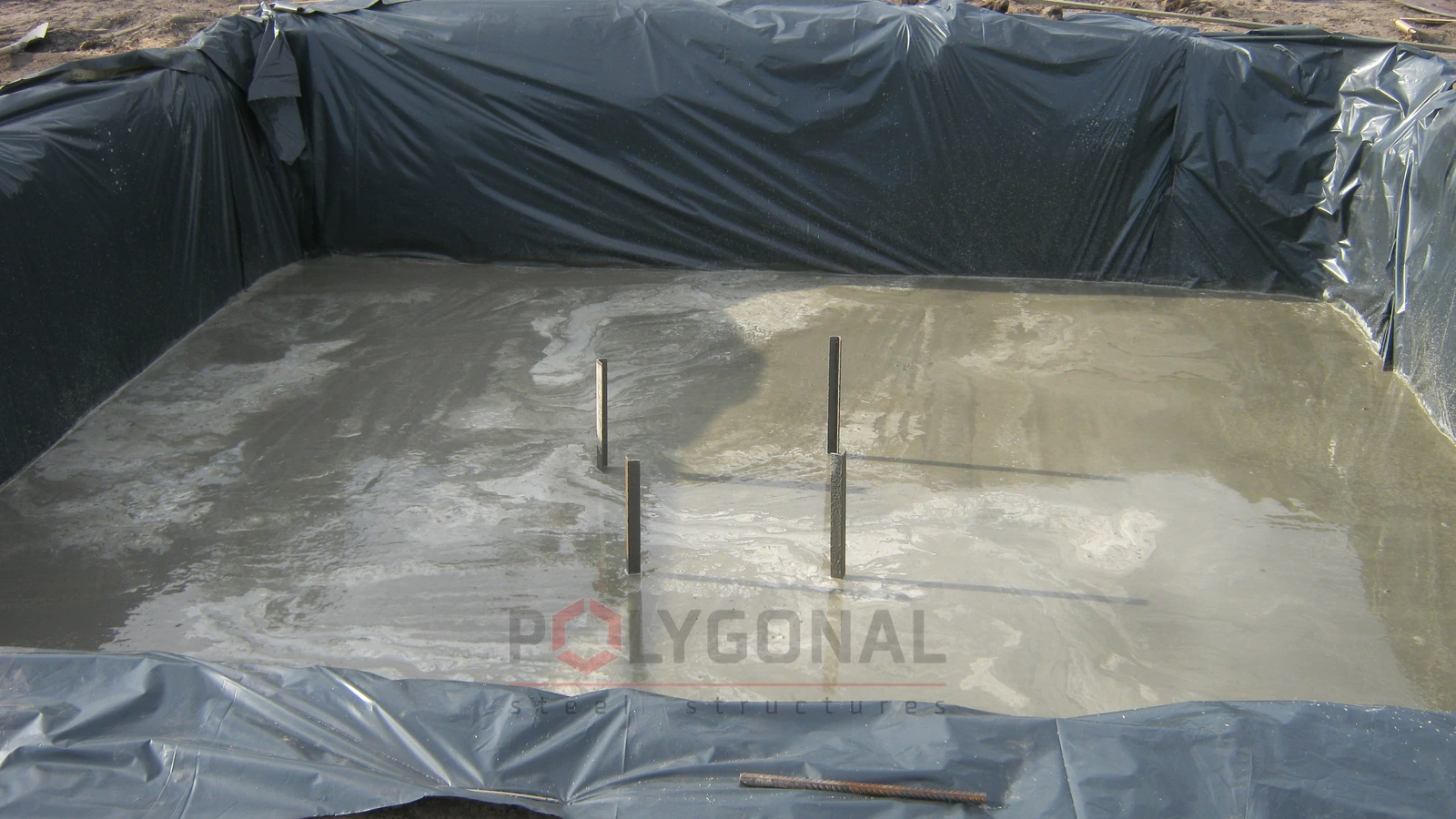

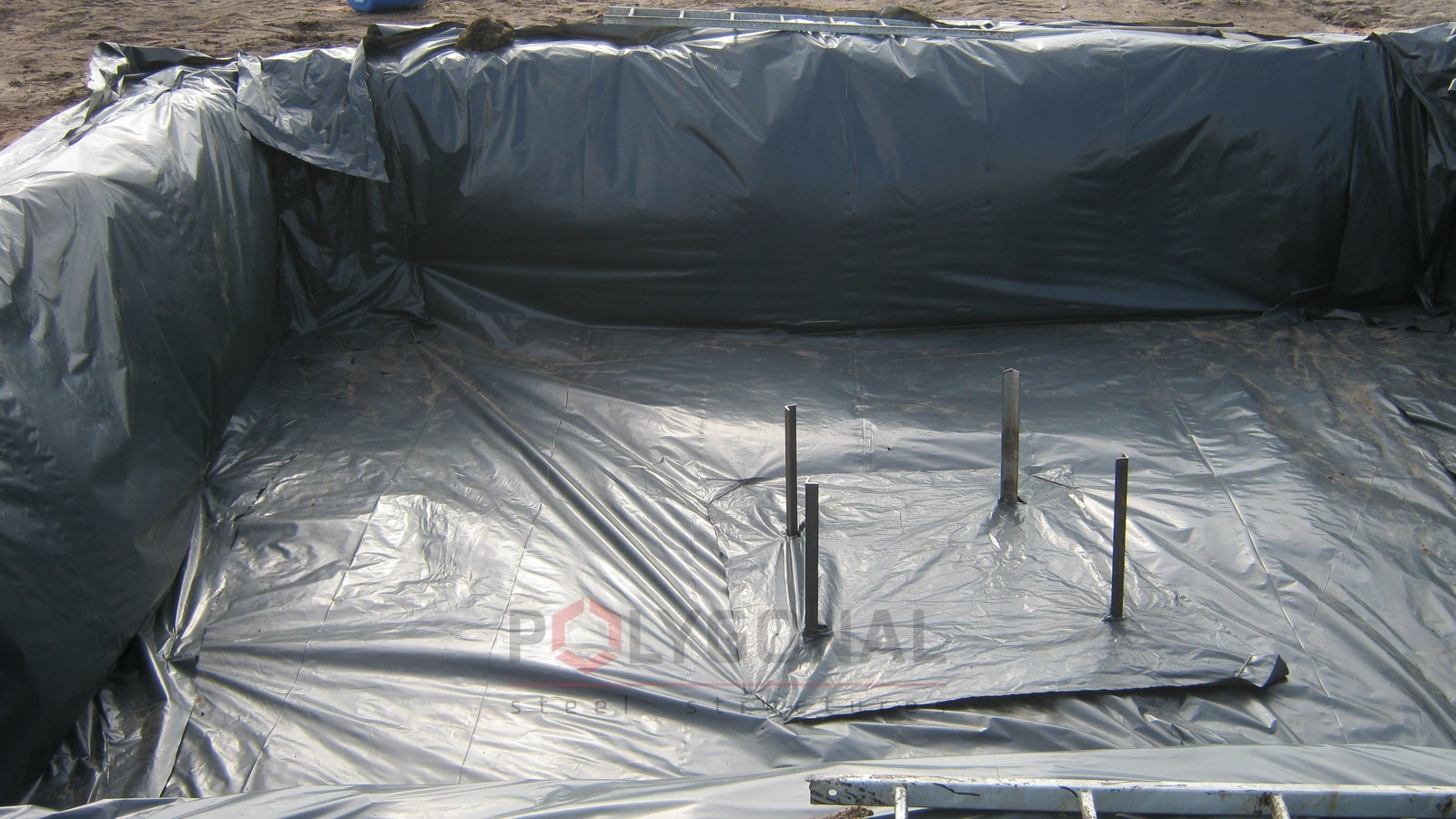

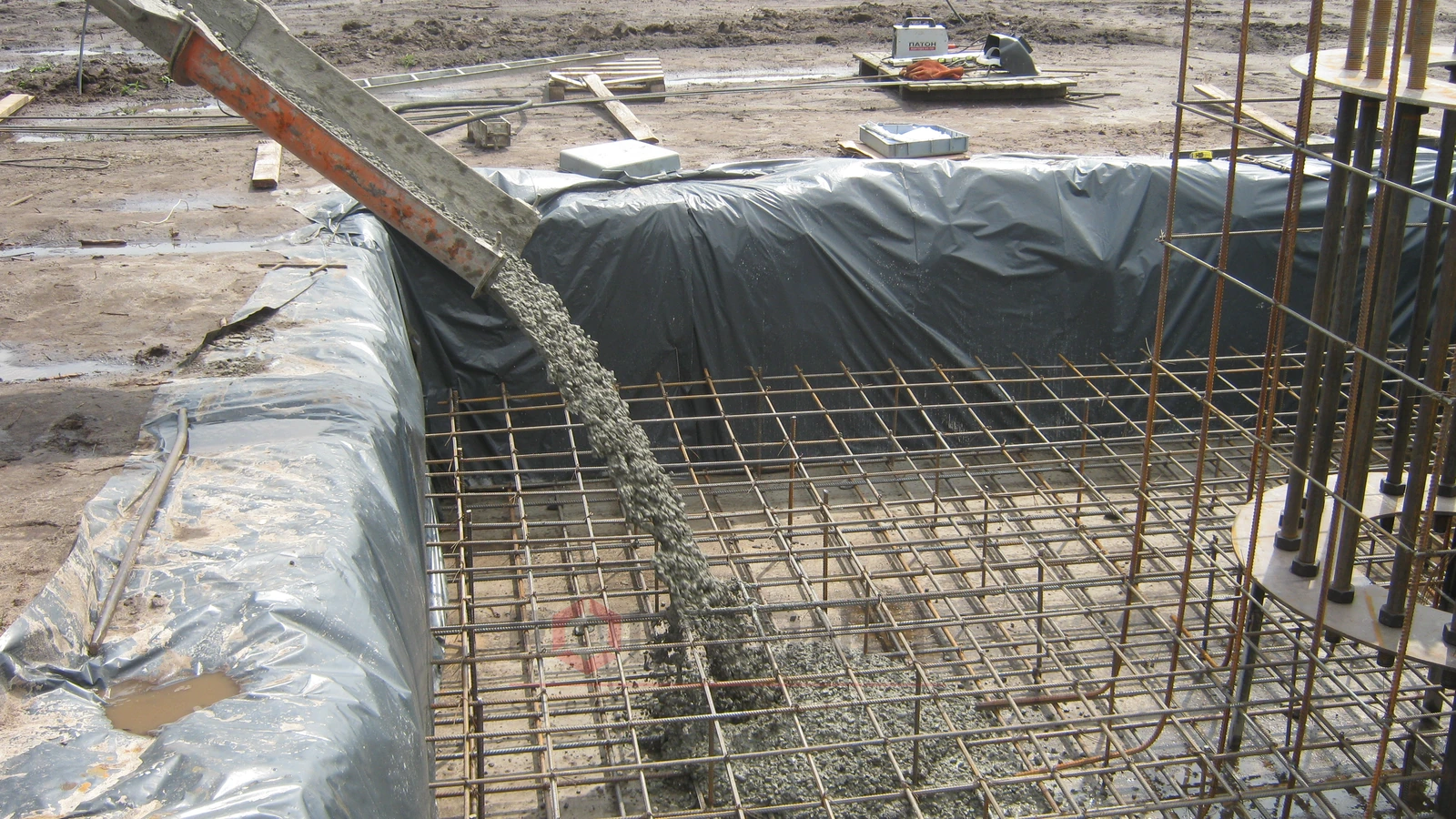

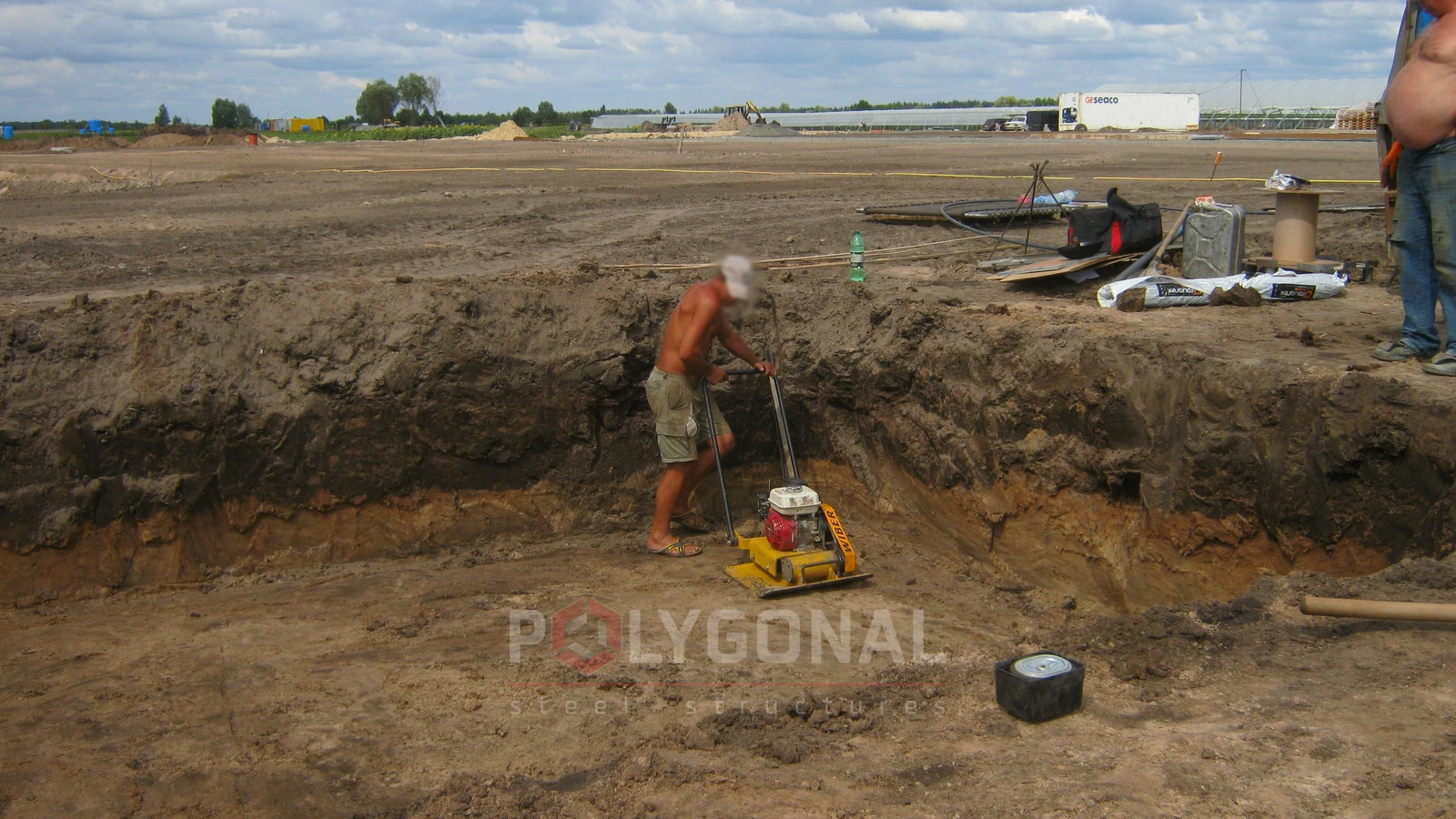

Основание флагштока выполняют как железобетонный фундамент с закладной деталью из круглого проката (подробнее о выборе самого флагштока — в статье Как выбрать флагшток). Размер и глубина фундамента зависят от высоты флагштока, размера полотнища (то есть ветровой нагрузки) и несущей способности грунта на участке — универсальной таблицы «высота — размер фундамента» нет, поскольку эти параметры всегда рассчитывают индивидуально для конкретного проекта.

Фундамент проектируют по требованиям ДБН В.2.1-10:2018, с учётом инженерно-геологических изысканий, сейсмичности района и нагрузок от конкретного флагштока — те же принципы, что и для фундаментов опор освещения: подробнее в статье Фундаменты опор освещения.

Закладная деталь и её установка

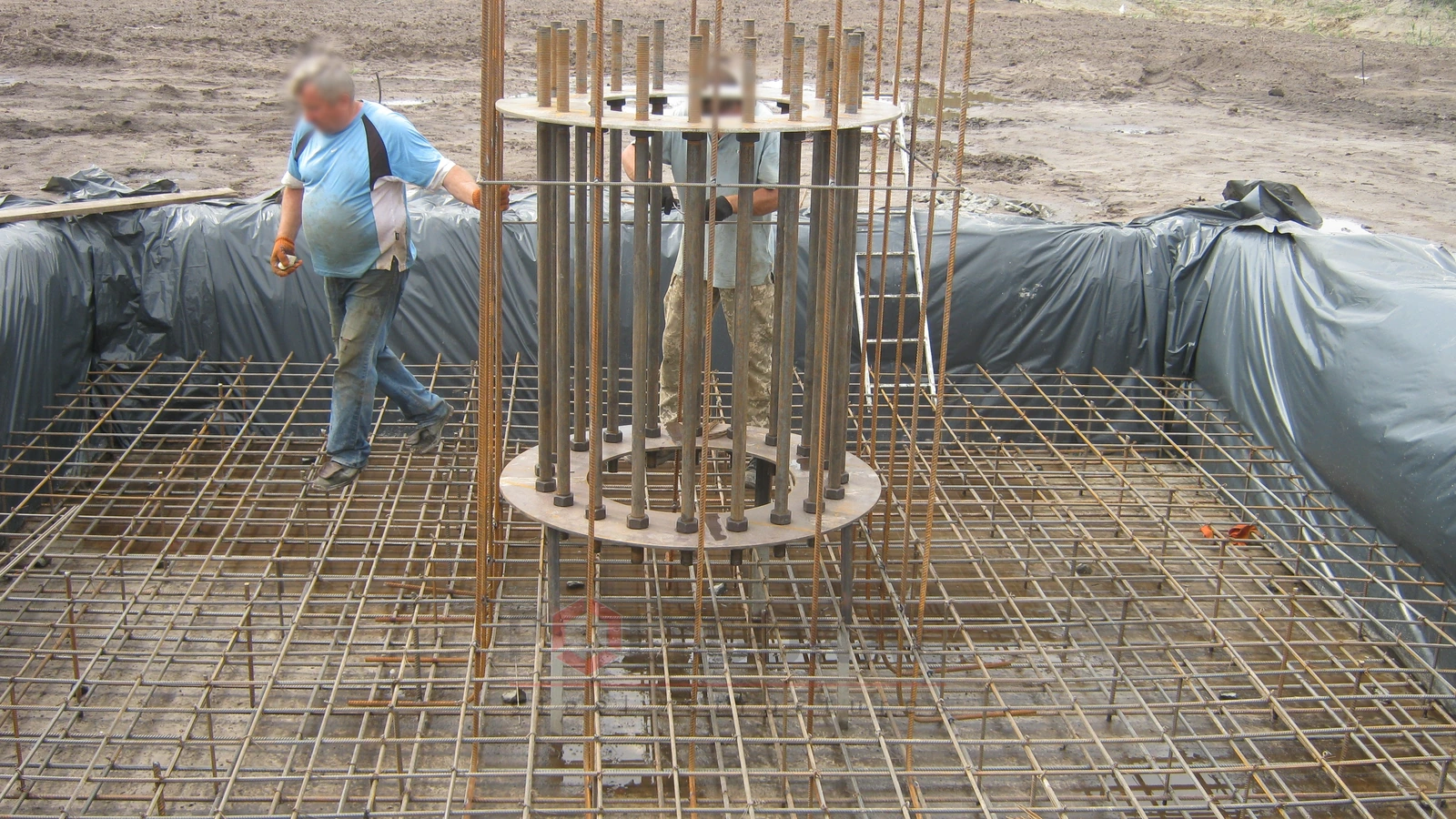

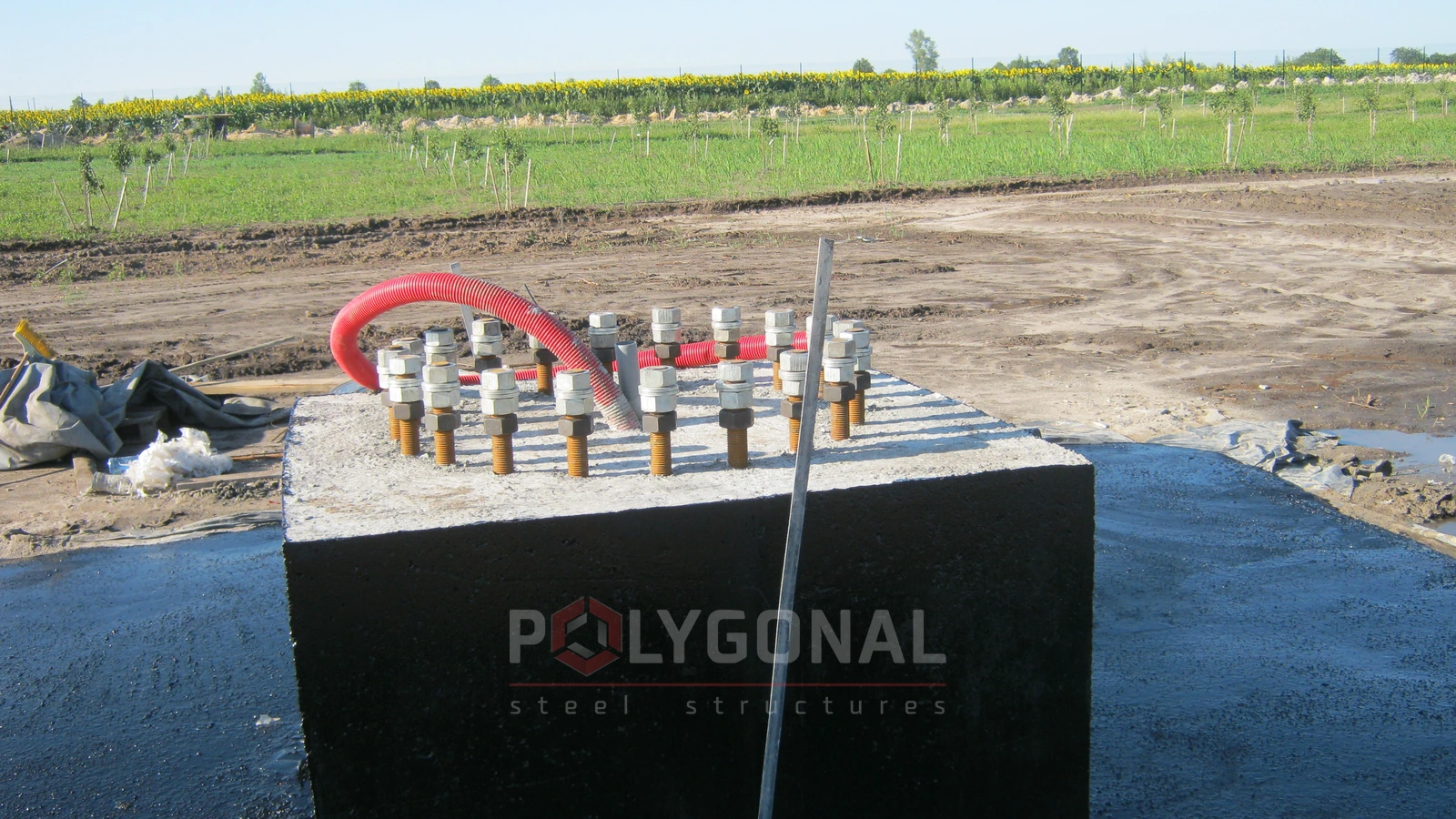

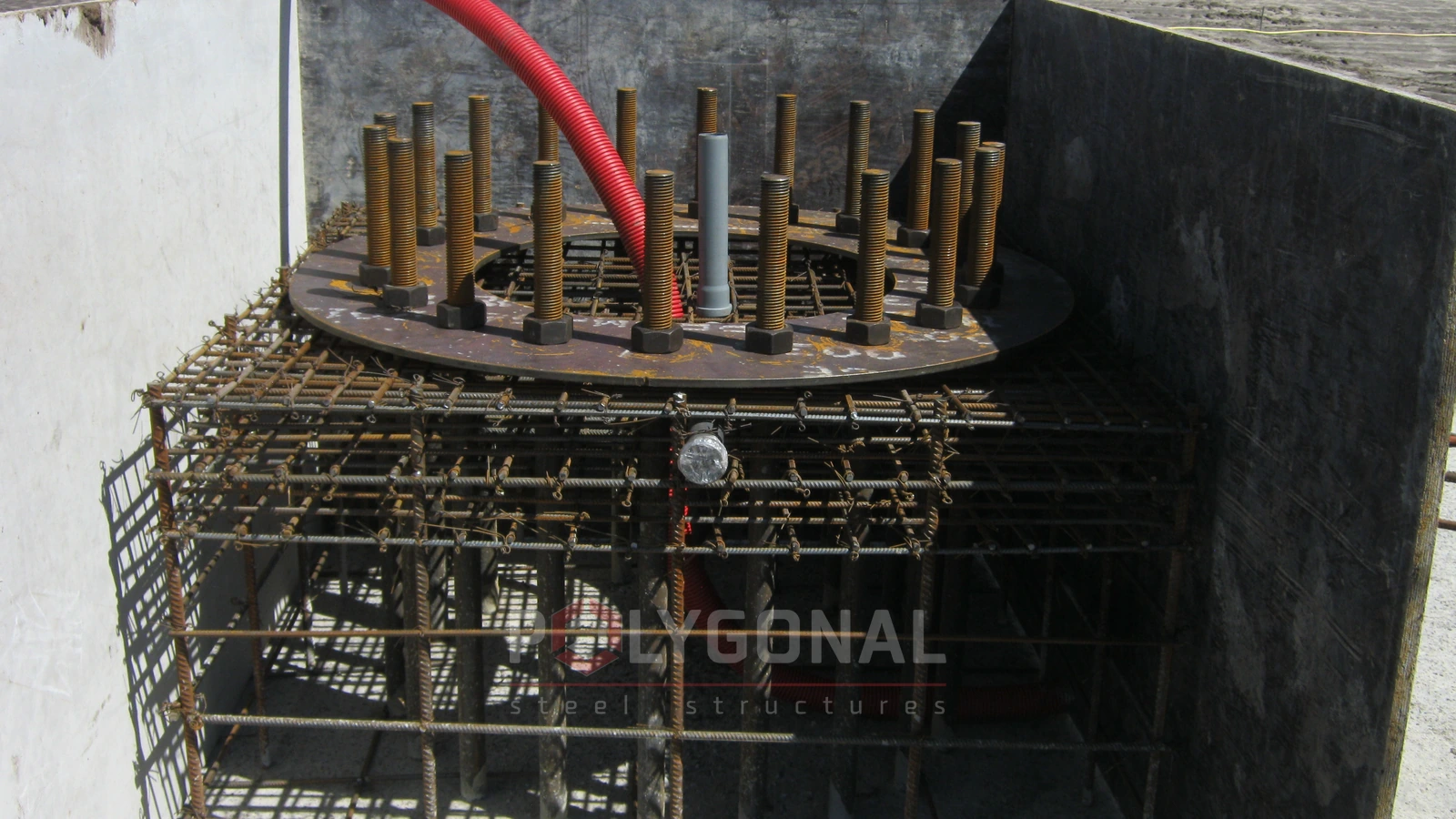

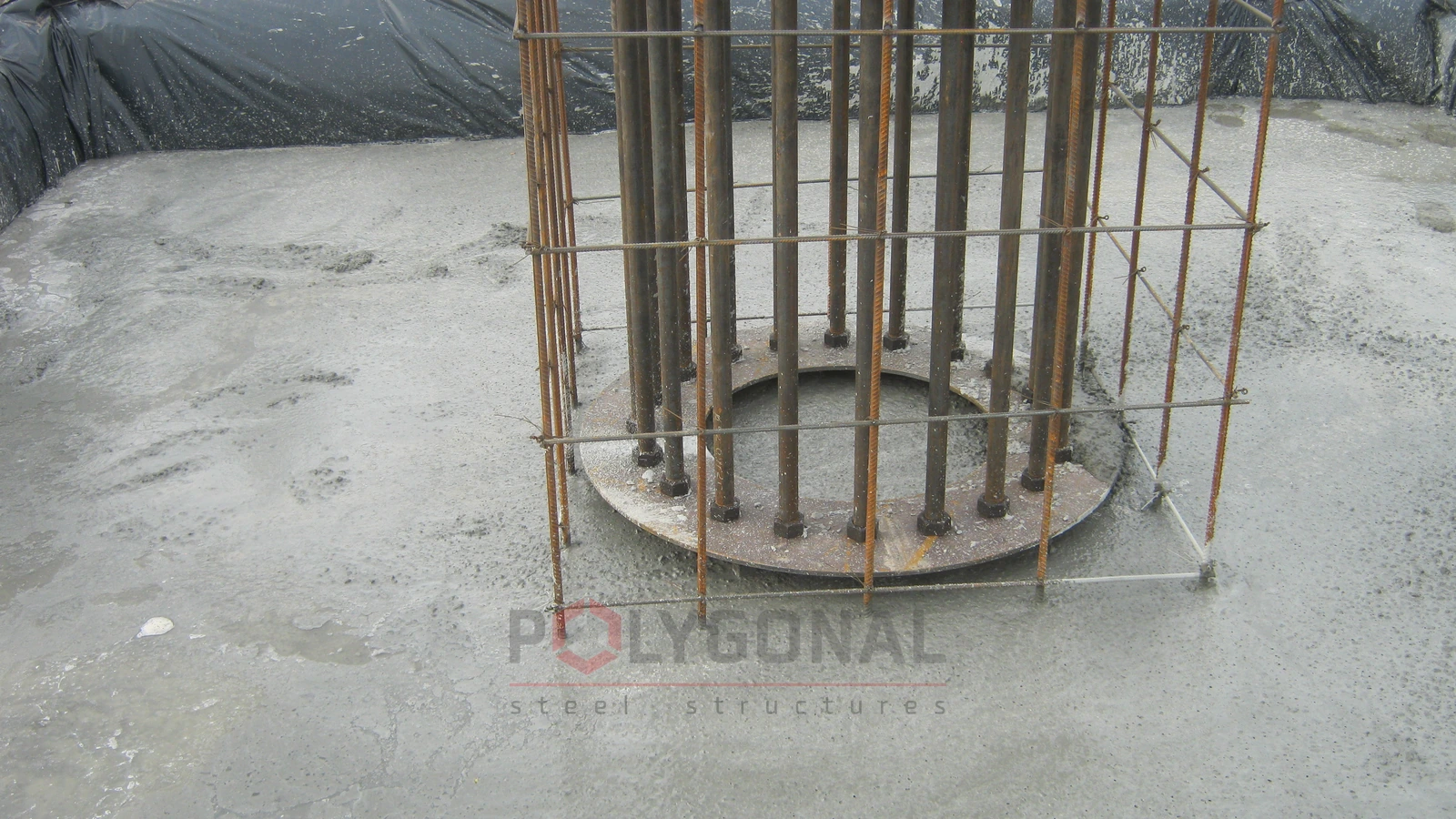

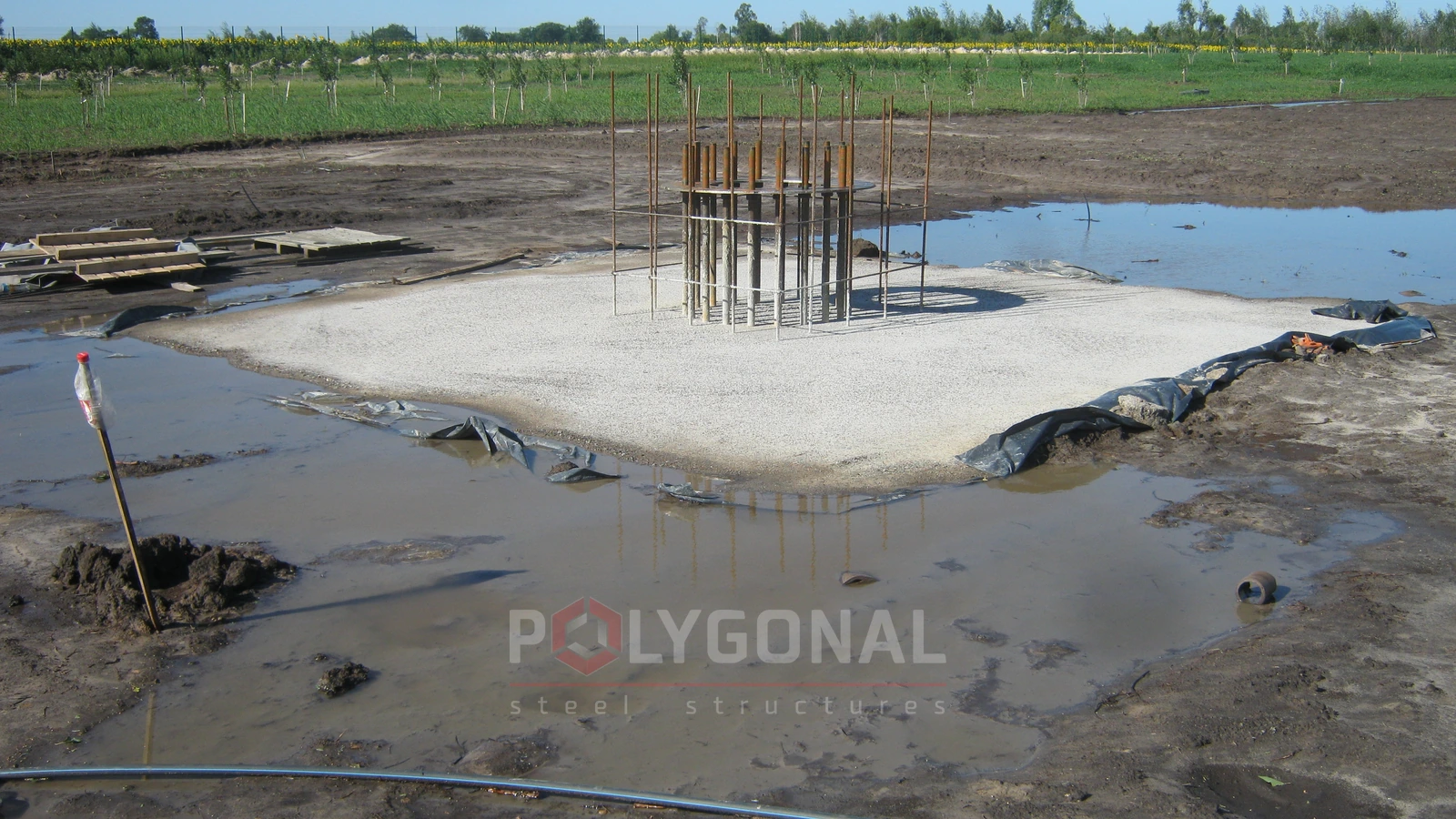

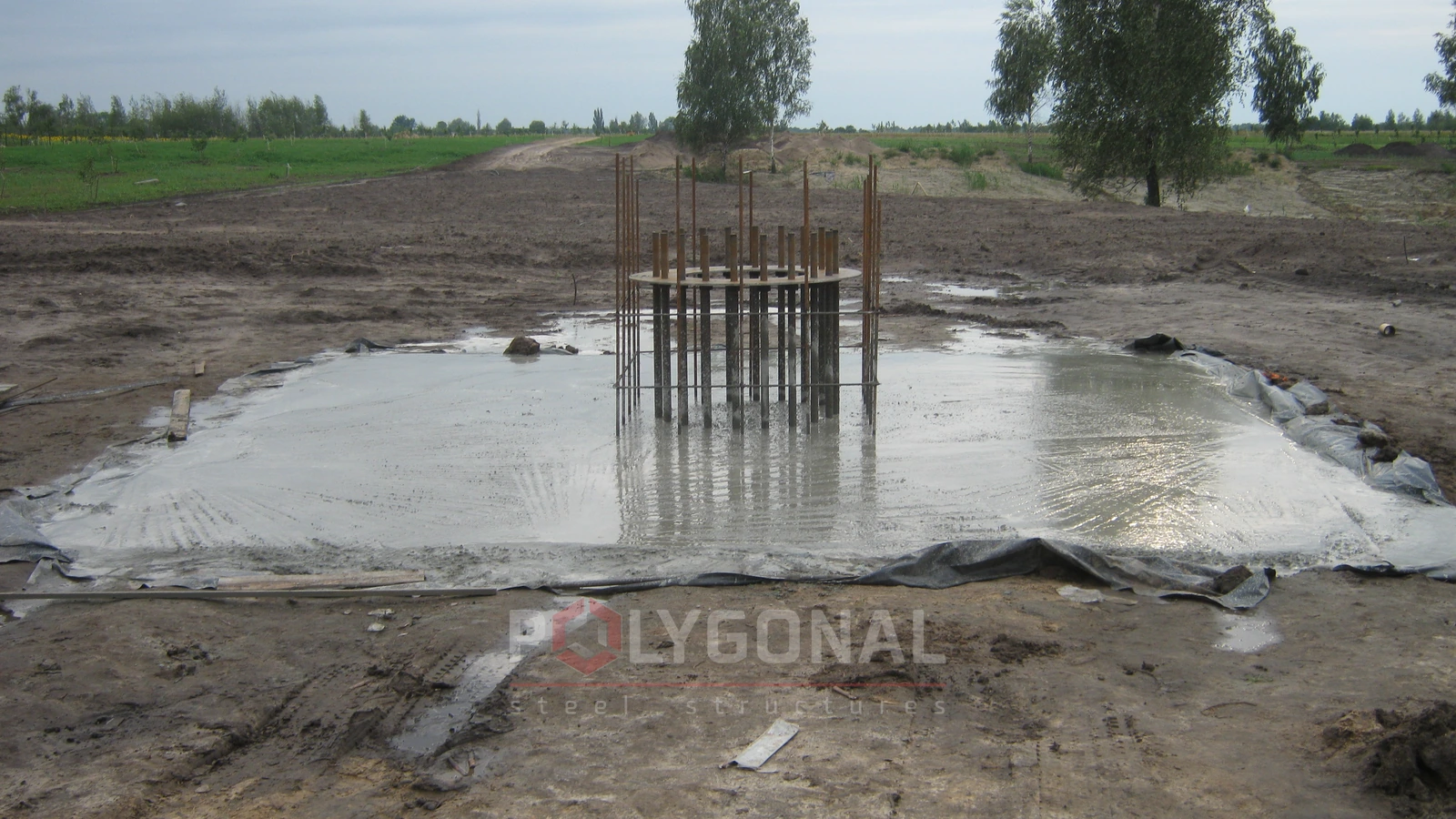

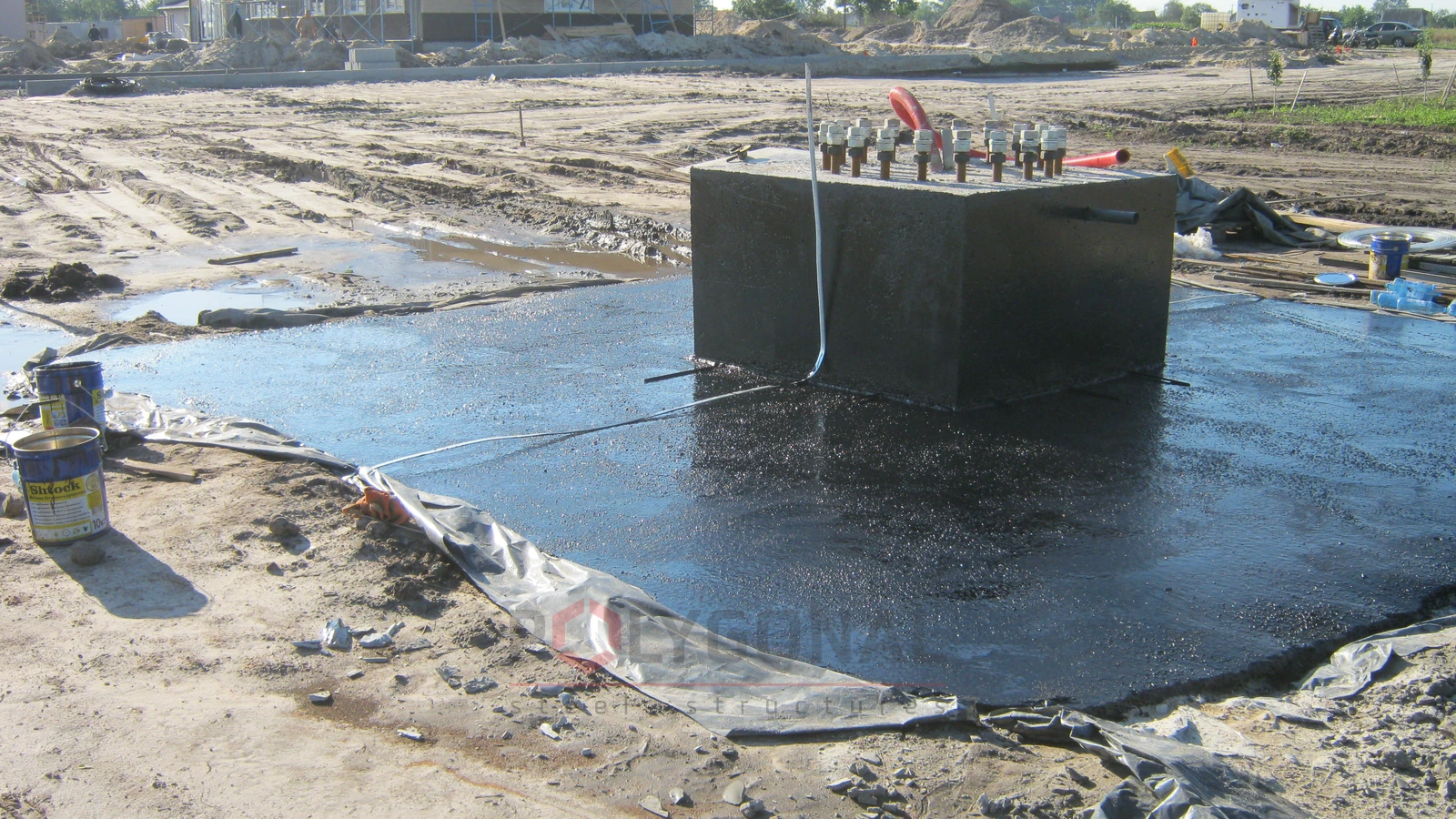

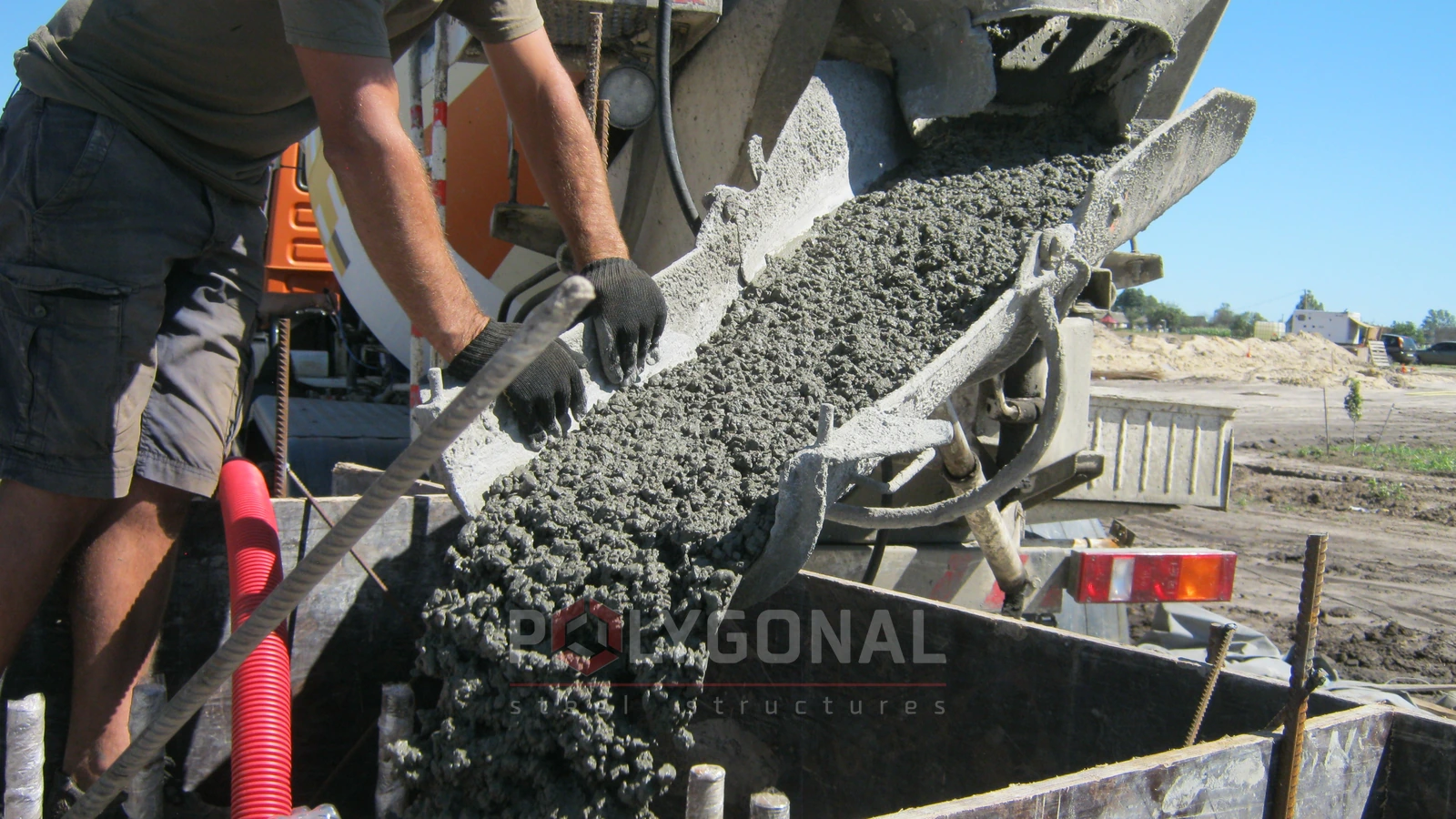

Закладная — деталь с анкерными элементами, которую устанавливают в опалубку и заливают бетоном вместе с фундаментом ещё до монтажа самого флагштока. Анкеры закладной точно соответствуют отверстиям на опорном фланце стойки, поэтому после набора фундаментом прочности флагшток можно установить и закрепить гайками без подгонки на месте.

Закладную изготавливают по проекту конкретного флагштока: высоту, диаметр и количество анкеров подбирают под нагрузку от высоты опоры и размера полотнища. Устанавливают её при устройстве фундамента, обычно силами заказчика.

Монтаж шаг за шагом

Обычно монтаж выполняет заказчик; при необходимости мы организуем монтаж силами партнёра. Порядок монтажа многогранной стойки флагштока такой же, как для опор освещения и мачт — подробное технологическое описание в статье Сборка, установка и монтаж многогранных опор, мачт и башен. Основные этапы:

• фундамент должен набрать не менее 50% проектной прочности перед установкой флагштока;
• высокий флагшток обычно собирают из секций на земле (телескопическое или фланцевое соединение) и поднимают в проектное положение краном или автоподъёмником;
• для строповки используют текстильные ленточные стропы или металлические тросы в резинотканевых рукавах — голый металлический трос может повредить цинковое покрытие;
• для высоких и тяжёлых флагштоков стропы должны выдерживать не менее 7 т и крепиться не ниже чем в 1 м выше центра тяжести способом «на удав»; дополнительный вертикальный строп через отверстия в рёбрах жёсткости опорного фланца нижней секции не даёт телескопическим стыкам разойтись во время подъёма;
• стойку устанавливают на анкерные болты закладной, совмещая контрольную риску на опорном фланце с риской на закладной детали, выверяют вертикальность и закрепляют гайками; стропы снимают только после полной затяжки всех гаек;
• монтажные болты затягивают моментом не менее 15 кгс·м, а надёжность анкерных гаек обеспечивает контргайка;
• через неделю после установки гайки рекомендуется дополнительно подтянуть, чтобы компенсировать обжатие цинкового покрытия, после чего на опору устанавливают защитный кожух;
• к опоре присоединяют заземление; если флагшток используют как молниеприёмник, он становится частью системы молниезащиты (см. раздел ниже и Молниеотводы, молниеприёмники).

Заказчику стоит вести технический надзор за монтажом: контролировать правильность устройства фундамента, точность сборки секций, надёжность фиксации анкерных гаек и отсутствие повреждений цинкового покрытия.

Подъём флага и обслуживание

После монтажа стойки устанавливают и проверяют механизм подъёма — ручной (лебёдка или фал внутри ствола) или электрический, в зависимости от выбранного варианта. Верхняя секция «спиннинг-флагштока» вращается на шарикоподшипниках, поэтому флаг не наматывается на ствол при ветре.

Флагштоки с электроприводом и ревизионным люком стоит обслуживать по графику: раз в 3 месяца — осмотр контактных соединений электрической панели и болтовых соединений через люк; не реже раза в год — более полный профилактический осмотр: проверка натяжения и состояния троса, частичное опускание цепи флага для проверки узлов крепления, проверка сопротивления изоляции токоведущих частей (не менее 0,5 МОм). Повреждённые участки цинкового покрытия сразу восстанавливают цинконаполненной краской.

Простые флагштоки без электропривода осматривают не реже раза в год и после сильных ветров: проверяют затяжку гаек, состояние троса или фала, работу механизма подъёма и крепление подсветки, если она есть.

Если флагшток стоит на неровном участке, следует позаботиться об отводе дождевой воды от основания и регулярно проверять отвод конденсата из опорного узла; высокую растительность в пределах 3 м от опоры убирают. Во время штормового предупреждения полотнище обязательно приспускают или снимают — см. также Как выбрать флагшток.

Типичные ошибки при установке флагштока

• снятие стропов до полной затяжки всех гаек фундамента;
• недостаточная прочность фундамента на момент установки (менее 50% проектной);
• использование голого металлического троса для строповки — повреждает цинковое покрытие;
• отсутствие повторной подтяжки гаек через неделю после монтажа;
• выбор места без учёта разворота полотнища на ветру относительно зданий, деревьев и линий электропередачи;
• заземление и молниезащита высокого отдельно стоящего флагштока не рассмотрены в проекте.

Флагшток и молниезащита: что решает проект

Флагшток нередко бывает самой высокой точкой участка, но если защиту не требует орган лицензирования, страховщик или заказчик, потребность в ней определяет оценка риска по EN 62305-2 (справочное приложение E к ДСТУ EN 62305-3:2021, п. E.4.2.1), а не сама высота.

Стальной флагшток можно рассматривать как естественный молниеприёмник по аналогии с ДСТУ EN 62305-3:2021 (п. 5.1.3 и 5.2.5, табл. 3), если:

• он постоянно стоит на месте, а контакт между частями надёжен (сварка, болты; п. 5.5.3);
• стенка не тоньше, чем в табл. 3: для стали (нержавеющей или оцинкованной) 4 мм, а 0,5 мм только для листового покрытия, где прожог, местный перегрев или возгорание не имеют значения;
• металл не покрыт изоляцией (тонкий слой краски или ПВХ 0,5 мм изоляцией не считают).

Прямого правила именно для многогранной стойки в п. 5.2.5 нет: там описаны листовой металл, металлические трубы и детали на кровле (для труб и деталей п. 5.2.5 c, d дополнительно ставит условие по сечению: не меньше, чем для стандартных элементов, табл. 6), поэтому вывод по флагштоку делает проект.

Тогда флагшток — часть системы молниезащиты (LPS) и требует токоотвода, заземлителя и контрольного соединения (п. 5.3.6; естественным токоотводам, соединённым с фундаментными заземлителями, оно не нужно). Токоотводом может служить сама стойка, если соединения надёжны (на флагштоке из секций это прежде всего стыки секций), а сечение не меньше, чем в табл. 6 (п. 5.3.5). Электрически отделить флагшток от металлических частей здания и оборудования поблизости можно расстоянием разделения (п. 6.3.1).

Ещё на этапе проекта со строителем согласуют количество и расположение флагштоков и то, можно ли их опускать (справочное приложение E, п. E.4.2.2.2.5).
