Проектирование башен связи и антенных мачт

Исходные данные для проектирования

Многогранные антенные опоры, вышки и мачты сотовой связи и фундаменты к ним проектируют на основе и с учётом:

• результатов инженерно-геологических изысканий для строительства;
• сведений о сейсмичности района строительства;
• данных о назначении, конструктивных и технологических особенностях антенных опор, фундаментов и условиях их эксплуатации;
• нагрузок, действующих на антенные опоры и фундаменты;
• условий существующей застройки и влияния на неё нового строительства;
• экологических требований;
• размеров земельного участка для размещения антенной опоры или мачты;
• технико-экономического сравнения возможных вариантов проектных решений, чтобы выбрать тот, что наиболее эффективно использует антенную опору или вышку и фундаменты.

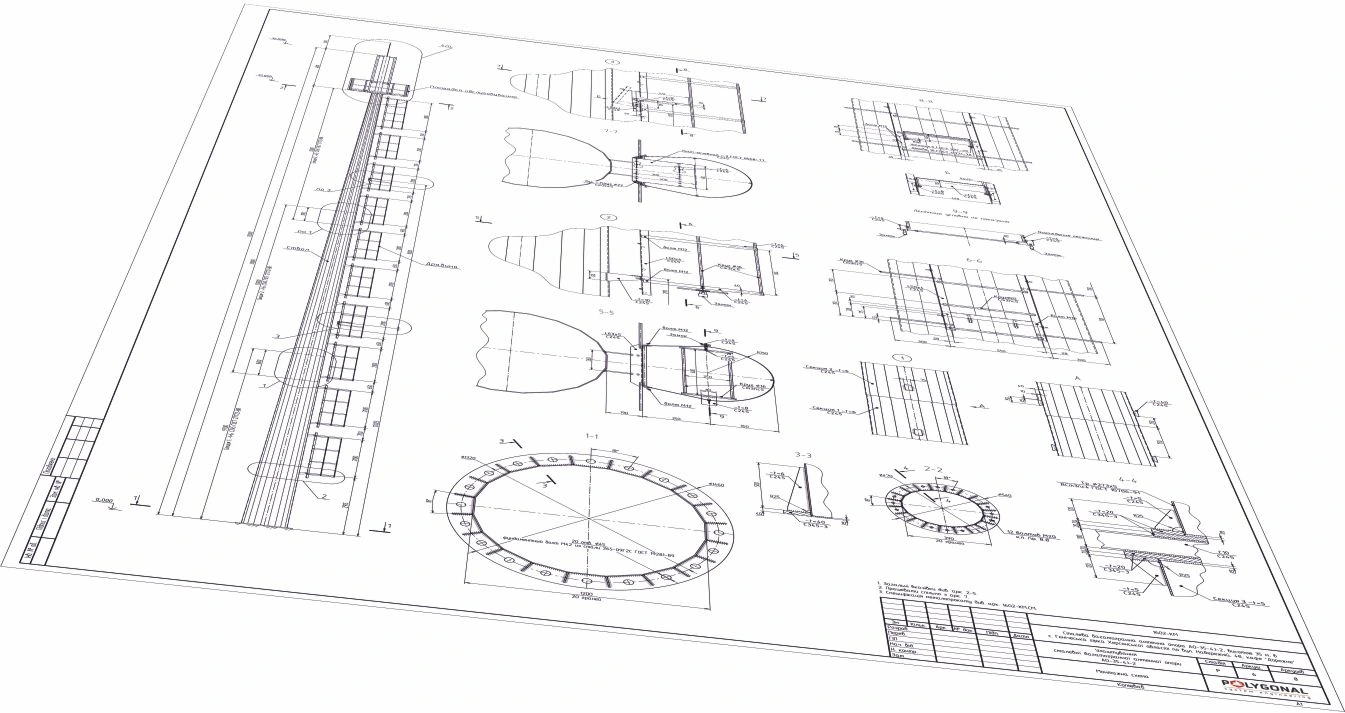

Конструктивные особенности антенных сооружений

Минимальная толщина стенки стальных многогранных опор сотовой связи — не менее 5 мм. Нижний диаметр стойки (диаметр фланца) принимают с учётом ожидаемого типа и габаритов фундамента.

В зависимости от нужной высоты стойка может состоять из одной, двух или нескольких секций. Максимальная длина секции (длина отправочного элемента) обычно не превышает 12 м — это удобно для транспортировки.

Секции соединяют между собой двумя способами: фланцевым и телескопическим. По типу соединения секций антенные сооружения делят на опоры с телескопическим и с фланцевым соединением.

Телескопический стык. Ориентировочная длина стыка зависит от диаметров соединяемых секций: она равна полутора–двум диаметрам (примерно 1,8 среднего диаметра секций). При проектировании учитывают возможное отклонение длины стойки из-за допуска на длину телескопического стыка при монтаже — допустимо 10–12 % длины стыка. Конструкции с телескопическим соединением могут иметь детали для стягивания секций и плотной посадки; если их нет, секции стягивают лебёдкой, пропуская трос внутри мачты. Стягивать секции рекомендуется возрастающей нагрузкой с шагом, зависящим от диаметра секций, пока они не перестанут перемещаться друг относительно друга.

Фланцевое соединение. В многогранных опорах и вышках применяют фланцевые соединения с расположением болтов по окружности или по контуру прямоугольника — и в стыках секций между собой, и с фундаментом. Фланцевое соединение секций обеспечивает точное соответствие высоты стойки, полученной при монтаже, проектному значению.

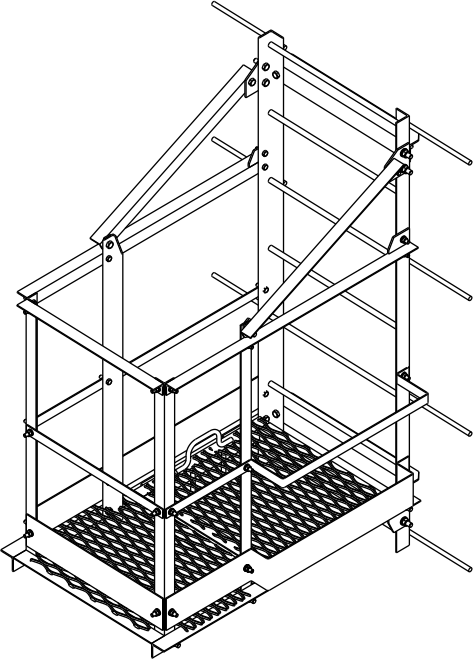

Для обслуживания антенн и передающих устройств опоры и мачты могут иметь лестницы и площадки для отдыха.

Проектирование фундаментов башен связи

Мы проектируем фундаменты башен связи и антенных мачт. Конструктивно-технологические решения фундаментов индивидуальны и зависят от конкретных грунтовых условий и нагрузки от конкретной опоры. Наиболее распространены решения:

• из одиночных стальных свай-оболочек;
• из одиночных буронабивных свай;
• свайные из винтовых свай со стальным ростверком;
• свайные из стальных свай-оболочек со стальным ростверком;
• с монолитным железобетонным ростверком на винтовых, забивных или буронабивных сваях, стальных сваях-оболочках;
• монолитные.

Свая-оболочка

Свая-оболочка, усиленная двумя ригелями

Виброзаглубляемая свая-оболочка

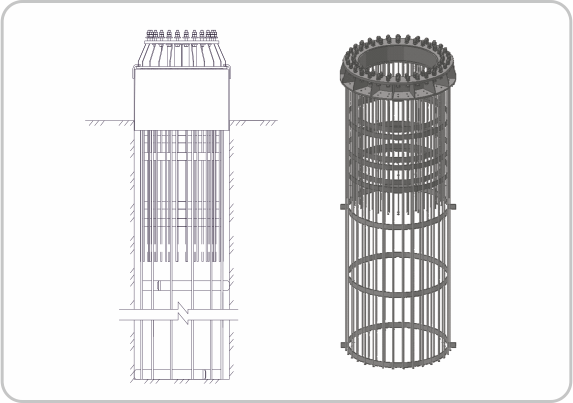

Буронабивная свая

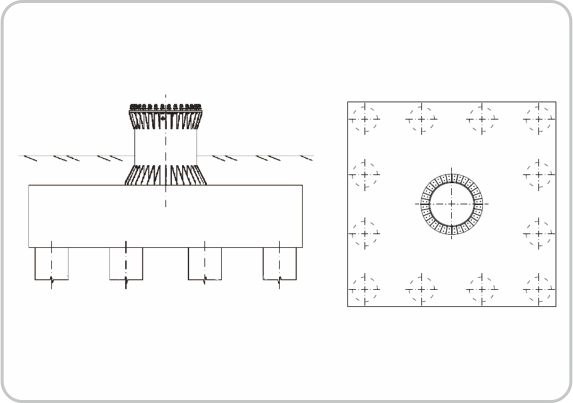

Многосвайный буронабивной фундамент

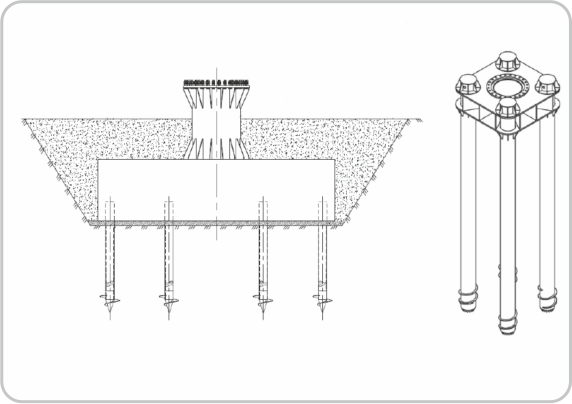

Монолитный и металлический ростверк с винтовыми сваями

Нагрузки и проверки при проектировании башни

Башню рассчитывают на ветровую нагрузку (с учётом ветрового района и высоты), гололёд, массу конструкции и оборудования, а также нагрузки от антенн, зависящие от их количества, площади и расположения по высоте. Расчёт проверяет прочность и устойчивость элементов, соединения секций и фланцев, а также деформации верха башни: оборудование связи требует ограниченного отклонения антенн.

Комплектация, безопасность и доступ

• технологическая площадка под оборудование связи;

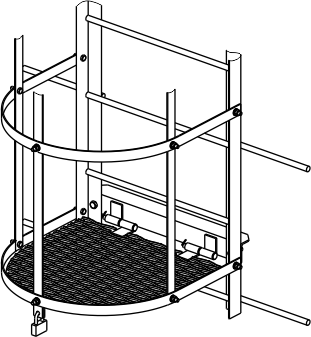

• площадки отдыха через каждые 10 м с люком на замке;
• лестница с ограждением и антивандальный люк в начале лестницы;
• при необходимости: осветительная арматура, молниеприёмник, грозозащитные тросы, системы видеонаблюдения.

Что нужно для проектирования и заказа

Пришлите высоту башни, перечень антенн (количество, размеры, вес, высота подвеса), место установки и, при наличии, результаты инженерно-геологических изысканий. Также можно заполнить бланк технического задания на башню связи. Мы разработаем конструкцию и фундамент, рассчитаем стоимость и сроки, а при необходимости монтаж выполняет лицензированная строительная компания-партнёр.
