Багатогранна прожекторна щогла ПМС-19,3-Б
Багатогранна прожекторна щогла з майданчиком для прожекторів на висоті 19,3 м; загальна висота з блискавковідводом 27,05 м, до 16 прожекторів.

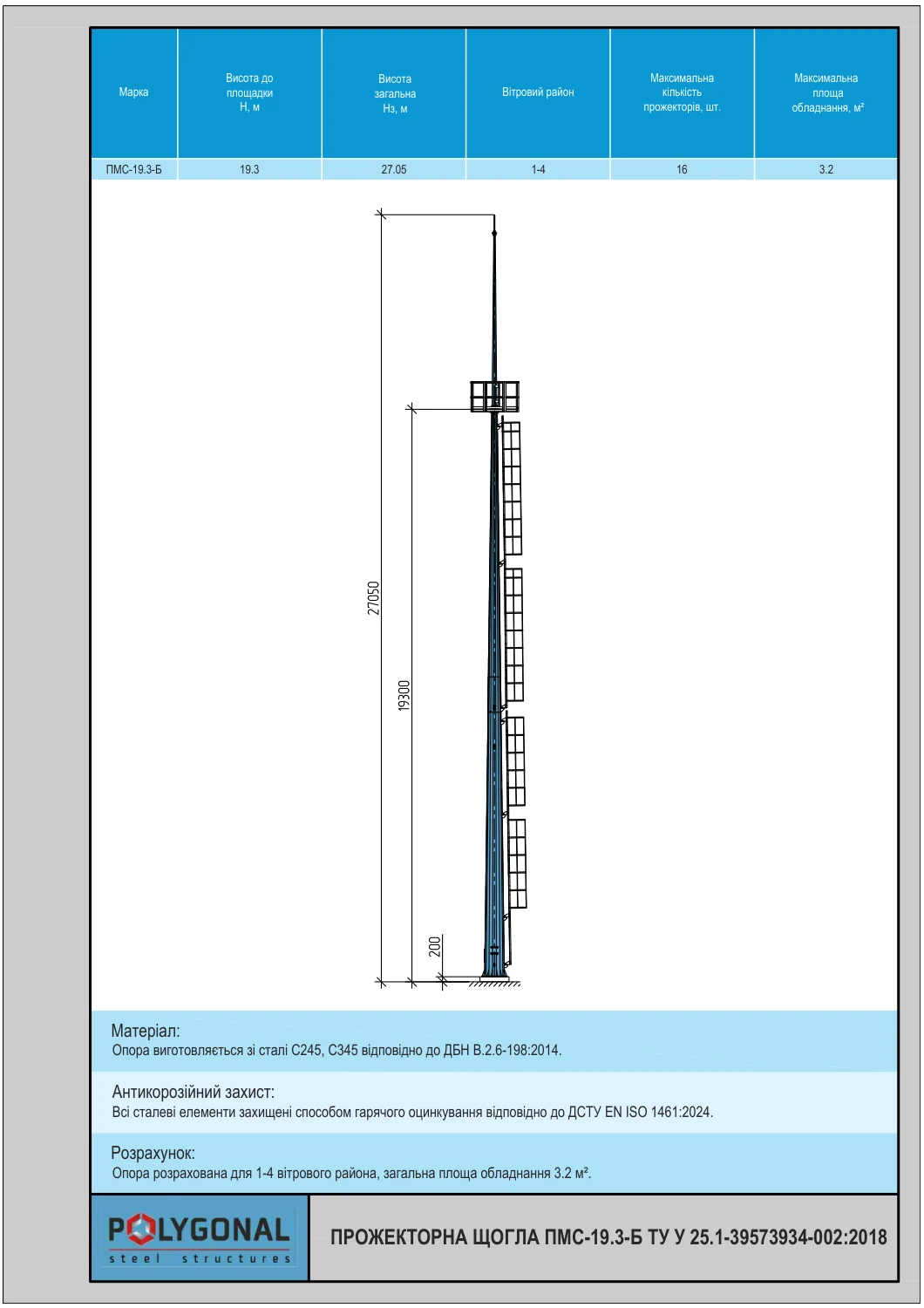

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПМС-19,3-Б
| Параметр | Значення |
|---|---|
| Висота до майданчика, H | 19,3 м |
| Висота загальна, Hз | 27,05 м |
| Вітровий район | 1–4 |
| Максимальна кількість прожекторів | 16 шт. |
| Максимальна площа вітрового навантаження обладнання | 3,2 м² |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Призначення ПМС-19,3-Б
Щогла ПМС-19,3-Б — сталевий багатогранний аналог типових щогл ПМС і ПМЖ, без залізобетонної стійки. Майданчик із прожекторами стоїть на висоті 19,3 м, а загальна висота разом із блискавковідводом — 27,05 м; про марки ПМС і ПМЖ — у статті Прожекторні щогли ПМС і ПМЖ.
Ті самі висоти, що в ПМЖ-19,3, але без залізобетону
Майданчик на 19,3 м і загальна висота 27,05 м збігаються з даними серії для ПМЖ-19,3. Тож якщо проєкт називає таку щоглу, а залізобетонна стійка не потрібна, ця модель вкладається в ті самі висоти. Від першої марки ряду її відділяє 2,7 м майданчика.
Вітрові райони 1–4 і ліміт у 3,2 м² не змінюються від марки до марки. Перевіряйте, чи вкладається ваш набір: наприклад, 14 прожекторів по 0,2 м² дають 2,8 м², і запас до межі ще лишається. Якщо набір більший, замовляйте розрахунок для вашого майданчика.
Як замовити ПМС-19,3-Б
Ціну ПМС-19,3-Б розраховуємо за запитом: надішліть вітровий район, кількість і тип прожекторів та місце встановлення.
Інші марки ряду: ПМС-16,6-Б · ПМС-22,8-Б · ПМС-24,0-Б · ПМС-29,3-Б · ПМС-32,5-Б
