Прожекторні щогли ПМС, ПМЖ і наші ПМВ, ПМК: у чому різниця

Що означають ПМС і ПМЖ

ПМС — прожекторна мачта стальна, тобто сталева. Стовбур зібраний зі ґратчастих (решітчастих) секцій: це просторова ферма з кутникового профілю, а не суцільностінна труба.

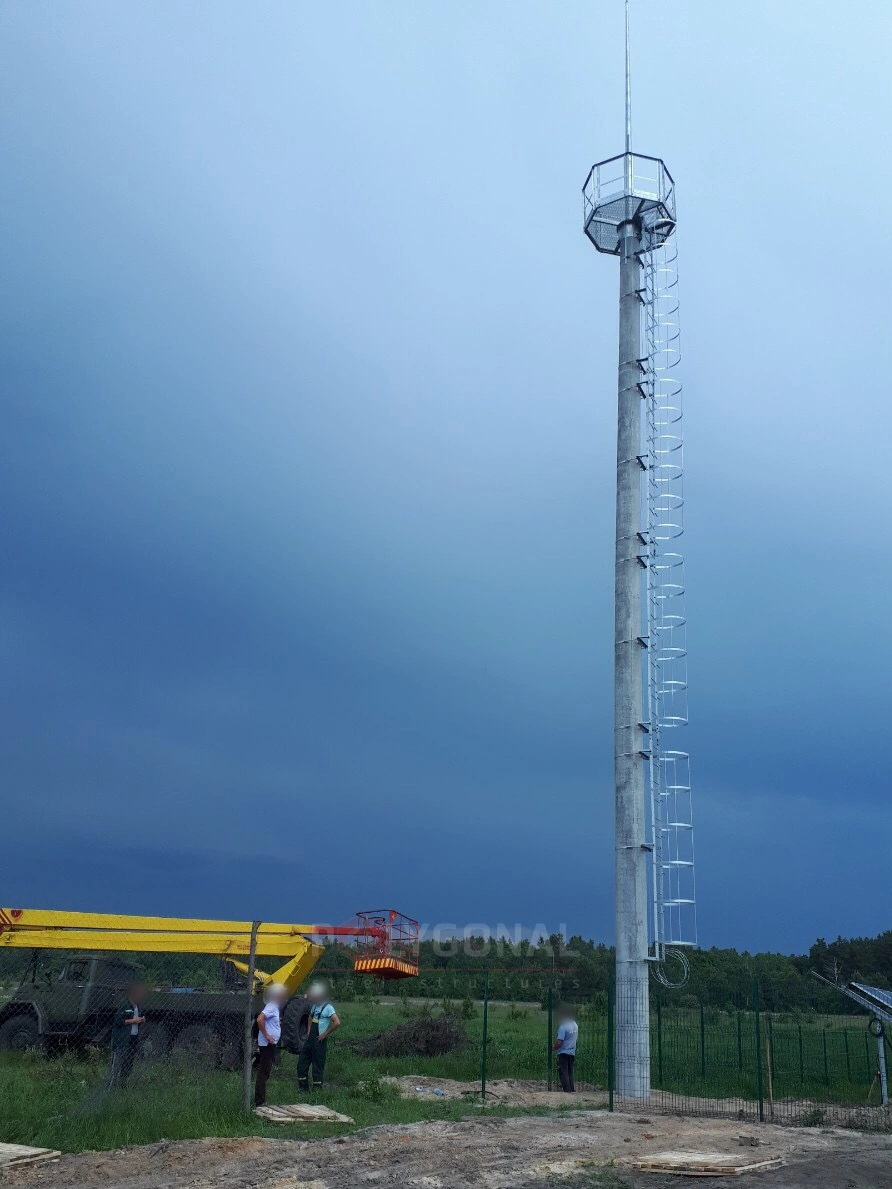

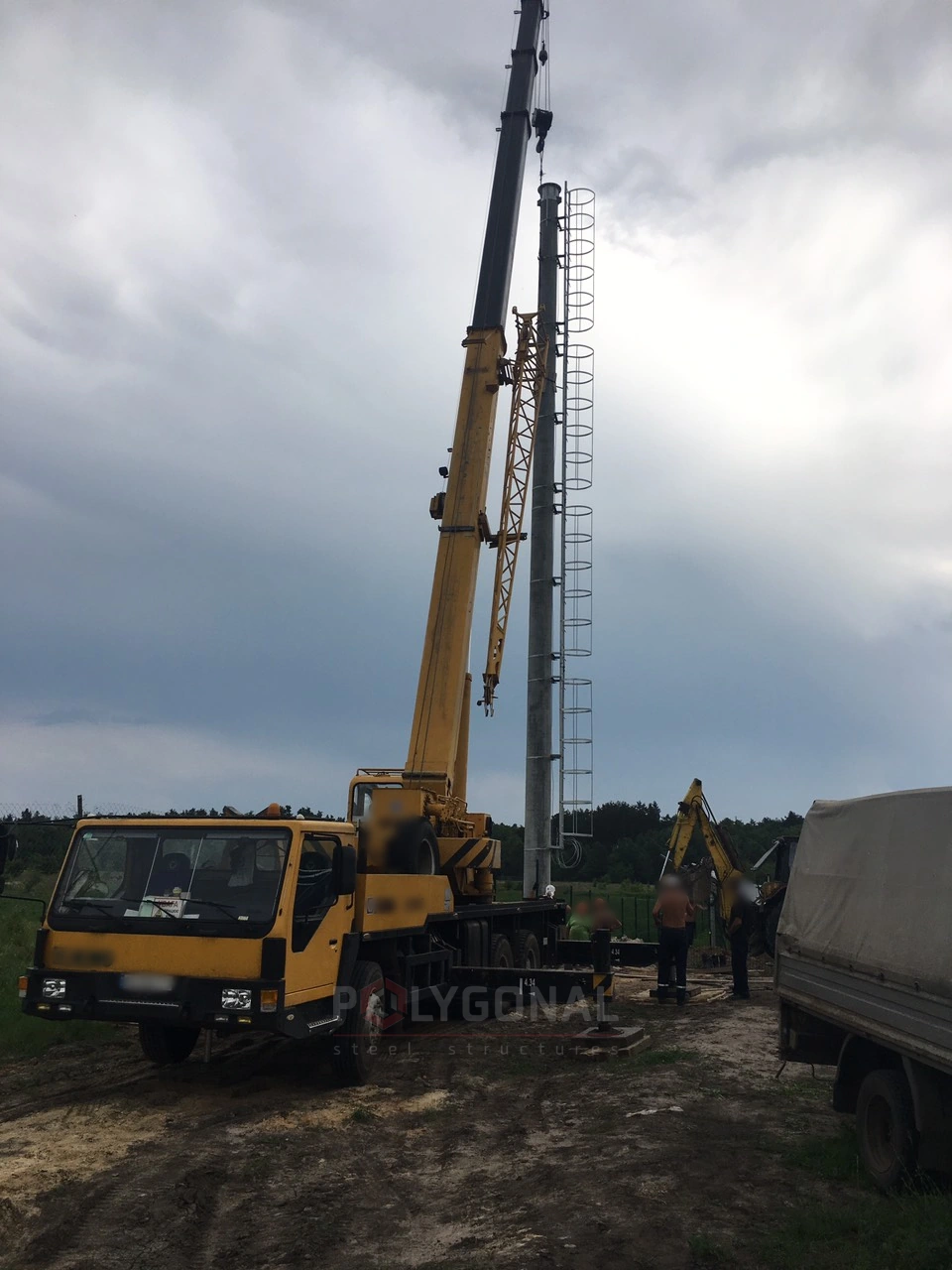

ПМЖ означає прожекторну щоглу залізобетонну. Опора складається з переднапружених центрифугованих залізобетонних стояків циліндричної або конічної форми.

Обидві марки виготовляють за однією типовою серією 3.407.9-172 (типовий проєкт, затверджений Міненерго СРСР 1991 року). Креслення у відкритому доступі, тому такі щогли роблять практично всі профільні заводи, ми в тому числі (у ПМЖ робимо лише сталевий обвіс, залізобетон не постачаємо). Цифра після літер зазвичай означає висоту майданчика для прожекторів у метрах, наприклад ПМС-29,3 або ПМЖ-19,3.

Чим наші ПМВ і ПМК відрізняються від ПМС і ПМЖ

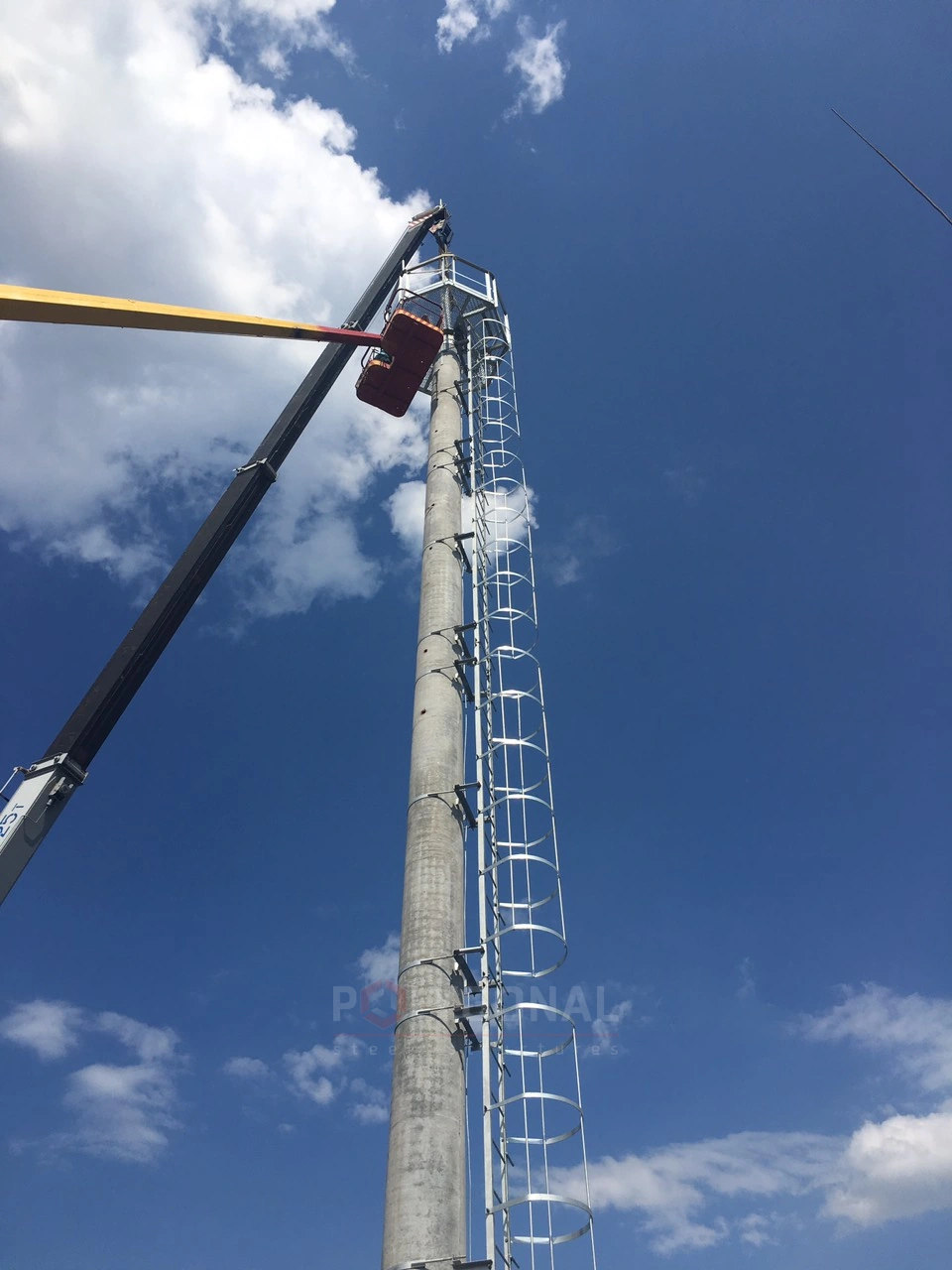

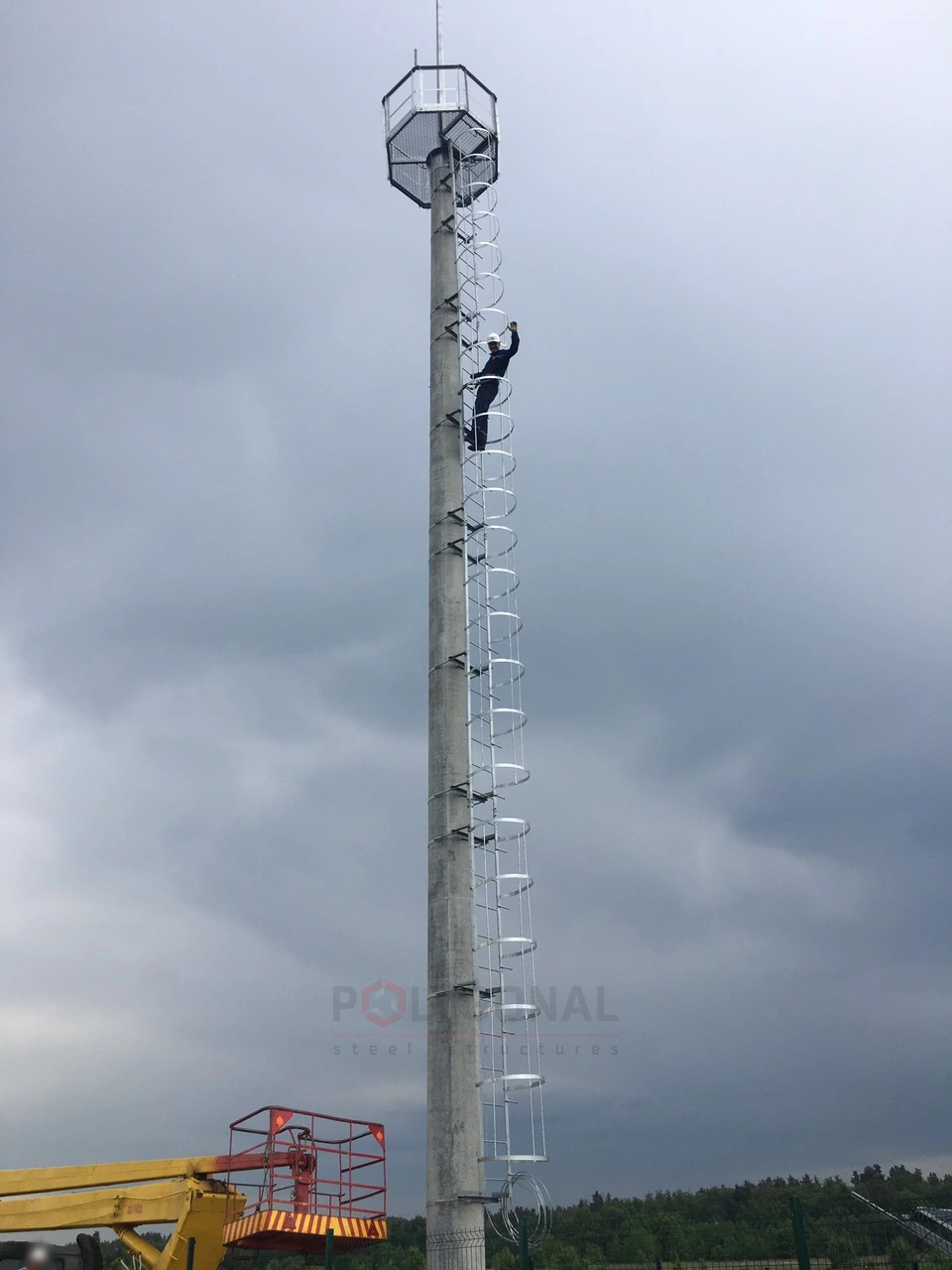

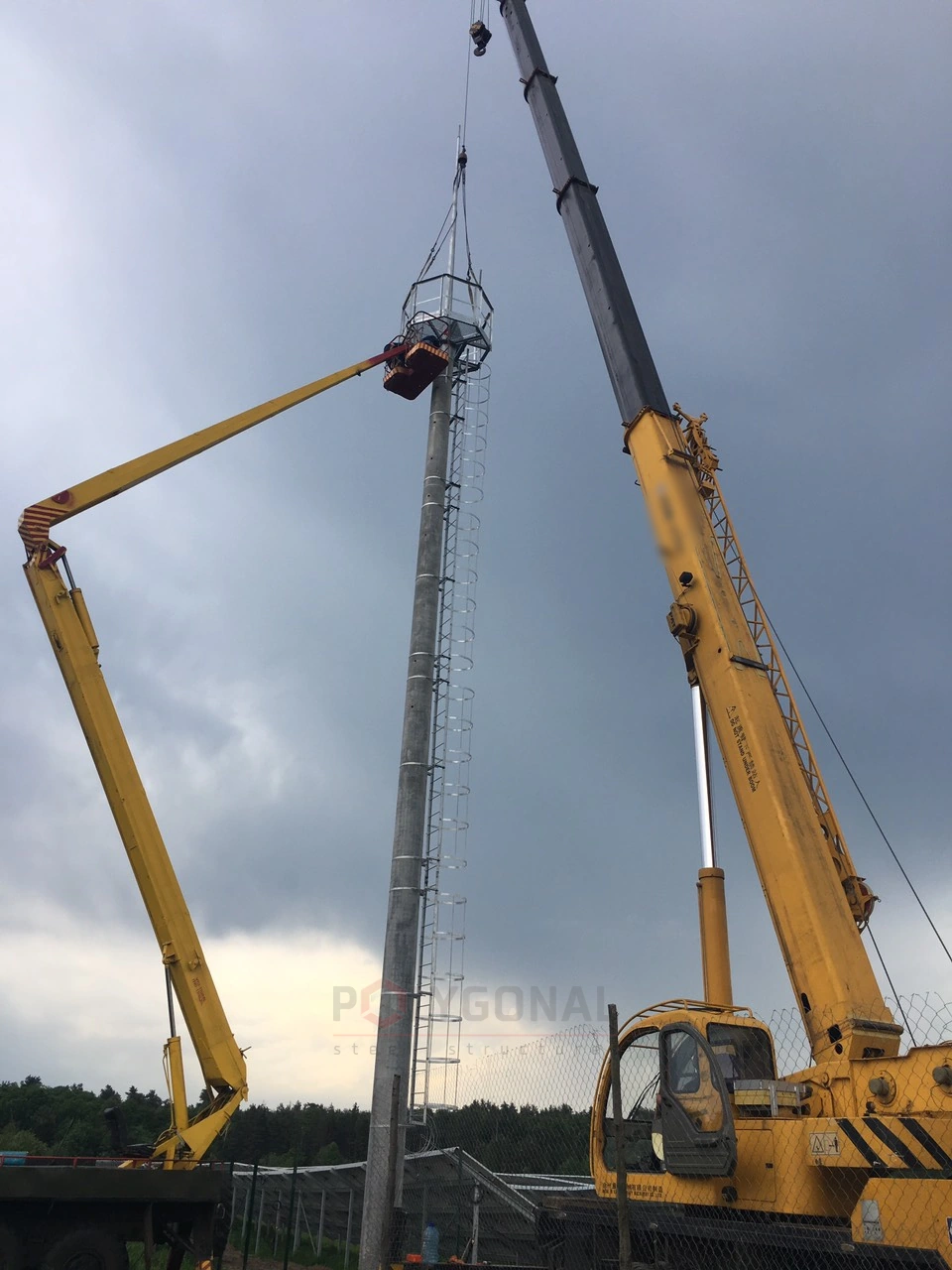

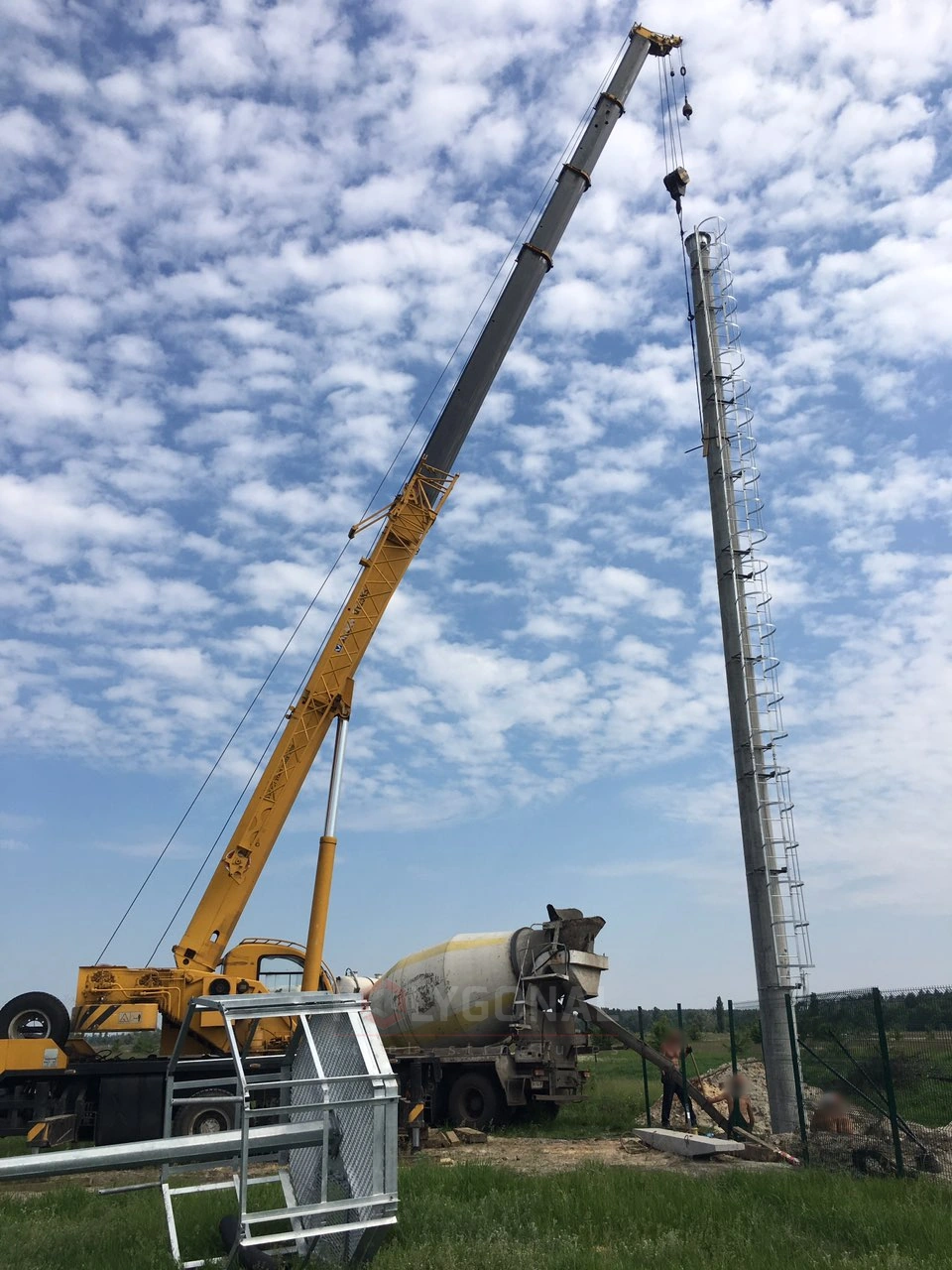

Типові ПМС ми теж виготовляємо: за тими самими кресленнями серії 3.407.9-172, на замовлення, коли проєкт прямо вимагає саме цю марку. З ПМЖ так само, але лише сталевий обвіс: залізобетон ми не постачаємо. Для ПМЖ за бажанням замовника є й краща версія, адаптована до гарячого цинкування: креслення типових щогл ПМЖ не відповідають вимогам до виробів, які можна цинкувати гарячим способом, тому в цій версії обвіс (майданчик для прожекторів, драбина, блискавкоприймач та інші сталеві елементи) виконано відповідно до вимог гарячого цинкування.

Але насамперед ми пропонуємо власні щогли ПМВ. Стовбур у них суцільностінний багатогранний (гнутий) сталевий, виготовлений за власними технічними умовами (ТУ У 25.1-39573934-001:2016), а не ґратчаста ферма й не багатонога залізобетонна основа. На практиці це один компактний фундамент замість ґратчастої чи багатоногої бази (менша площа опори й землевідведення), менше окремих деталей на монтажі, простіше транспортування.

ПМК не окрема висотна серія, а тип корони (навісної рами з майданчиками для прожекторів) на наших щоглах ПМВ. Корона мобільна: лебідка опускає її вниз, і прожектори обслуговують на землі, без спецтехніки. Докладніше читайте в статті Прожекторні щогли з мобільною короною ПМК.

Прямі багатогранні аналоги класичних ПМС і ПМЖ за висотою майданчика у нас теж є: це ряд ПМС-Б, його типорозміри наведено в розділі нижче.

Багатогранні аналоги ПМС і ПМЖ: ряд ПМС-Б

Коли проєкт або заміна вимагає щогли з параметрами типової ПМС чи ПМЖ, але стовбур потрібен багатогранний, є ряд ПМС-Б: шість типорозмірів з висотою до майданчика 16,6–32,5 м. Усі розраховані на вітрові райони 1–4, до 16 прожекторів і максимальну площу вітрового навантаження обладнання 3,2 м².

Число в марці, як і в типових ПМС і ПМЖ, означає висоту до майданчика для прожекторів; загальна висота більша на довжину блискавковідводу.

Загальна висота — висота щогли разом із блискавковідводом. Площа вітрового навантаження обладнання — сумарна площа приладів освітлення, на яку діє вітер. Для інших висот, кількості прожекторів чи площі вітрового навантаження щоглу розраховуємо окремо.

Як підібрати відповідник

Якщо є стара специфікація чи щогла з маркою ПМС або ПМЖ і потрібен аналог, заміна або нова щогла тієї самої марки, надішліть фактичні параметри: висоту майданчика для прожекторів, кількість і вагу прожекторів, вітровий район і тип місцевості. За ними виготовимо типову ПМС або сталевий обвіс ПМЖ за кресленнями серії 3.407.9-172 (для ПМЖ за бажанням — у версії, адаптованій до гарячого цинкування; залізобетон не постачаємо), запропонуємо багатогранний аналог із ряду ПМС-Б або підберемо чи розрахуємо аналог ПМВ.

Що означає число в марці: майданчик чи вся щогла

У марках ПМС і ПМЖ число показує висоту майданчика для прожекторів, а не всієї щогли. У виконанні з блискавковідводом повна висота більша: за даними виробників серії, вона становить 37,05 м для ПМС-29,3 і 27,05 м для ПМЖ-19,3 (сам блискавковідвід 7,75 м). У ПМВ число означає висоту самої щогли, тобто ПМВ-30 має висоту 30 м.

Висоти ПМС і ПМЖ наведено за даними виробників типової серії; у проєкті звіряйте їх із кресленнями.

Яка висота потрібна для вашого майданчика

Висоту щогли для двору, складу чи промислової території не беруть із марки старої ПМС чи ПМЖ: її задає світлотехнічний проєкт. У ньому враховують розмір ділянки, висоту підвісу й кути нахилу прожекторів, потрібну освітленість і обмеження засліплення, а також кількість і вагу прожекторів, від яких залежить навантаження на щоглу. Стару висоту можна брати лише за відправну точку: з часом змінюються забудова, складування й самі прожектори, тож перевірте, чи вона ще підходить.

Для спортивних полів висоту перевіряють окремо, за кутом від центру поля до нижнього ряду прожекторів. Як це робити, розібрано в Інструкції зі спортивного освітлення стадіонів.

Приклад: чи вкладаються прожектори в навантаження

Нова щогла має нести ті прожектори, що вже є, тож спершу їх зважте. Припустімо, на старій щоглі було 12 прожекторів по 18 кг і 0,15 м² кожен: маса 12 × 18 = 216 кг, навітряна площа 12 × 0,15 = 1,8 м².

Таблиця навантажень для ряду ПМ (багатогранні щогли 12–20 м) у статті Прожекторні щогли ПМ 12–20 м: розміри, закладні й область застосування розрахована на 180 кг обладнання, тож 216 кг потребують перерахунку або переходу на ряд ПМВ. Для ПМВ ліміти такі: до 16 прожекторів, а максимальна площа вітрового навантаження обладнання — 3,2 м². У розрахунку прийнято прожектор до 0,2 м² і 20 кг, тож 16 × 0,2 = 3,2. Приклад із 12 прожекторами по 18 кг і загальною площею 1,8 м² у ці межі вкладається.

Типові помилки під час заміни за старою маркою

• залишити старий фундамент без перевірки (типи фундаментів розібрано в статті Фундаменти для щогл, веж і опор ЛЕП);
• не перерахувати навантаження після заміни прожекторів: змінилися їхня маса й навітряна площа;
• не вказати вітровий район і тип місцевості (ряд ПМВ розраховано на райони 1–4 і типи II–IV за ДБН В.1.2-2:2006);
• промовчати про сигнальне фарбування, коли щогла стоїть поблизу аеропорту.

Які дані потрібні для запиту, перелічено в статті Як замовити опори й щогли.
