Багатогранний портал ВРП 150 кВ ПС-150Я6-Б, комірковий
Комірковий багатогранний портал для ВРП 150 кВ: висота до траверси 12,92 м, загальна висота 12,92 м, довжина прольоту 11,1 м.

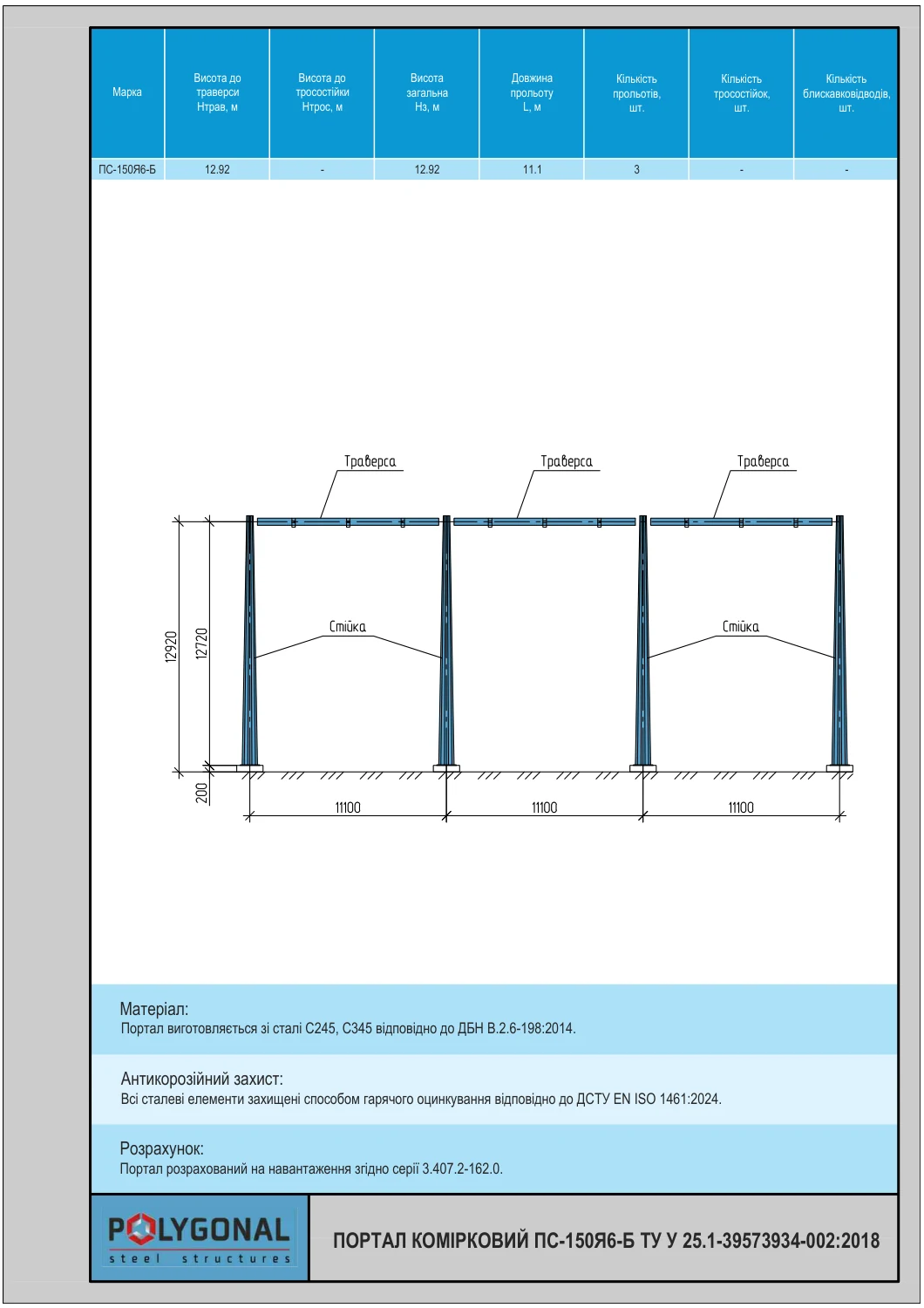

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПС-150Я6-Б
| Параметр | Значення |
|---|---|
| Клас напруги | 150 кВ |
| Тип порталу | комірковий |
| Висота до траверси, Hтрав | 12,92 м |
| Висота до тросостійки, Hтрос | — |
| Висота загальна, Hз | 12,92 м |
| Довжина прольоту, L | 11,1 м |
| Кількість прольотів | 3 |
| Кількість тросостійок | — |
| Кількість блискавковідводів | — |
| Розрахунок навантажень | згідно із серією 3.407.2-162.0 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Призначення ПС-150Я6-Б
Марка ПС-150Я6-Б — без тросостійок і блискавковідводів: загальна висота 12,92 м дорівнює висоті до траверси. Захист від прямих ударів блискавки на такій підстанції вирішують іншими засобами за проєктом.
Кількість прольотів — 3, довжина прольоту — 11,1 м.
Висота до траверси в таблиці дана за карткою продукту; у каталозі Сталеві багатогранні портали ВРП 150 кВ висота стійки порталу — 12 720 мм (на кресленні картки висоту стійки показано окремо).
Ряд ПС-150…-Б: типорозміри — усі марки, висоти й прольоти в одній таблиці.
Як замовити ПС-150Я6-Б
Ціну ПС-150Я6-Б розраховуємо за запитом: надішліть вітровий і ожеледний райони, сейсмічність і місце встановлення.
Інші марки ряду: ПС-150Ш-Б · ПС-150Я1-Б · ПС-150Я2-Б · ПС-150Я3-Б · ПС-150Я4-Б · ПС-150Я5-Б · ПС-150Я7-Б
