Багатогранний портал ВРП 150 кВ ПС-150Я5-Б, комірковий
Комірковий багатогранний портал для ВРП 150 кВ: висота до траверси 12,92 м, загальна висота 25,42 м, довжина прольоту 11,1 м.

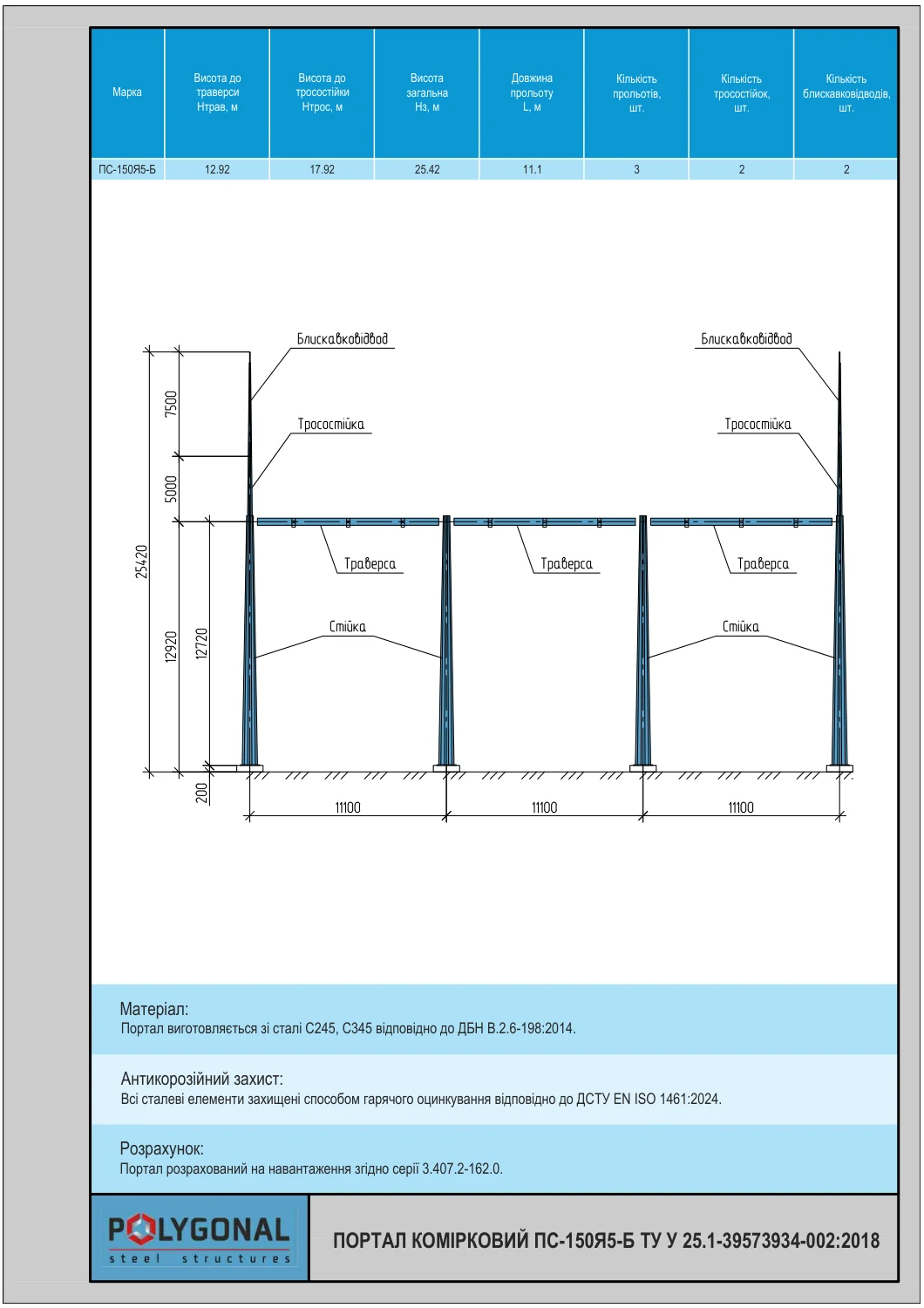

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПС-150Я5-Б
| Параметр | Значення |
|---|---|
| Клас напруги | 150 кВ |
| Тип порталу | комірковий |
| Висота до траверси, Hтрав | 12,92 м |
| Висота до тросостійки, Hтрос | 17,92 м |
| Висота загальна, Hз | 25,42 м |
| Довжина прольоту, L | 11,1 м |
| Кількість прольотів | 3 |
| Кількість тросостійок | 2 |
| Кількість блискавковідводів | 2 |
| Розрахунок навантажень | згідно із серією 3.407.2-162.0 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Призначення ПС-150Я5-Б
У марки ПС-150Я5-Б — тросостійок: 2 шт., блискавковідводів: 2 шт. Тросостійка стоїть на 5 м вище траверси, а блискавковідвід піднімається над нею ще на 7,5 м, тож загальна висота — 25,42 м.
Кількість прольотів — 3, довжина прольоту — 11,1 м.
Висота до траверси в таблиці дана за карткою продукту; у каталозі Сталеві багатогранні портали ВРП 150 кВ висота стійки порталу — 12 720 мм (на кресленні картки висоту стійки показано окремо).
Ряд ПС-150…-Б: типорозміри — усі марки, висоти й прольоти в одній таблиці.
Як замовити ПС-150Я5-Б
Ціну ПС-150Я5-Б розраховуємо за запитом: надішліть вітровий і ожеледний райони, сейсмічність і місце встановлення.
Інші марки ряду: ПС-150Ш-Б · ПС-150Я1-Б · ПС-150Я2-Б · ПС-150Я3-Б · ПС-150Я4-Б · ПС-150Я6-Б · ПС-150Я7-Б
