Багатогранний портал ВРП 110 кВ ПС-110Я11-Б, комірковий
Комірковий багатогранний портал для ВРП 110 кВ: висота до траверси 11,35 м, загальна висота 19,35 м, довжина прольоту 9 м.

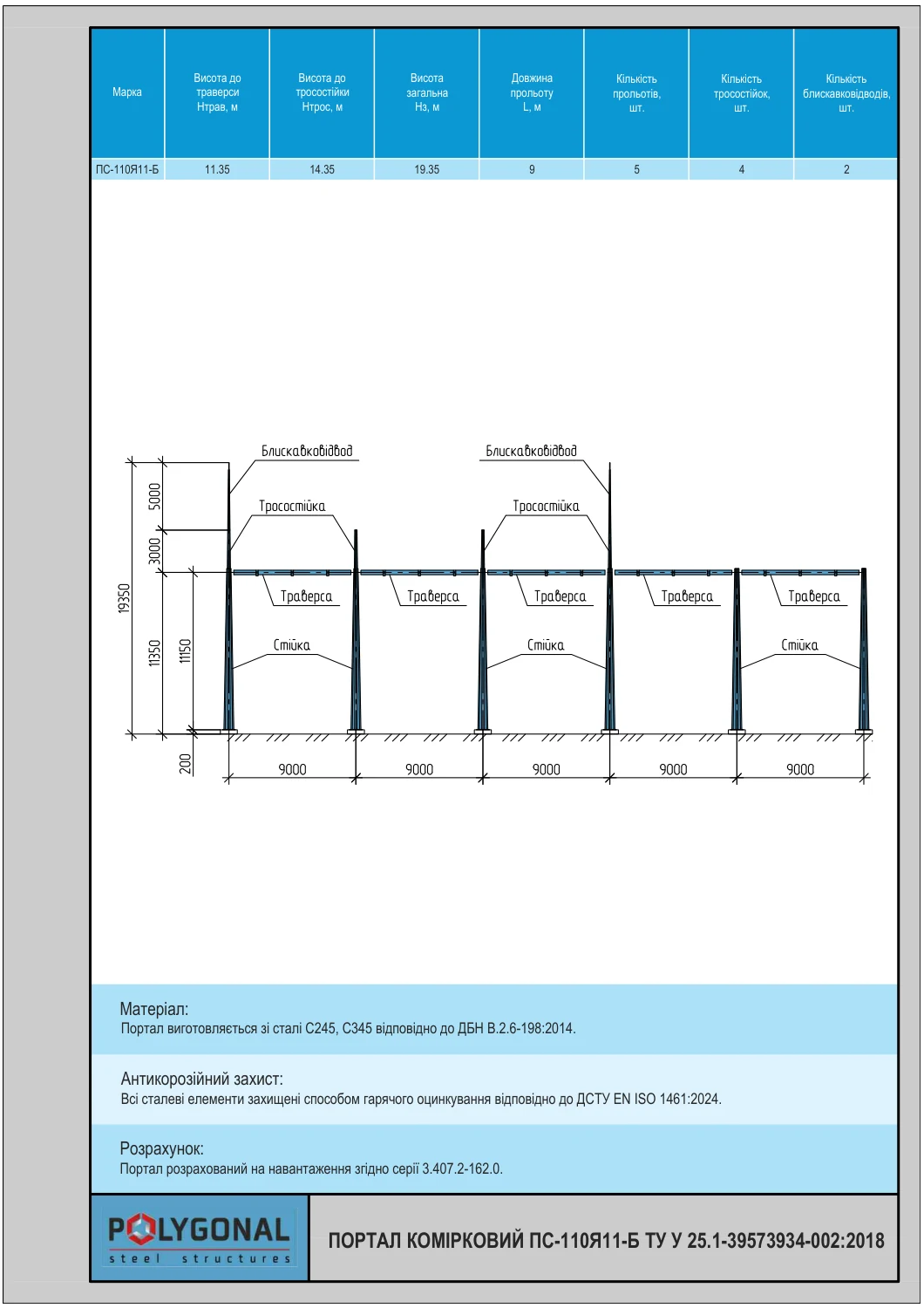

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПС-110Я11-Б
| Параметр | Значення |
|---|---|
| Клас напруги | 110 кВ |
| Тип порталу | комірковий |
| Висота до траверси, Hтрав | 11,35 м |
| Висота до тросостійки, Hтрос | 14,35 м |
| Висота загальна, Hз | 19,35 м |
| Довжина прольоту, L | 9 м |
| Кількість прольотів | 5 |
| Кількість тросостійок | 4 |
| Кількість блискавковідводів | 2 |
| Розрахунок навантажень | згідно із серією 3.407.2-162.0 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Призначення ПС-110Я11-Б
У марки ПС-110Я11-Б — тросостійок: 4 шт., блискавковідводів: 2 шт. Тросостійка стоїть на 3 м вище траверси, а блискавковідвід піднімається над нею ще на 5 м, тож загальна висота — 19,35 м.
Кількість прольотів — 5, довжина прольоту — 9 м.
Ряд ПС-110…-Б: типорозміри — усі марки, висоти й прольоти в одній таблиці.
Як замовити ПС-110Я11-Б
Ціну ПС-110Я11-Б розраховуємо за запитом: надішліть вітровий і ожеледний райони, сейсмічність і місце встановлення.
Інші марки ряду: ПС-110Ш-Б · ПС-110Я1-Б · ПС-110Я2-Б · ПС-110Я3-Б · ПС-110Я4-Б · ПС-110Я5-Б · ПС-110Я6-Б · ПС-110Я7-Б · ПС-110Я8-Б · ПС-110Я9-Б · ПС-110Я10-Б · ПС-110Я12-Б
