Багатогранний портал ВРП 110 кВ ПС-110Ш-Б, шинний
Шинний багатогранний портал для ВРП 110 кВ: висота до траверси 7,85 м, загальна висота 7,85 м, довжина прольоту 3 м.

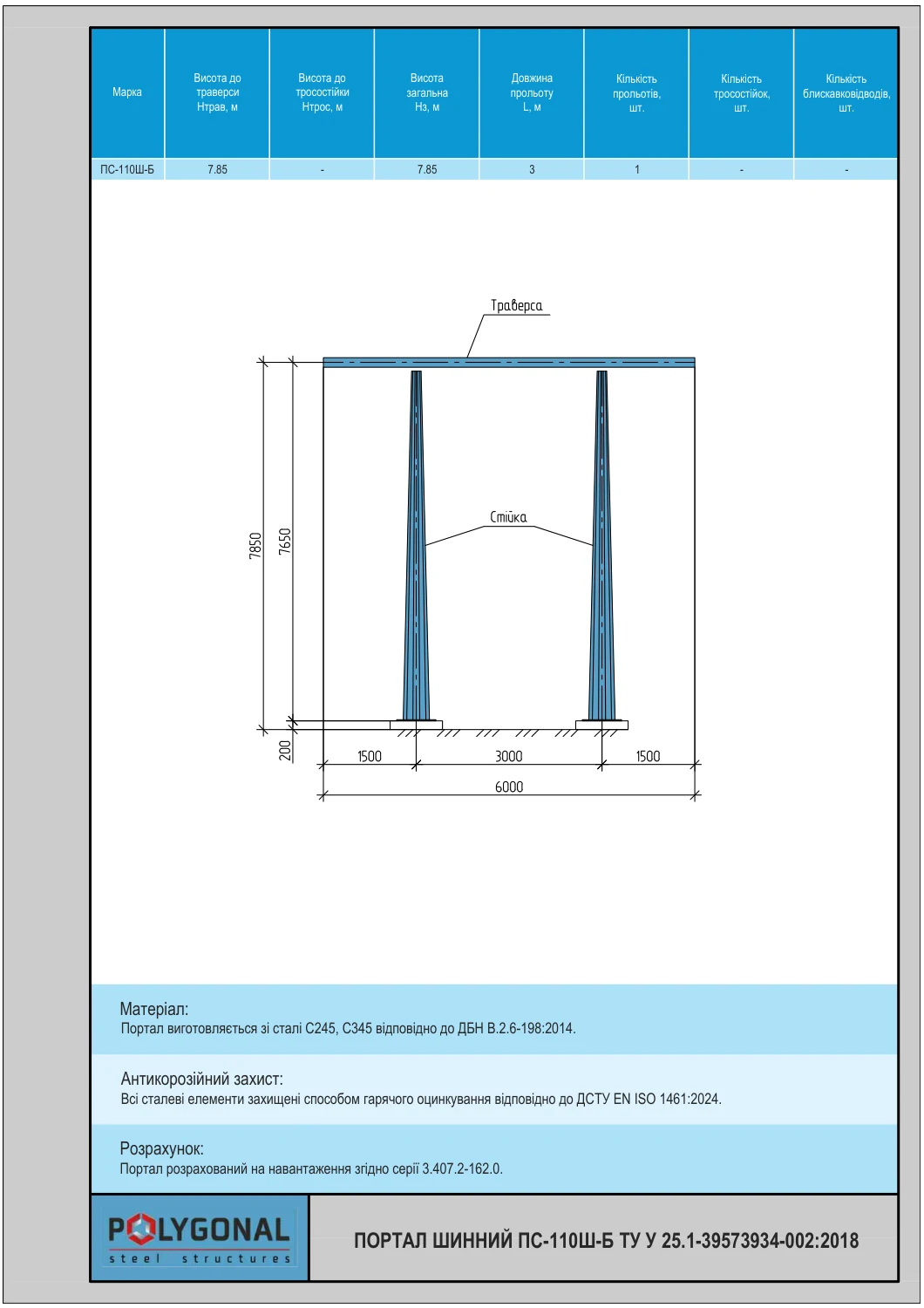

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПС-110Ш-Б
| Параметр | Значення |
|---|---|
| Клас напруги | 110 кВ |
| Тип порталу | шинний |
| Висота до траверси, Hтрав | 7,85 м |
| Висота до тросостійки, Hтрос | — |
| Висота загальна, Hз | 7,85 м |
| Довжина прольоту, L | 3 м |
| Кількість прольотів | 1 |
| Кількість тросостійок | — |
| Кількість блискавковідводів | — |
| Розрахунок навантажень | згідно із серією 3.407.2-162.0 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Призначення ПС-110Ш-Б
Марка ПС-110Ш-Б — без тросостійок і блискавковідводів: загальна висота 7,85 м дорівнює висоті до траверси. Захист від прямих ударів блискавки на такій підстанції вирішують іншими засобами за проєктом.
Кількість прольотів — 1, довжина прольоту — 3 м.
Ряд ПС-110…-Б: типорозміри — усі марки, висоти й прольоти в одній таблиці.
Як замовити ПС-110Ш-Б
Ціну ПС-110Ш-Б розраховуємо за запитом: надішліть вітровий і ожеледний райони, сейсмічність і місце встановлення.
Інші марки ряду: ПС-110Я1-Б · ПС-110Я2-Б · ПС-110Я3-Б · ПС-110Я4-Б · ПС-110Я5-Б · ПС-110Я6-Б · ПС-110Я7-Б · ПС-110Я8-Б · ПС-110Я9-Б · ПС-110Я10-Б · ПС-110Я11-Б · ПС-110Я12-Б
