Багатогранний портал ВРП 330 кВ ПС-330Я4-Б, комірковий
Комірковий багатогранний портал для ВРП 330 кВ: висота до траверси 15 м, загальна висота 15 м, довжина прольоту 16 м.

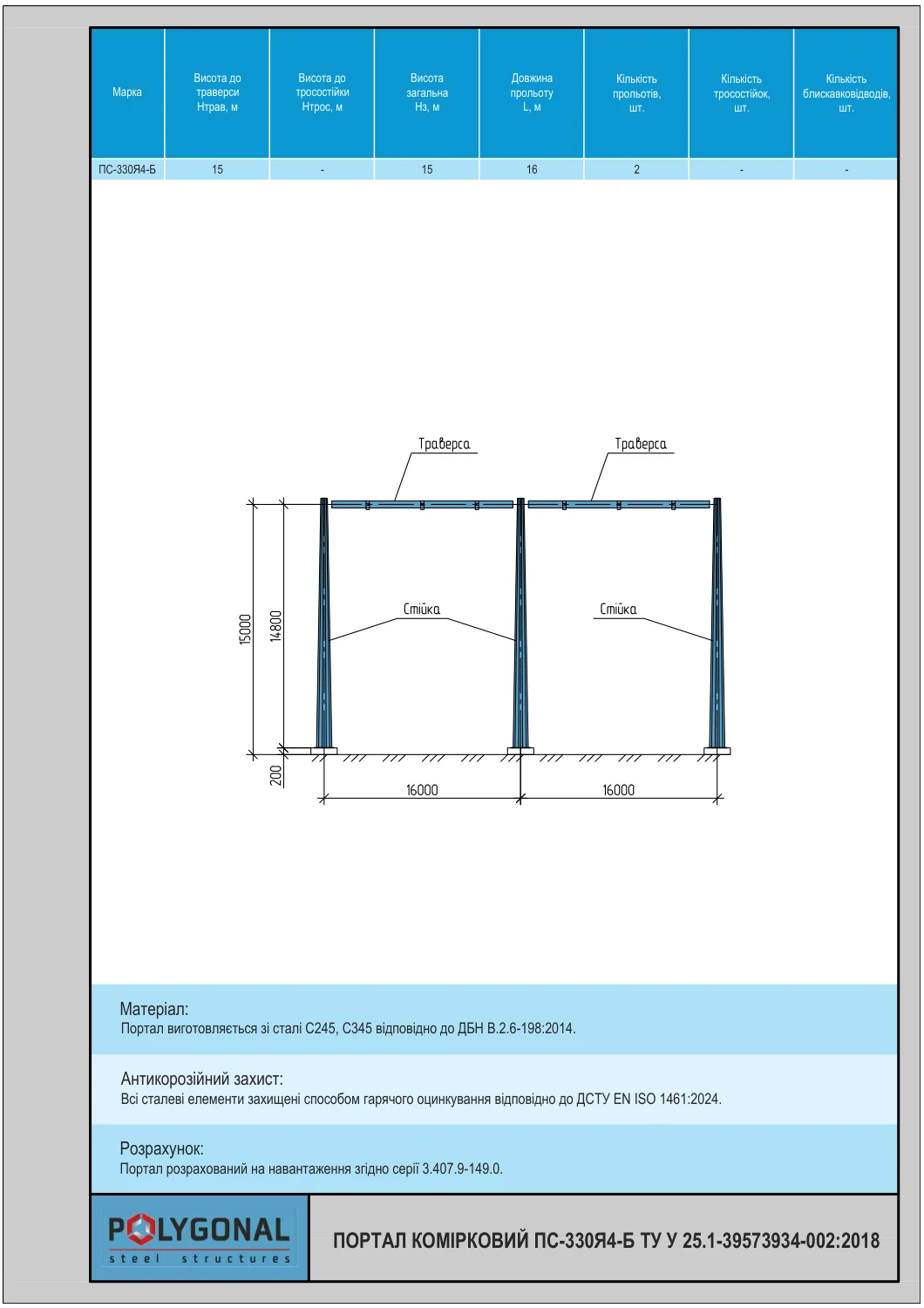

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПС-330Я4-Б
| Параметр | Значення |
|---|---|
| Клас напруги | 330 кВ |
| Тип порталу | комірковий |
| Висота до траверси, Hтрав | 15 м |
| Висота до тросостійки, Hтрос | — |
| Висота загальна, Hз | 15 м |
| Довжина прольоту, L | 16 м |
| Кількість прольотів | 2 |
| Кількість тросостійок | — |
| Кількість блискавковідводів | — |
| Розрахунок навантажень | згідно із серією 3.407.9-149.0 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Призначення ПС-330Я4-Б
Марка ПС-330Я4-Б — без тросостійок і блискавковідводів: загальна висота 15 м дорівнює висоті до траверси. Захист від прямих ударів блискавки на такій підстанції вирішують іншими засобами за проєктом.
Кількість прольотів — 2, довжина прольоту — 16 м.
Ряд ПС-330…-Б: типорозміри — усі марки, висоти й прольоти в одній таблиці.
Як замовити ПС-330Я4-Б
Ціну ПС-330Я4-Б розраховуємо за запитом: надішліть вітровий і ожеледний райони, сейсмічність і місце встановлення.
