Багатогранний портал ВРП 330 кВ ПС-330Ш1-Б, шинний
Шинний багатогранний портал для ВРП 330 кВ: висота до траверси 10 м, загальна висота 10 м, довжина прольоту 16 м.

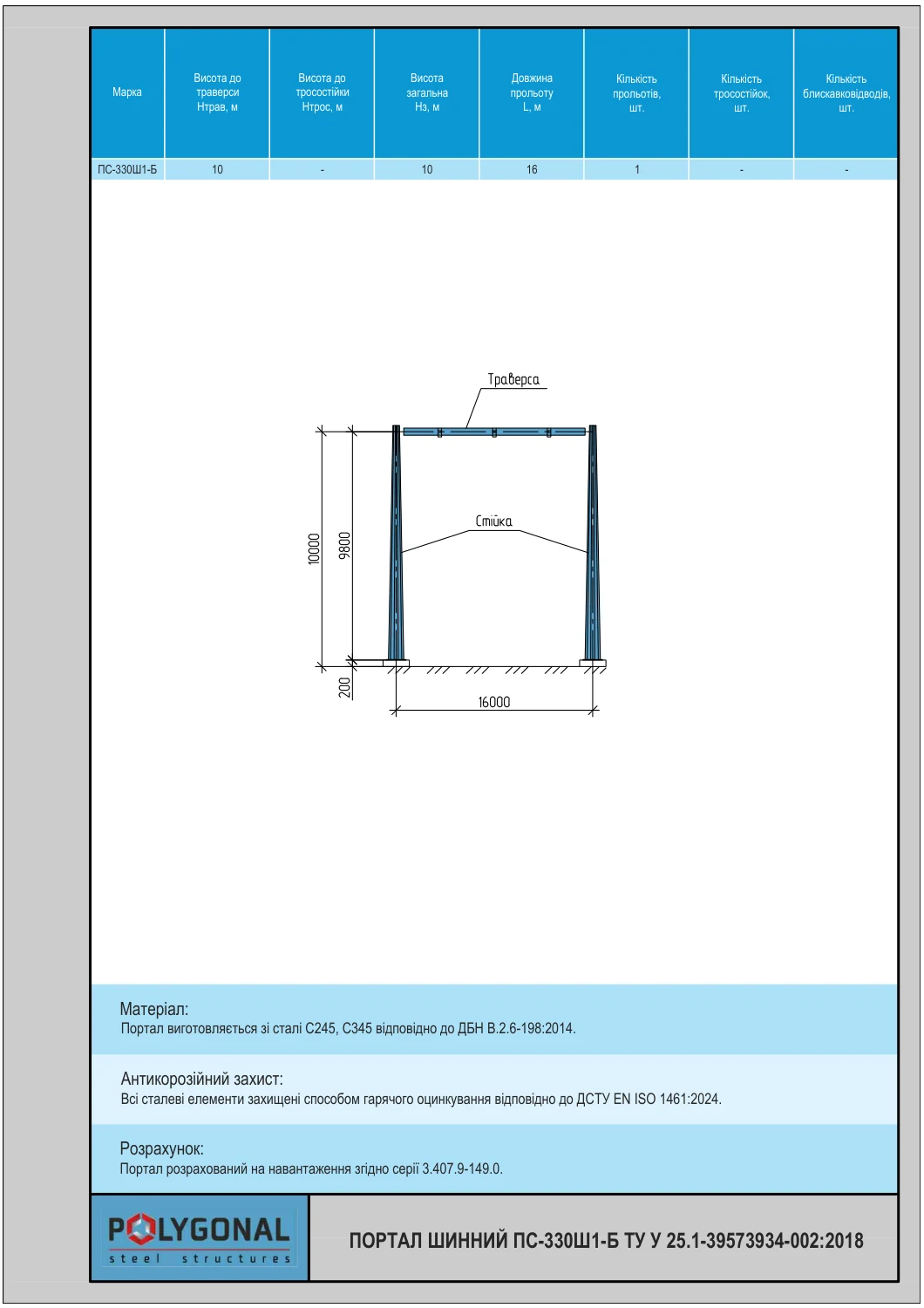

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПС-330Ш1-Б
| Параметр | Значення |
|---|---|
| Клас напруги | 330 кВ |
| Тип порталу | шинний |
| Висота до траверси, Hтрав | 10 м |
| Висота до тросостійки, Hтрос | — |
| Висота загальна, Hз | 10 м |
| Довжина прольоту, L | 16 м |
| Кількість прольотів | 1 |
| Кількість тросостійок | — |
| Кількість блискавковідводів | — |
| Розрахунок навантажень | згідно із серією 3.407.9-149.0 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Призначення ПС-330Ш1-Б
Марка ПС-330Ш1-Б — без тросостійок і блискавковідводів: загальна висота 10 м дорівнює висоті до траверси. Захист від прямих ударів блискавки на такій підстанції вирішують іншими засобами за проєктом.
Кількість прольотів — 1, довжина прольоту — 16 м.
Ряд ПС-330…-Б: типорозміри — усі марки, висоти й прольоти в одній таблиці.
Як замовити ПС-330Ш1-Б
Ціну ПС-330Ш1-Б розраховуємо за запитом: надішліть вітровий і ожеледний райони, сейсмічність і місце встановлення.
Інші марки ряду: ПС-330Я1-Б · ПС-330Я2-Б · ПС-330Я3-Б · ПС-330Я4-Б · ПС-330П1-Б · ПС-330П2-Б · ПС-330П3-Б · ПС-330П4-Б · ПС-330Т1-Б · ПС-330Т2-Б
