Типові схеми освітлення футбольного поля й тенісного корту
Як освітлюють стадіони, футбольні поля й тенісні корти прожекторними щоглами: способи освітлення та типові схеми з кількістю щогл, їхньою висотою й прожекторами для потрібного рівня освітленості.
Зміст
Освітлення спортивних споруд
ПОЛІГОНАЛЬ проєктує й виготовляє опори та прожекторні щогли для стадіонів, тенісних кортів, футбольних, баскетбольних та інших спортивних майданчиків.
Стадіонами називають професійні й напівпрофесійні майданчики для ігор у футбол, баскетбол, волейбол тощо. Вони бувають дуже різними: від звичайних шкільних і дворових майданчиків до великих спортивних комплексів, де проводять олімпіади та чемпіонати світу.
Освітлення — одна з головних складових спортивної споруди. Типовим, як вуличне чи паркове, воно бути не може: великі стадіони освітлюють за окремим проєктом, адже крім потужності й кількості прожекторів потрібно враховувати архітектуру споруди, точки розташування світильників і варіанти встановлення освітлювальних систем.
За правильного освітлення спортсмени не відчувають дискомфорту й показують кращі результати, а глядачі бачать усе, що відбувається на арені, до найдрібніших деталей.
Способи освітлення стадіонів і спортивних майданчиків
Освітлення прожекторними щоглами
Найпоширеніший і економічно найвигідніший варіант. Прожекторні щогли з потужними прожекторами розташовують по кутах поля. Висота щогли залежить від потрібної якості освітлення: що вище щогла, то краще світло. Кількість щогл може бути різною залежно від завдання й класу поля, а кількість прожекторів на них змінюють за вимогами замовника.
Такий тип освітлення підходить для стадіонів регіонального й місцевого значення та для більшості спортивних майданчиків.
Лінійна система освітлення
Прожектори розміщують не по кутах, а вздовж поля, по бічних лініях. Освітлення виходить рівномірнішим, а засліплення суттєво меншим, але зростає вартість проєктних і монтажних робіт. Такі схеми ми теж виконуємо — на прожекторних щоглах, які розташовують уздовж поля.
Типові схеми освітлення футбольного поля
Вимоги до освітлення футбольного поля залежать від рівня гри й регулюються національними та міжнародними стандартами. Нижче наведено типові схеми: яке обладнання потрібне для кожного рівня освітленості. Про вимоги стандартів і розміщення щогл читайте в статті «Інструкція зі спортивного освітлення стадіонів».
| Освітленість, лк | Прожекторні щогли | Прожектори (2 кВт кожен) |
|---|---|---|
| 180 | 6 шт., висота 15 м | 14 шт. |
| 200 | 6 або 8 шт., висота 15 м | 16 шт. |
| 350 | 4 шт., висота 20 м | 28 шт. |
| 500 | 4 шт., висота 30 м | 40 шт. |

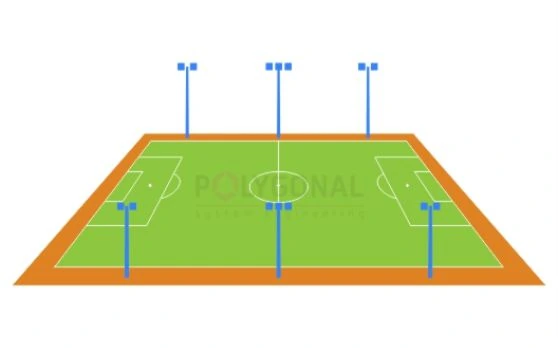

180 лк: шість щогл висотою 15 м
- Прожекторні щогли: 6 шт., висота 15 м.
- Прожектори: 14 шт., номінальна потужність 2 кВт.

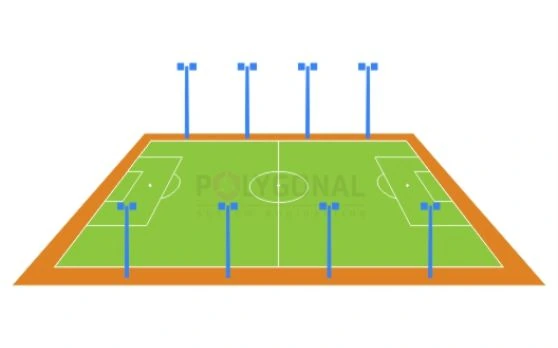

200 лк: шість або вісім щогл висотою 15 м
- Прожекторні щогли: 6 або 8 шт., висота 15 м.
- Прожектори: 16 шт., номінальна потужність 2 кВт.
350 лк: чотири щогли висотою 20 м
- Прожекторні щогли: 4 шт., висота 20 м.
- Прожектори: 28 шт., номінальна потужність 2 кВт.

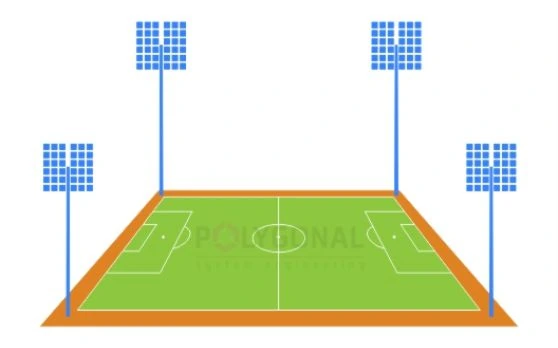

500 лк: чотири щогли висотою 30 м
- Прожекторні щогли: 4 шт., висота 30 м.
- Прожектори: 40 шт., номінальна потужність 2 кВт.
Освітлення стадіонів
180 лк: шість щогл висотою 15 м
200 лк: шість або вісім щогл висотою 15 м

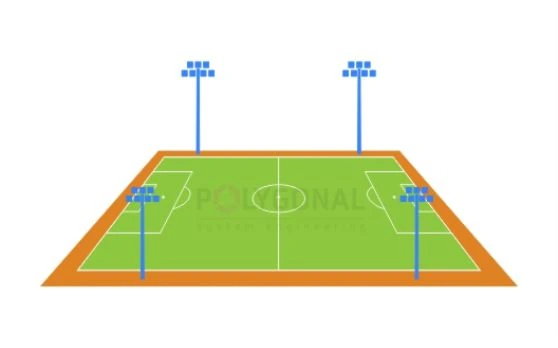

350 лк: чотири щогли висотою 20 м
500 лк: чотири щогли висотою 30 м
Типові схеми освітлення тенісного корту
Теніс завжди асоціюється з сонячними днями, але в спекотне літо найкраще грати після заходу сонця. Для клубу будь-якого розміру світло розраховують за рекомендаціями керівних органів.
Європейський стандарт EN 12193 установлює мінімальний рівень освітленості для кожного класу: 500, 300 і 200 лк для класів I, II і III відповідно. Деякі національні асоціації рекомендують інші рівні. Оберіть одну зі стандартних схем або замовте розробку власної.
| Освітленість, лк | Прожекторні щогли | Прожектори |
|---|---|---|
| 200 | 4 шт., висота 8 м | 4 шт. по 1 кВт |
| 300 | 4 шт., висота 8 м | 8 шт. по 1 кВт |
| 500 | 4 шт., висота 8 м | 8 шт. по 1,5 кВт |
| 500 | 4 шт., висота 10 м | 8 шт. по 2 кВт |
| 500 | 4 шт., висота 12 м | 12 шт. по 2 кВт |

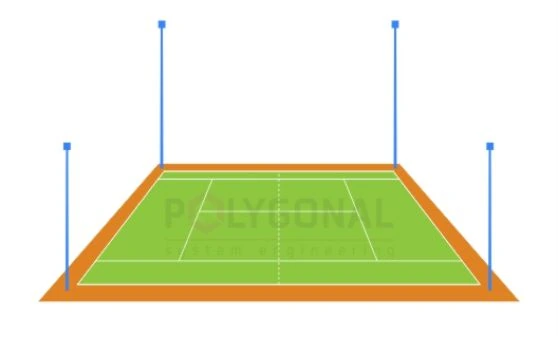

200 лк: щогли 8 м, 4 прожектори по 1 кВт

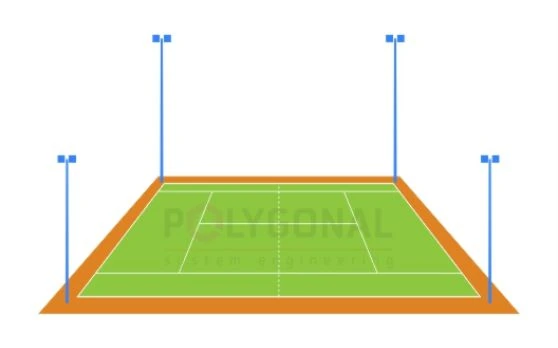

300 лк: щогли 8 м, 8 прожекторів по 1 кВт

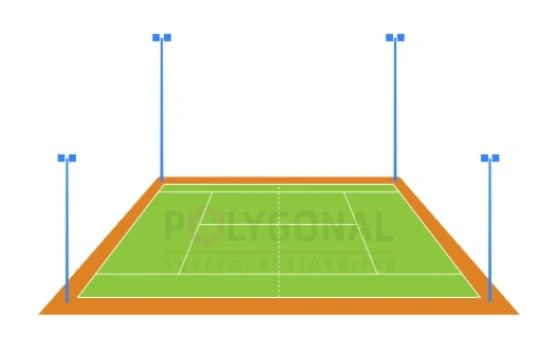

500 лк: щогли 8 м, 8 прожекторів по 1,5 кВт

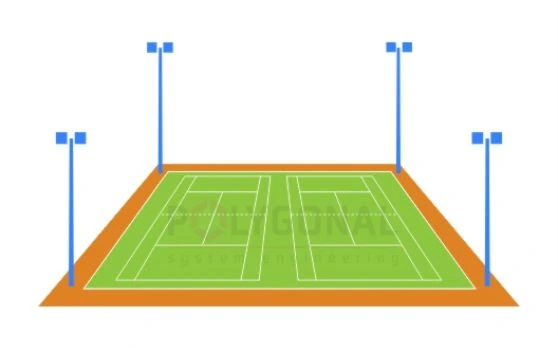

500 лк: щогли 10 м, 8 прожекторів по 2 кВт

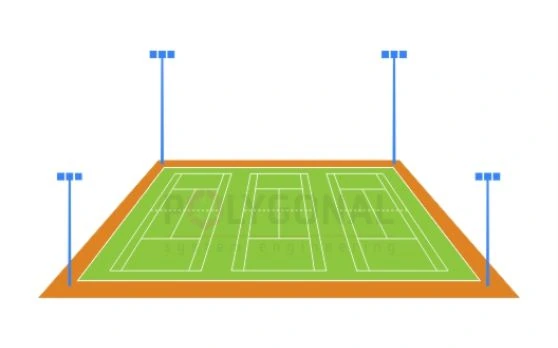

500 лк: щогли 12 м, 12 прожекторів по 2 кВт
Освітлення стадіонів
200 лк: щогли 8 м, 4 прожектори по 1 кВт
300 лк: щогли 8 м, 8 прожекторів по 1 кВт
500 лк: щогли 8 м, 8 прожекторів по 1,5 кВт
500 лк: щогли 10 м, 8 прожекторів по 2 кВт
500 лк: щогли 12 м, 12 прожекторів по 2 кВт
Висота й кількість щогл
Висоту щогли визначають за кутом α між горизонталлю й напрямком від центру поля до нижнього ряду прожекторів: він має бути не меншим за 25°. Формула така: Hm = d × tg α, де Hm — висота нижнього ряду прожекторів, а d — відстань від центру поля до щогли (для щогл уздовж бічної лінії — від поздовжньої осі поля). Верх щогли вищий за Hm на висоту корони. Для футбольного поля щогли нижче 15 м не рекомендують: вони посилюють зоровий дискомфорт.
Наприклад, для поля 105×68 м щогла вздовж бічної лінії на відстані 8 м від неї (тоді d = 42 м) дає Hm ≈ 19,6 м, тож розглядають ПМВ-24. Щогла в куті на відстані 70 м від центру дає Hm ≈ 32,6 м — це вже ПМВ-34. Це лише орієнтовна оцінка: остаточну висоту підтверджує світлотехнічний розрахунок.
Проєктування й виготовлення; монтаж виконує партнер
Для відкритих спортивних об’єктів ми безкоштовно робимо передпроєктний розрахунок прожекторної щогли за технічним завданням замовника. Проєктуємо, виготовляємо й постачаємо щогли. Світлотехнічний розрахунок і підбір прожекторів теж безкоштовні, а самі прожектори ми постачаємо. Ліцензована будівельна компанія-партнер виконує монтаж щогл по всій території країни.
Конструкції захищені гарячим цинкуванням за ДСТУ EN ISO 1461:2024. Щогли виготовляємо на сучасному обладнанні для багатогранних опор; на кожну видаємо паспорт, інструкцію з експлуатації та супровідну документацію.
Оновлено:
Поширені запитання про освітлення стадіонів і майданчиків
Скільки щогл потрібно для освітленості 500 лк на футбольному полі?
4 щогли висотою 30 м із 40 прожекторами по 2 кВт (типова схема в таблиці вище).
Чи є розрахунок безкоштовним?
Так. Для відкритих спортивних об’єктів передпроєктний розрахунок прожекторної щогли за технічним завданням замовника ми робимо безкоштовно.
Які документи видаються на прожекторну щоглу?
Паспорт, інструкція з експлуатації та супровідна документація на кожну щоглу.
Яка висота щогли потрібна для стадіону?
Для футбольного поля щогли нижче 15 м не рекомендують. Висоту визначають за кутом між горизонталлю й напрямком від центру поля до нижнього ряду прожекторів: він має бути не меншим за 25°. У нашому ряду ПМВ висоти такі: 20, 24, 30 і 34 м, а нижчі щогли виготовляємо за рядом ПМ 12–20 м. Остаточну висоту підтверджує світлотехнічний розрахунок.
Скільки щогл потрібно для футбольного поля?
Чотири, шість або вісім: це залежить від схеми й класу змагань. У типових схемах на 500 лк це чотири щогли по 30 м, на 350 лк — чотири по 20 м, на 180–200 лк — шість–вісім по 15 м (таблиці вище).
Як освітити шкільний стадіон або дворове поле?
За посібником ФІФА для тренувань потрібна середня освітленість 75 лк, для ігор нижчих ліг і клубів — 200 лк. Найпростіші типові схеми — на 180 лк (шість щогл по 15 м, 14 прожекторів по 2 кВт) і на 200 лк (шість–вісім щогл по 15 м, 16 прожекторів). Розрахунок і підбір прожекторів безкоштовні: надішліть розміри поля, місто й вітровий район.
