Багатогранний портал ВРП 35 кВ ПС-35Я3-Б, комірковий
Комірковий багатогранний портал для ВРП 35 кВ: висота до траверси 7,85 м, загальна висота 15,85 м, довжина прольоту 6 м.

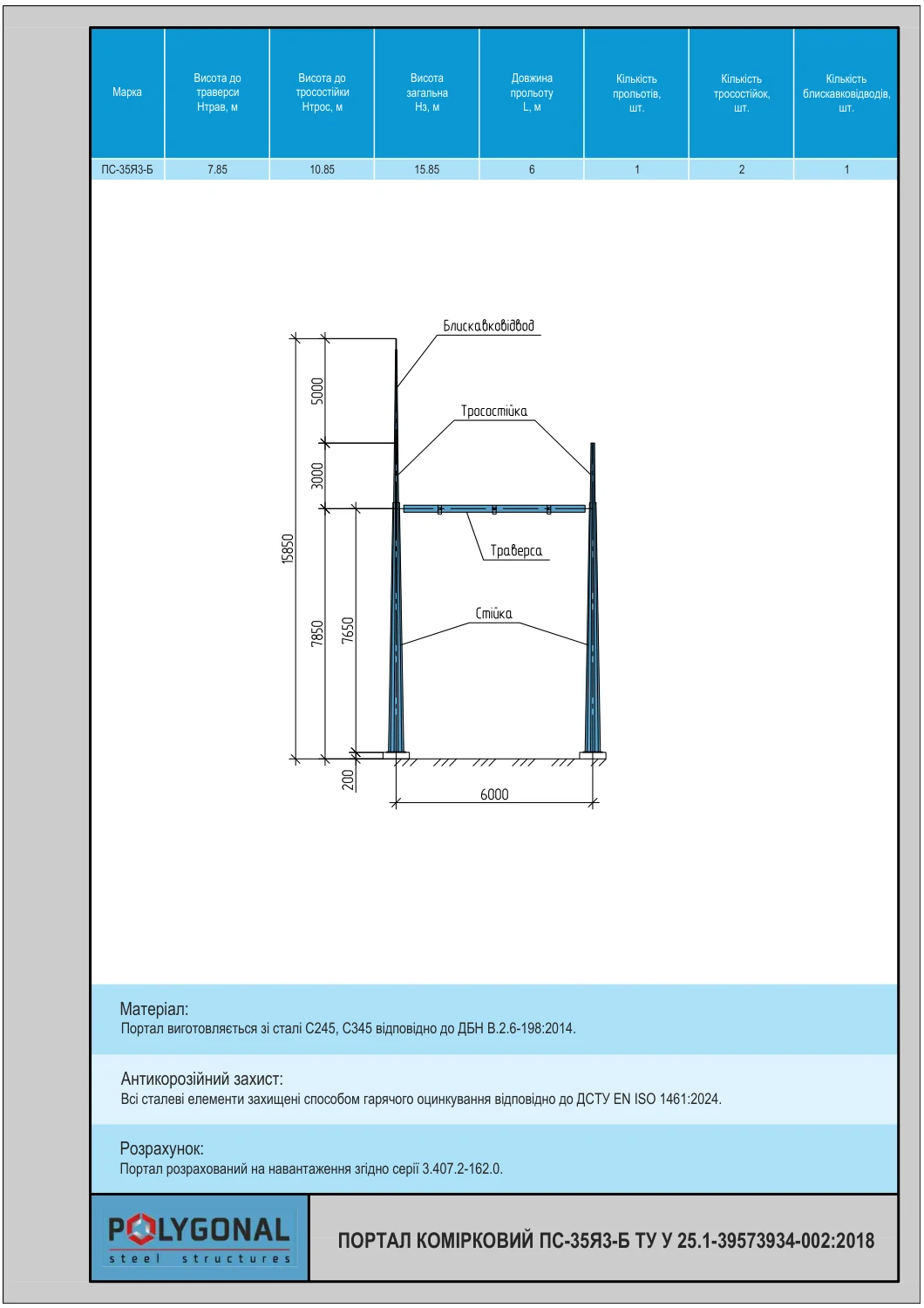

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПС-35Я3-Б
| Параметр | Значення |
|---|---|
| Клас напруги | 35 кВ |
| Тип порталу | комірковий |
| Висота до траверси, Hтрав | 7,85 м |
| Висота до тросостійки, Hтрос | 10,85 м |
| Висота загальна, Hз | 15,85 м |
| Довжина прольоту, L | 6 м |
| Кількість прольотів | 1 |
| Кількість тросостійок | 2 |
| Кількість блискавковідводів | 1 |
| Розрахунок навантажень | згідно із серією 3.407.2-162.0 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Призначення ПС-35Я3-Б
У марки ПС-35Я3-Б — тросостійок: 2 шт., блискавковідводів: 1 шт. Тросостійка стоїть на 3 м вище траверси, а блискавковідвід піднімається над нею ще на 5 м, тож загальна висота — 15,85 м.
Кількість прольотів — 1, довжина прольоту — 6 м.
Ряд ПС-35…-Б: типорозміри — усі марки, висоти й прольоти в одній таблиці.
Як замовити ПС-35Я3-Б
Ціну ПС-35Я3-Б розраховуємо за запитом: надішліть вітровий і ожеледний райони, сейсмічність і місце встановлення.
