Багатогранний портал ВРП 220 кВ ПС-220Я1-Б, комірковий
Комірковий багатогранний портал для ВРП 220 кВ: висота до траверси 17 м, загальна висота 17 м, довжина прольоту 15,4 м.

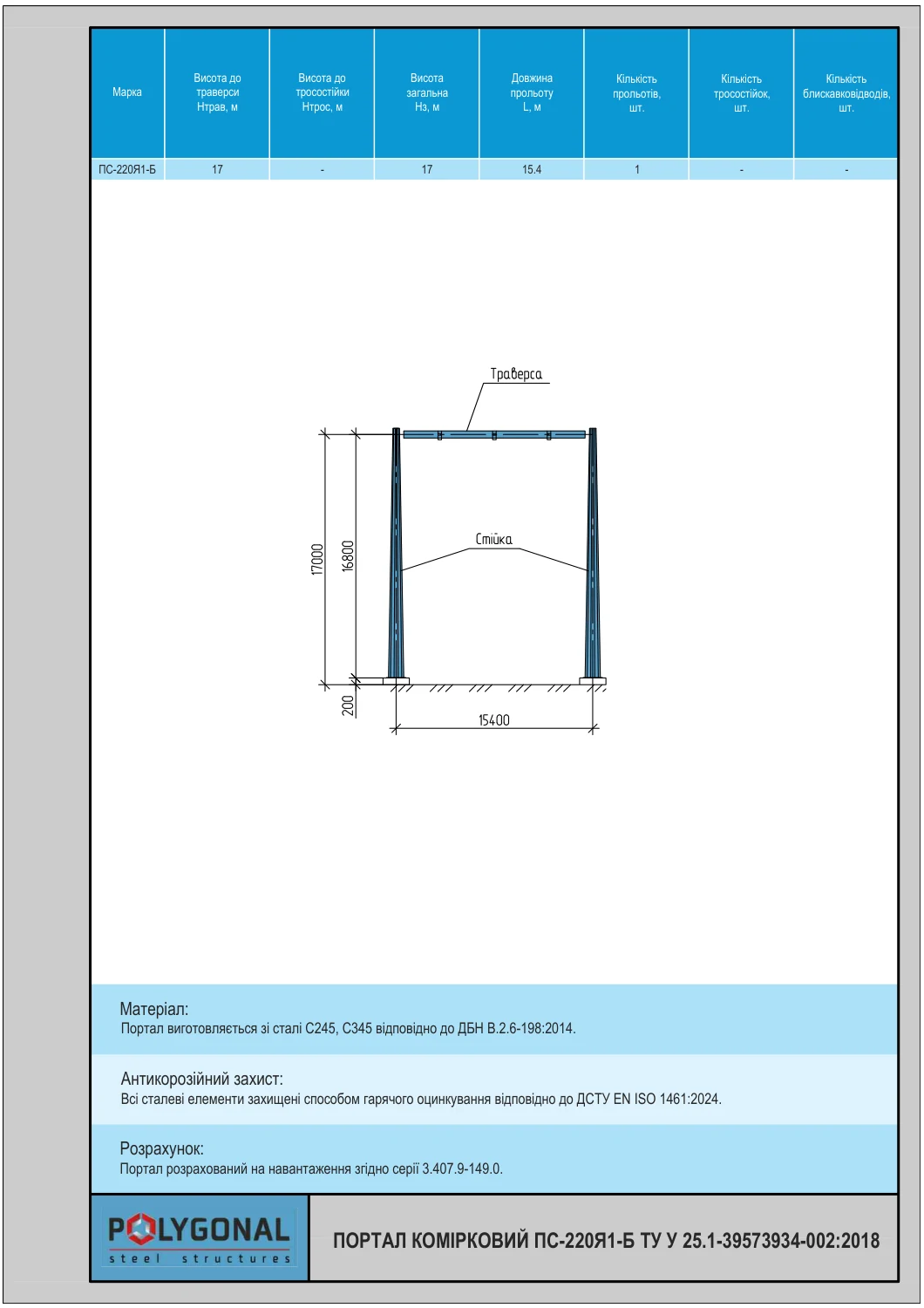

Креслення, розміри й параметри — у карті продукту (PDF).
Технічні параметри ПС-220Я1-Б
| Параметр | Значення |
|---|---|
| Клас напруги | 220 кВ |
| Тип порталу | комірковий |
| Висота до траверси, Hтрав | 17 м |
| Висота до тросостійки, Hтрос | — |
| Висота загальна, Hз | 17 м |
| Довжина прольоту, L | 15,4 м |
| Кількість прольотів | 1 |
| Кількість тросостійок | — |
| Кількість блискавковідводів | — |
| Розрахунок навантажень | згідно із серією 3.407.9-149.0 |
| Матеріал | сталь С245, С345 (ДБН В.2.6-198:2014) |
| Антикорозійний захист | гаряче цинкування за ДСТУ EN ISO 1461:2024 |
Призначення ПС-220Я1-Б
Марка ПС-220Я1-Б — без тросостійок і блискавковідводів: загальна висота 17 м дорівнює висоті до траверси. Захист від прямих ударів блискавки на такій підстанції вирішують іншими засобами за проєктом.
Кількість прольотів — 1, довжина прольоту — 15,4 м.
Ряд ПС-220…-Б: типорозміри — усі марки, висоти й прольоти в одній таблиці.
Як замовити ПС-220Я1-Б
Ціну ПС-220Я1-Б розраховуємо за запитом: надішліть вітровий і ожеледний райони, сейсмічність і місце встановлення.
Інші марки ряду: ПС-220Ш2-Б · ПС-220Я2-Б · ПС-220Я3-Б · ПС-220Я4-Б
