Установка, монтаж опор освещения
и прожекторных мачт

Сборка, установка, монтаж опор освещения и прожекторных мачт


Закажи прожекторную мачту


 Узнайте больше
ПРАЙС НА ОПОРЫ ОСВЕЩЕНИЯЧертеж прожекторной мачты

Этапы производства прожекторных мачт

Сертификат соответствия УкрСЕПРО

Сборка опор освещения и прожекторных мачт

Металлические опоры уличного освещения и прожекторные мачты могут состоять из одной, двух или нескольких секций в зависимости от требуемой высоты. Максимальная длина секций (длина отправочных элементов) прожекторной мачты, как правило, составляет не более 12 м и обуславливается удобством их транспортировки на место сборки и установки опоры освещения.
При сборке секций между собой возможно два варианта исполнения: фланцевое и телескопическое соединение. Сборка фланцевого соединения прожекторной мачты на месте монтажа как правило не вызывает вопросов, сборка же телескопического соединения требует определенных навыков и умения.
Телескопическое соединение при установке опоры  будет надежным и эффективным если выполнится всего лишь только два условия:
  • длина телескопического стыка должна быть равна номинальной  “+” или “-” допускаемое отклонение.  Допускаемое отклонение указывается в конструкторской документации и как правило составляет 10-12%  длины самого стыка;
  • стягивание секций при монтаже  прожекторной мачты провести возрастающей нагрузкой с шагом, зависящим от диаметра соединяемых секций, до прекращения перемещения секций относительно друг друга.

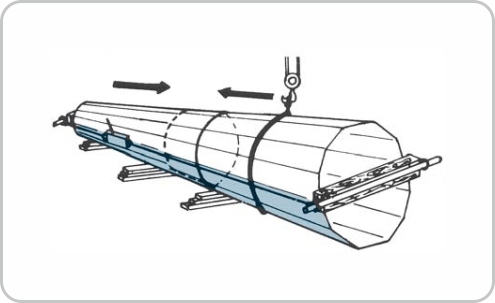

Телескопическое соединение
Благодаря конусности стягиваемая нагрузка создает плотное соединение секций осветительной мачты, позволяющее передавать изгибающий момент без сдвига. Это соединение  сравнимо с болтовым соединением с контролируемым моментом затяжки.  Мы рекомендуем, чтобы стягиваемая нагрузка была не менее 10 тонн. Для контроля длины телескопического стыка прожекторной мачты  заводы изготовители, как правило, наносят метки в пределах которых с учетом допускаемого отклонения должно произойти заклинивание секций друг относительно друга при сборке на монтаже. Если такой метки нет, то монтажники наносят ее сами при  сборке опоры освещения в соответствии с инструкцией по сборке или монтажной схемой, которые разрабатывает завод-изготовитель и прилагает к отгрузочным документам.
Для облегчения сборки секций при установке осветительных столбов их оснащают специальными проушинами, которые используют для закрепления ручных талей или домкратов, создающих стягивающее усилие. При стягивании секций прожекторной мачты несколькими домкратами или талями необходимо следить за равномерностью приложения  нагрузки, чтобы избежать завалов и раннего заклинивания секций, которые трудно восстановить.
Телескопическое соединение с проушинами
Если  проушин нет, то сборку можно выполнить с помощью лебедки, путем прокладки стягивающего троса внутри секций конструкции и закрепления к стягивающему ригелю и опорному фланцу.
Телескопическое соединение без проушин
В ходе сборки секций опоры или мачты освещения при монтаже должны быть выполнены следующие мероприятия:
  • перед началом сборки необходимо проверить, чтобы поверхность в зоне телескопического стыка не имела грязи и каких либо неровностей;
  • секции  прожекторной мачты на месте установки и монтажа поочередно укладывать на деревянные подкладки, предварительно выставленные в горизонтальном положении;
  • стягивание секций производить в соответствии с  инструкцией по сборке данной опоры.


Установка опор освещения и прожекторных мачт

Строповку секций при установке опоры уличного освещения производят  ленточными текстильными стропами или металлическими тросами, пропущенными в резино-тканевые рукава. Использование голых металлических тросов не допускается, это может привести к нарушению покрытия, а также к соскальзыванию при монтаже осветительной опоры, используя способ  строповки «на удав».
После сборки стойки освещения производится установка кронштейнов, лестниц и площадок обслуживания. По окончании укрупненной сборки элементов осветительной опоры, установка опоры освещения может производиться как всборе, так и укрупненными частями. Выбор способа монтажа опоры наружного освещения зависит от конструктивного решения мачты, места установки и технического оснащения строительно-монтажной организации.

Установка опор уличного освещения и прожекторных мачт должен производиться в строгом соответствии с проектом производства работ, включающим технологические карты и схемы на производство отдельных видов работ, разработанным специализированными организациями. Конструкции прожекторных мачт и столбов наружного освещения должны подаваться на монтаж оцинкованными (или с лакокрасочным покрытием) и очищенными от грязи, льда, масла и ржавчины. Стальные конструкции подлежат проверке на месте установки. Допускаемые отклонения от проектных размеров стальных конструкций должны соответствовать требованиям технических условий и действующих строительных норм.

Опоры уличного освещения и прожекторные мачты  могут быть смонтированы на фундаменты различного конструктивно-технологического решения, в зависимости от конкретных грунтовых условий согласно отчета о инженерно-геологических изысканиях и нагрузок от конкретной опоры.

В ходе монтажа опоры уличного освещения или прожекторной мачты должно быть выполнены следующие мероприятия:
  • перед установкой прожекторной мачты освещения в проектное положение должны быть завершены работы нулевого цикла (работы по устройству фундамента с максимально точной выверкой по высоте и по оси опоры), при этом фундамент должен набрать не менее 50 % прочности;
  • во время подъема на монтаже опоры уличного освещения  для предотвращения рассыпания секций стойки на телескопических стыках, применяют специальные методы строповки или  фиксируют  телескопический  стык за проушины временными приспособлениями, которые снимаются после подъема;
  • в месте крепления строповочного троса, опоры уличного освещения должны иметь прокладку для обеспечения сохранности цинкового покрытия;Строповка прожекторной мачты
  • выверку конструкции прожекторной мачты  и полное завинчивание всех гаек на опорном фланце производить  до снятия стропов. Снятие стропов с опоры уличного освещения производить после полной обтяжки всех гаек фундамента;
  • рекомендуется затягивать монтажные болты моментом не менее 15 кгсм;
  • головки болтов и гайки должны плотно соприкасаться с плоскостями элементов конструкций и шайб. В каждом болте со стороны гайки должно оставаться не менее одной нитки резьбы с полным профилем;
  • надежность фиксации гаек анкерных болтов фундамента обеспечивается второй гайкой (контргайка);
  • качество затягивания болтов на монтаже должно проверяться путём простукивания молотком весом 0,5 кг, при этом болт не должен дрожать или смещаться, а плотность стягивания - щупом;
  • для повышения надежности болтовых соединений оцинкованных конструкций прожекторных мачт освещения рекомендуется производить дополнительное затягивание гаек через неделю после первичной установки метизов для компенсации обжатия цинка;
  • соответствии с конкретным проектом прожекторной мачты к контакту опоры необходимо присоединить дополнительные заземлители болтом М16.
Установка мачты освещения может производиться как с помощью кранов различного типа, соответствующей грузоподъемности и вылета стрелы, так и с помощью вертолетов при монтаже в труднодоступных местах (горы, реки, леса) и местах с густой застройкой. При производстве монтажных работ не допускается механическое повреждение конструкций (образование остаточных деформаций, вмятин и др.) и  повреждение защитных покрытий. Транспортные и монтажные нагрузки на опоры уличного освещения и прожекторные мачты не должны превышать расчетных эксплуатационных.
План производства работ по монтажу прожекторной мачты
Прожекторная мачта освещения


Порядок монтажа опор освещения и прожекторных мачт

Перед установкой граненных опор освещения в проектное положение должны быть завершены работы нулевого цикла (работы по устройству фундамента).
Перед началом монтажа осветительных опор, мачт металлоконструкции должны быть собраны в соответствии с рабочей конструкторской документацией (РКД) и технологическими картами на монтаж.

Примечание

Технологические карты на монтаж входят в состав проекта производства работ (ППР), разрабатываемого специализированной строительно-монтажной организацией.

Стойка многогранной опоры крепится к фундаменту через фланец. Варианты соединения стойки с фундаментом представлены на рисунке.
Варианты закрепления
Варианты закрепления

Примечание

Установку опор по варианту «а» и «в» необходимо выполнять на выверенные фундаменты. Выверка прожекторных мачт для вариантов «б» и «г» выполняется в процессе монтажа за счет возможности регулировки опорных гаек.

Строповка опор выполняется ленточными текстильными стропами или металлическими тросами, пропущенными в резиново-тканевые рукава, способом «удав», так чтобы строп был не менее чем на 500 мм выше центра тяжести опоры. Использование голых металлических тросов не допускается. Схема строповки опоры показана на рисунке.

Схема строповки опоры

Порядок монтажа опор освещения
  • осуществить операцию подъема опоры и установить ее на анкерные болты фундамента;
  • произвести закрепление стойки опоры с фундаментом гайками;
  • окончательно попарно затянуть все гайки крепления и снять стропы с опоры.
Примечание

При монтаже опоры выполнить следующие мероприятия:

  • Установку опоры на фундамент осуществить согласно ситуационному плану.
  • Снятие стропов с опоры выполнить после полной обтяжки всех гаек фундамента.
  • Монтажные болты затянуть моментом не менее 15 кгс·м.
  • Проверить качество затянутых болтов, путем простукивания молотком весом 0,5 кг, при этом болт не должен дрожать или смещаться согласно ДБН В.2.6-163:2010 (п. 3.7.2.4), а плотность стягивания – щупом толщиной 0,3 мм, ДБН В.2.6-163:2010 (п. 3.7.3.19).
  • Для повышения надежности болтовых соединений оцинкованных конструкций произвести дополнительное затягивание гаек через неделю после первичной установки метизов для компенсации обжатия цинка.
При монтаже металлоконструкций стальных многогранных опор должны соблюдаться общие правила техники безопасности в строительстве согласно ДБН А.3.2-2-2009.
